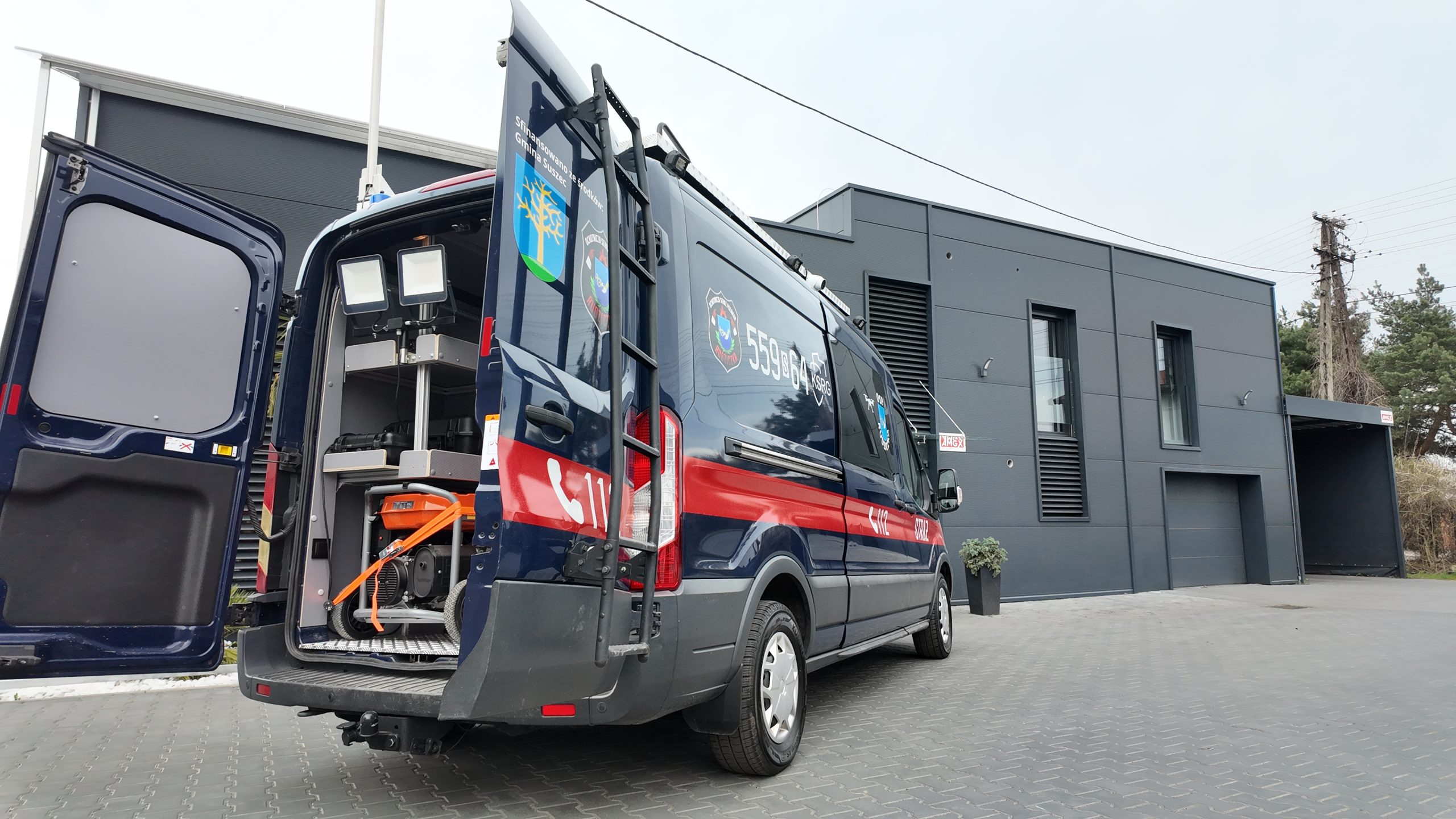

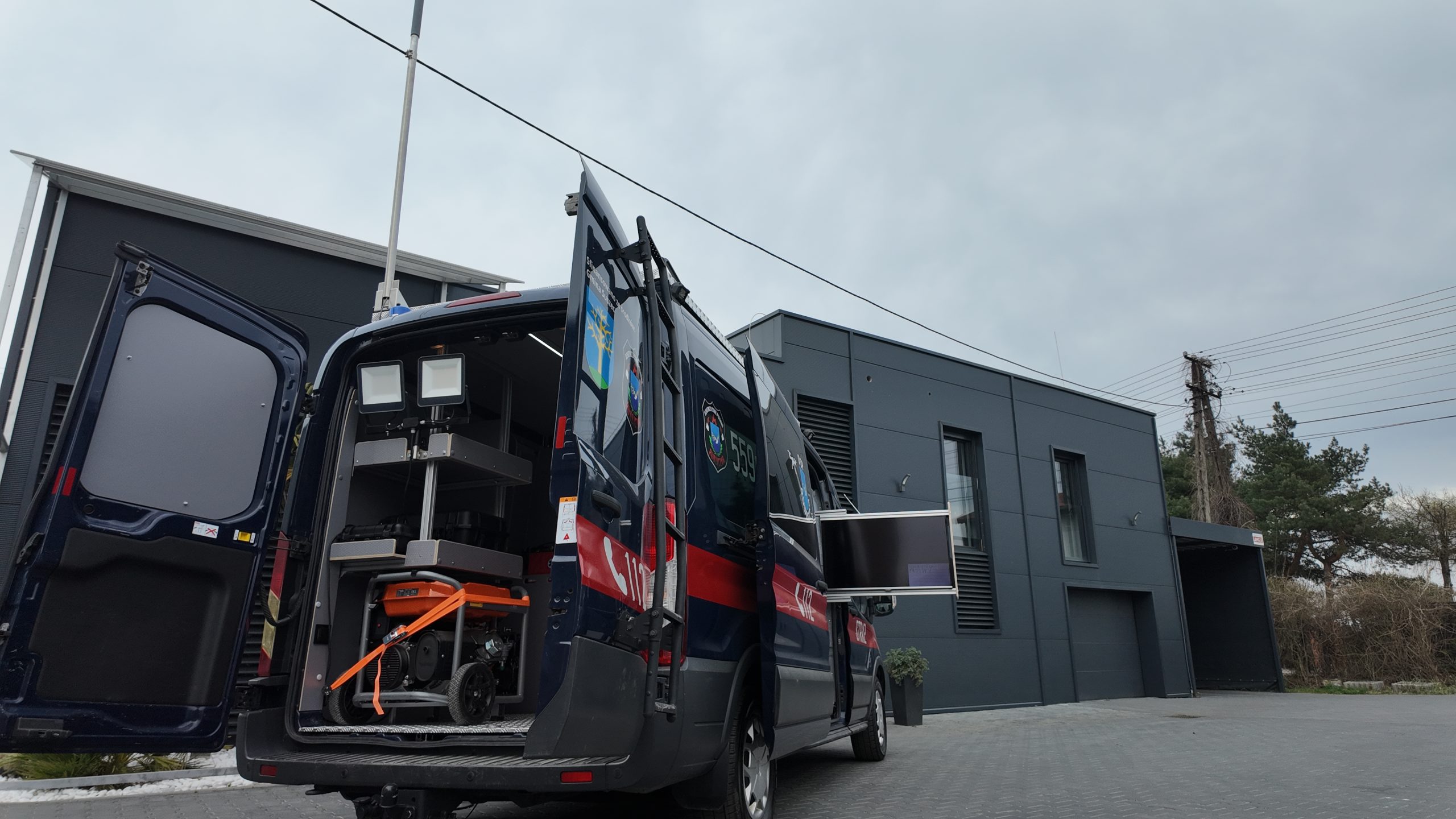

Dla OSP Rudziczka wykonaliśmy zabudowę specjalistyczną pojazdu, którego zadaniem jest pełnienie funkcji mobilnego centrum monitoringu z wykorzystaniem dronów. Projekt obejmował kompleksowe wykonanie zabudowy części pasażerskiej i ładunkowej, konstrukcji dachowej, systemów aluminiowych oraz elementów przeznaczonych do transportu i obsługi wyposażenia dronowego.
Zabudowa wnętrza i zastosowane materiały

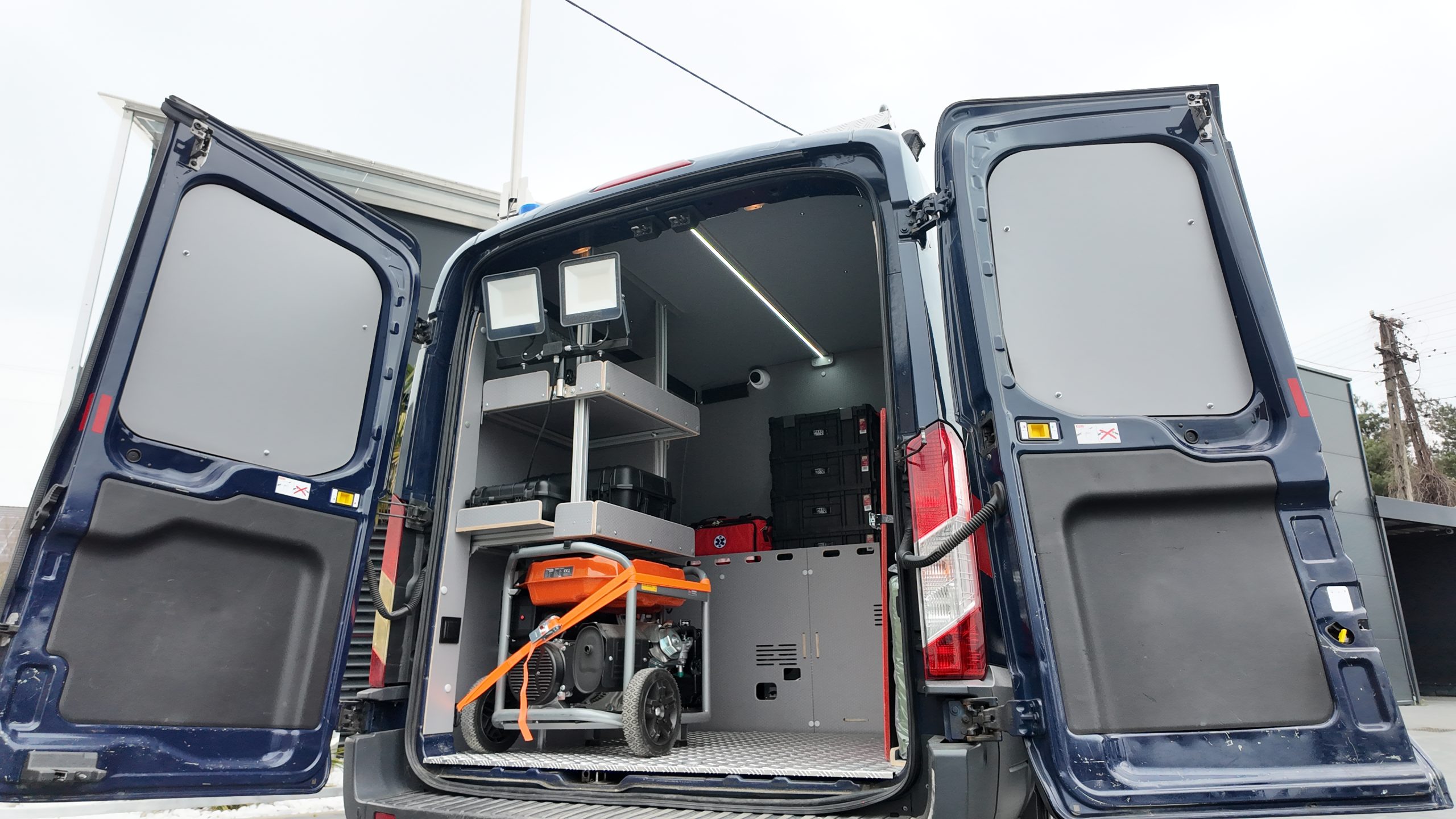

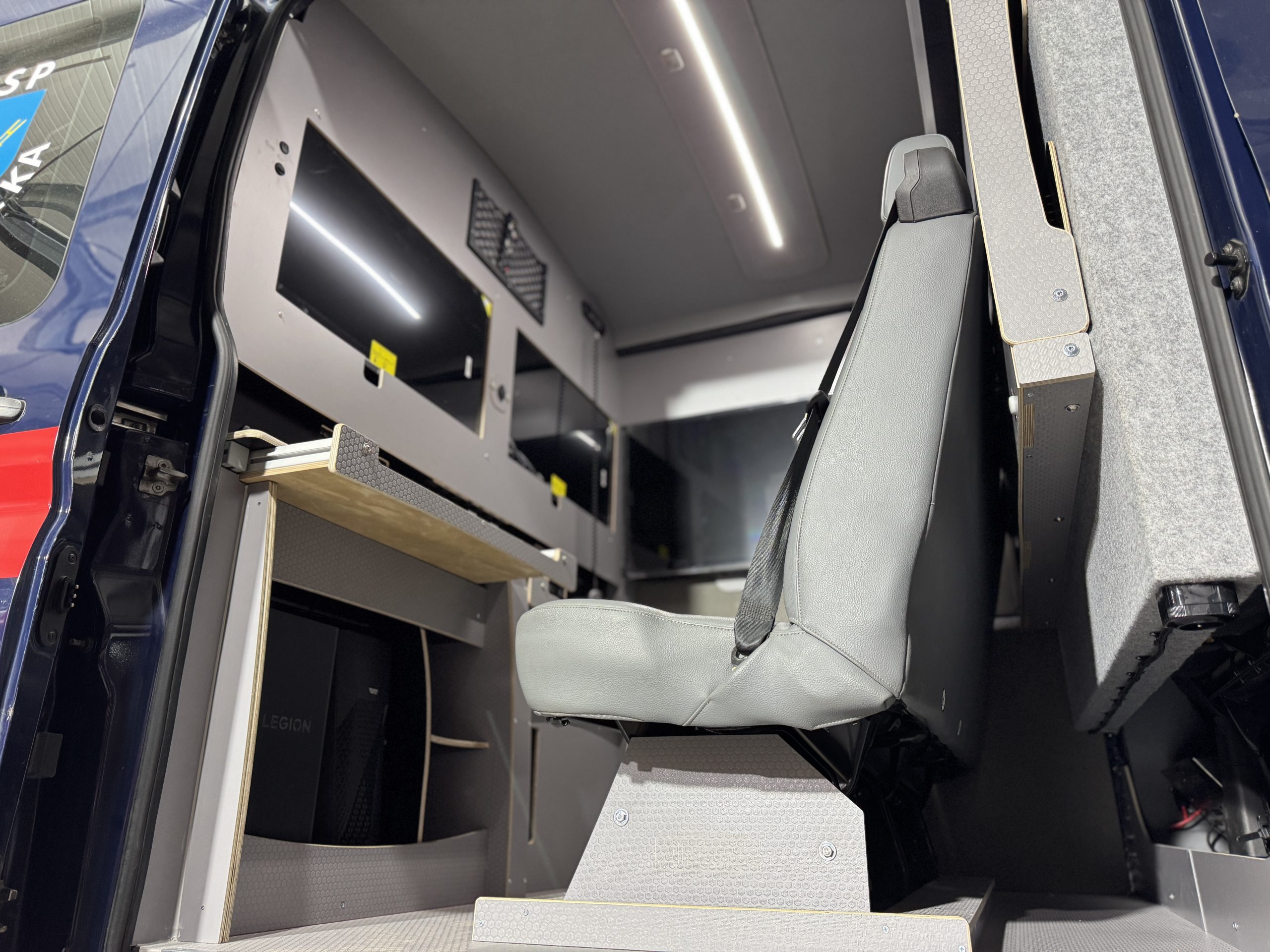

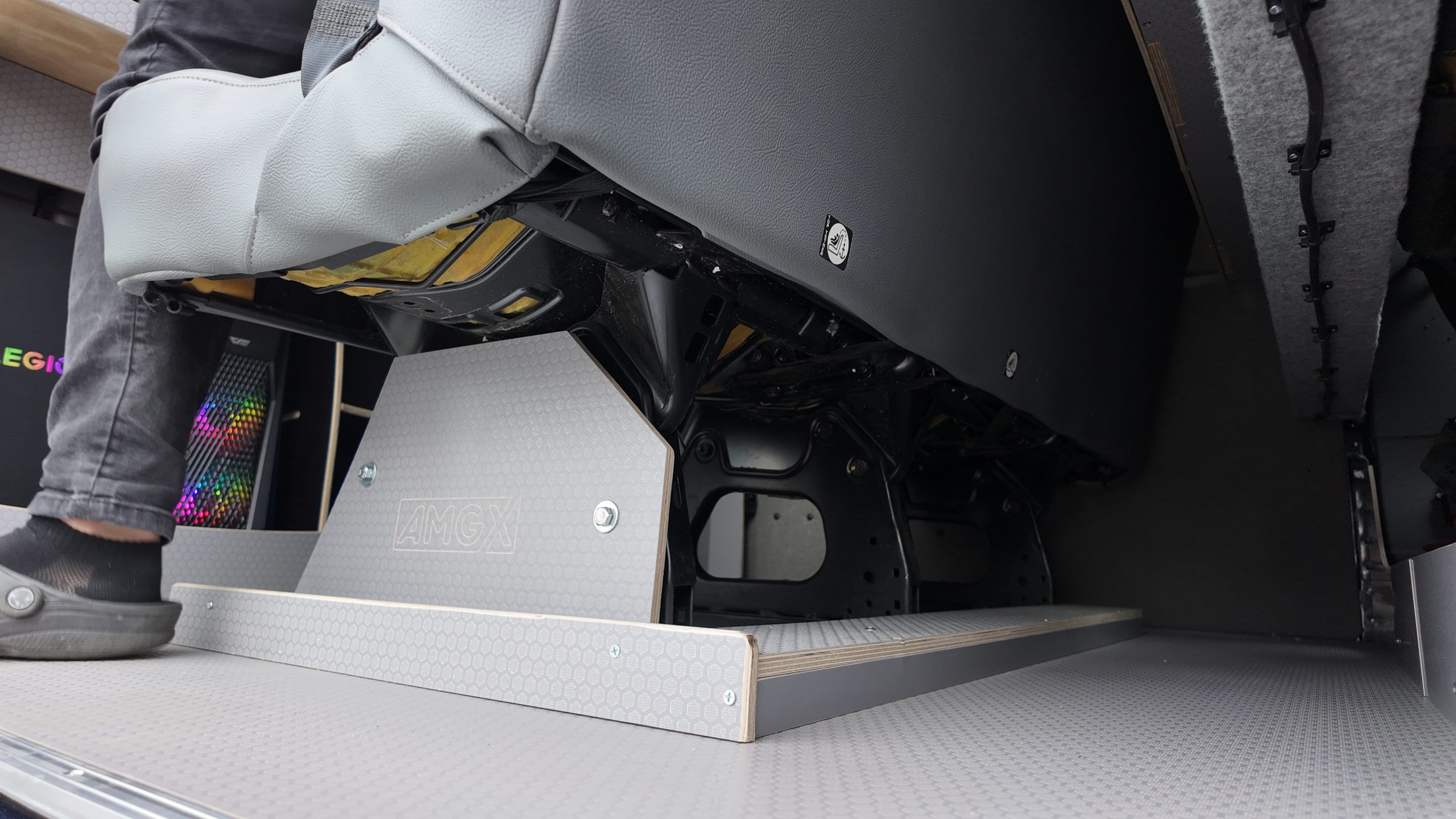

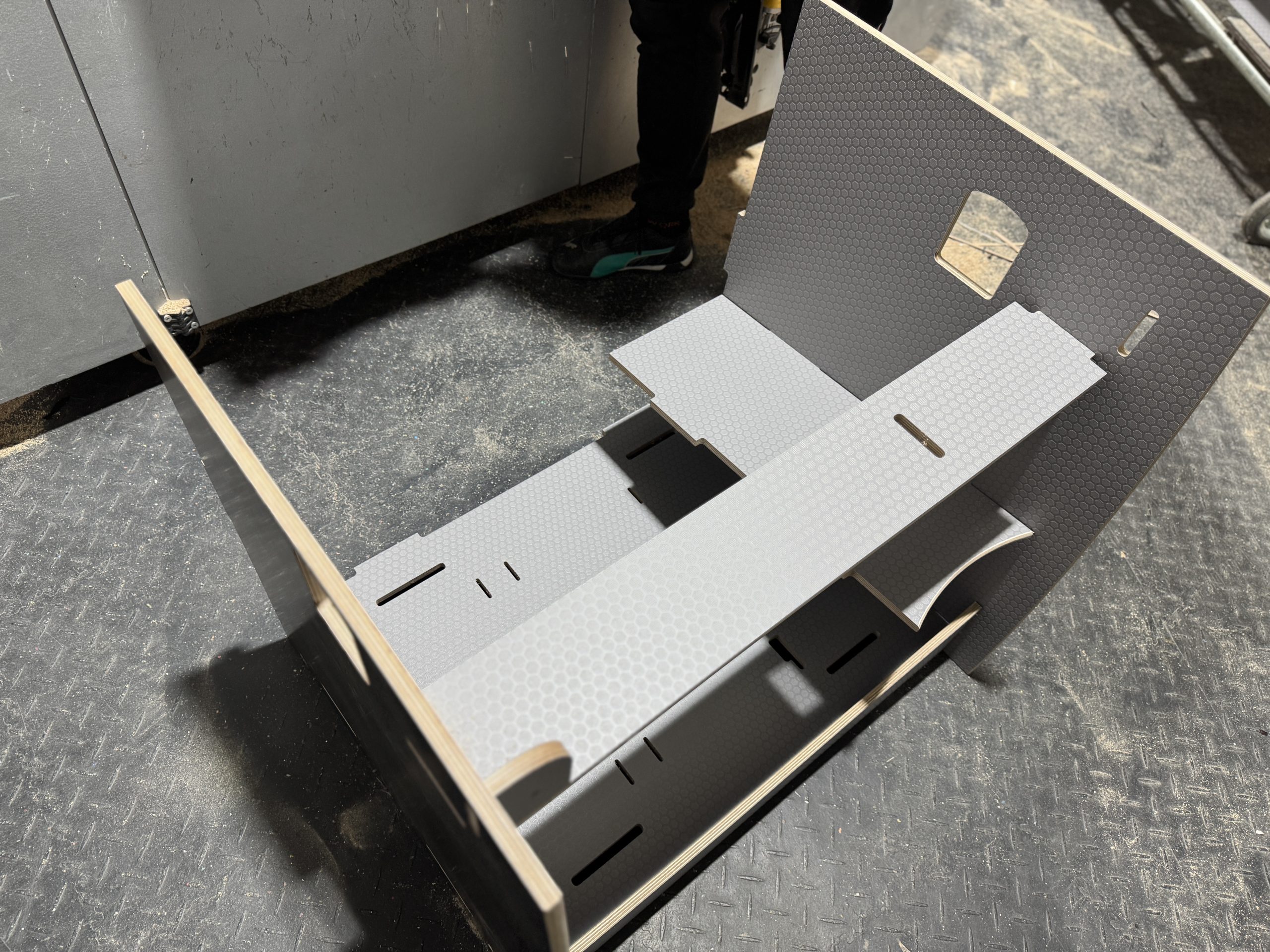

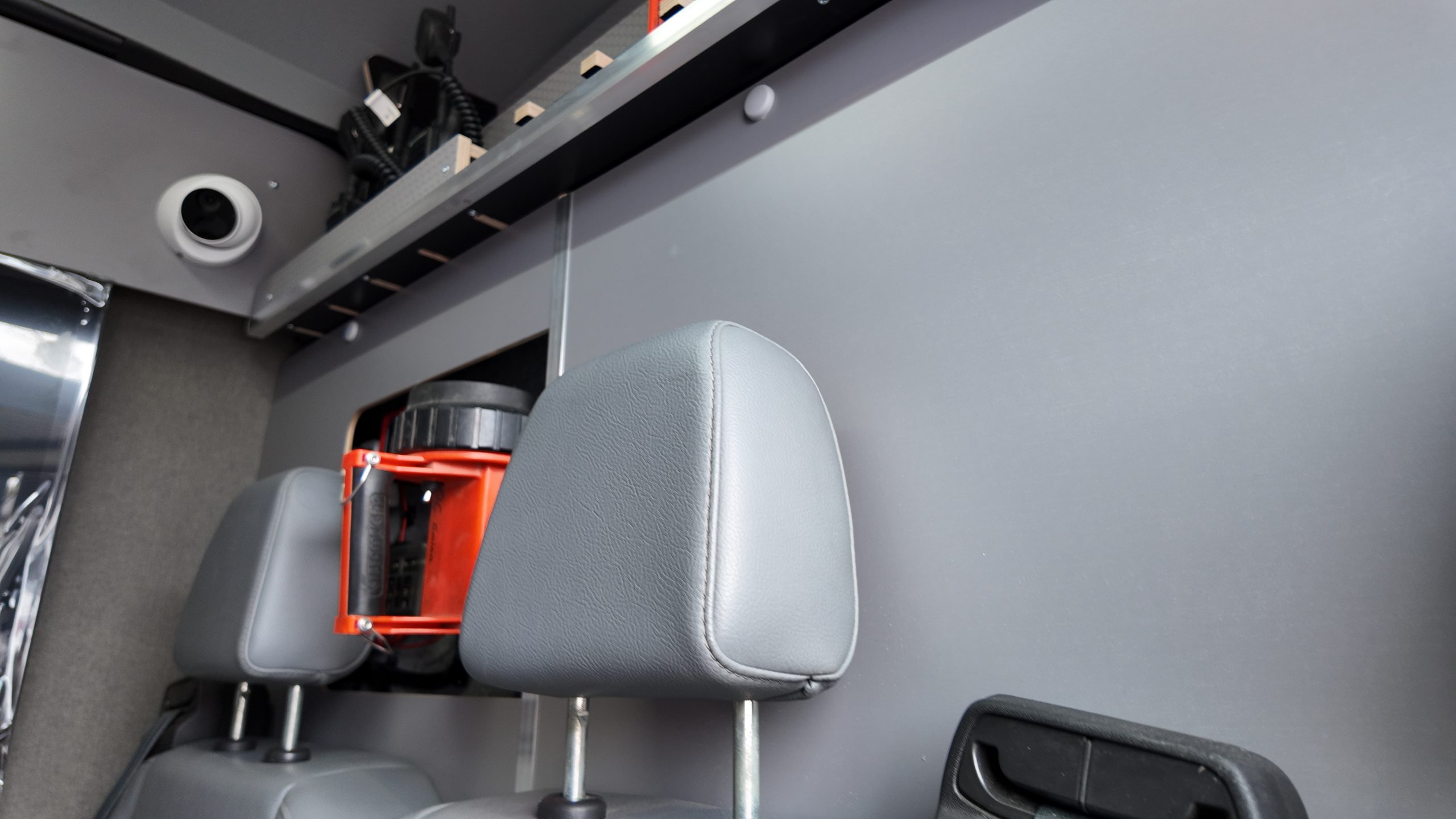

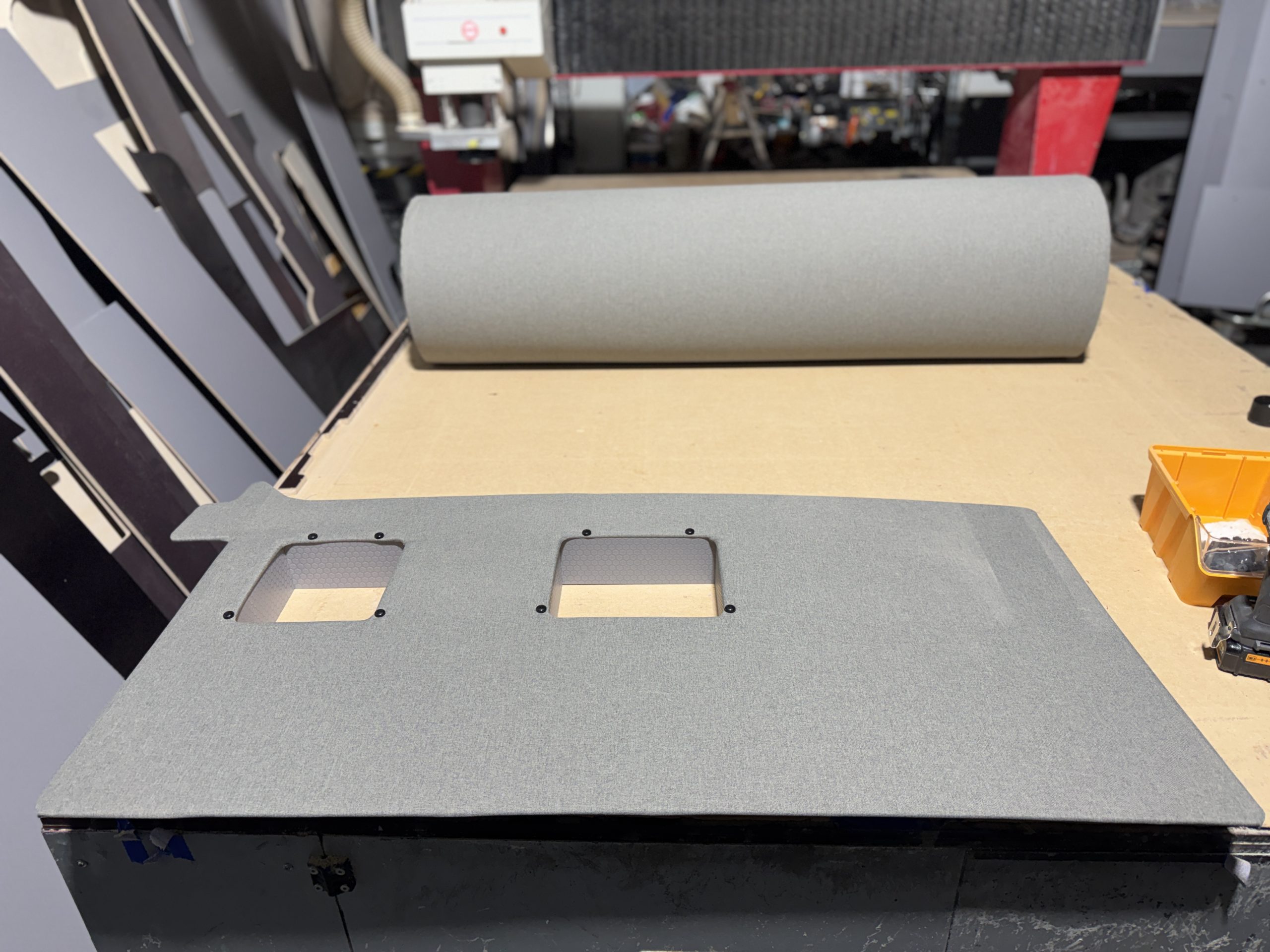

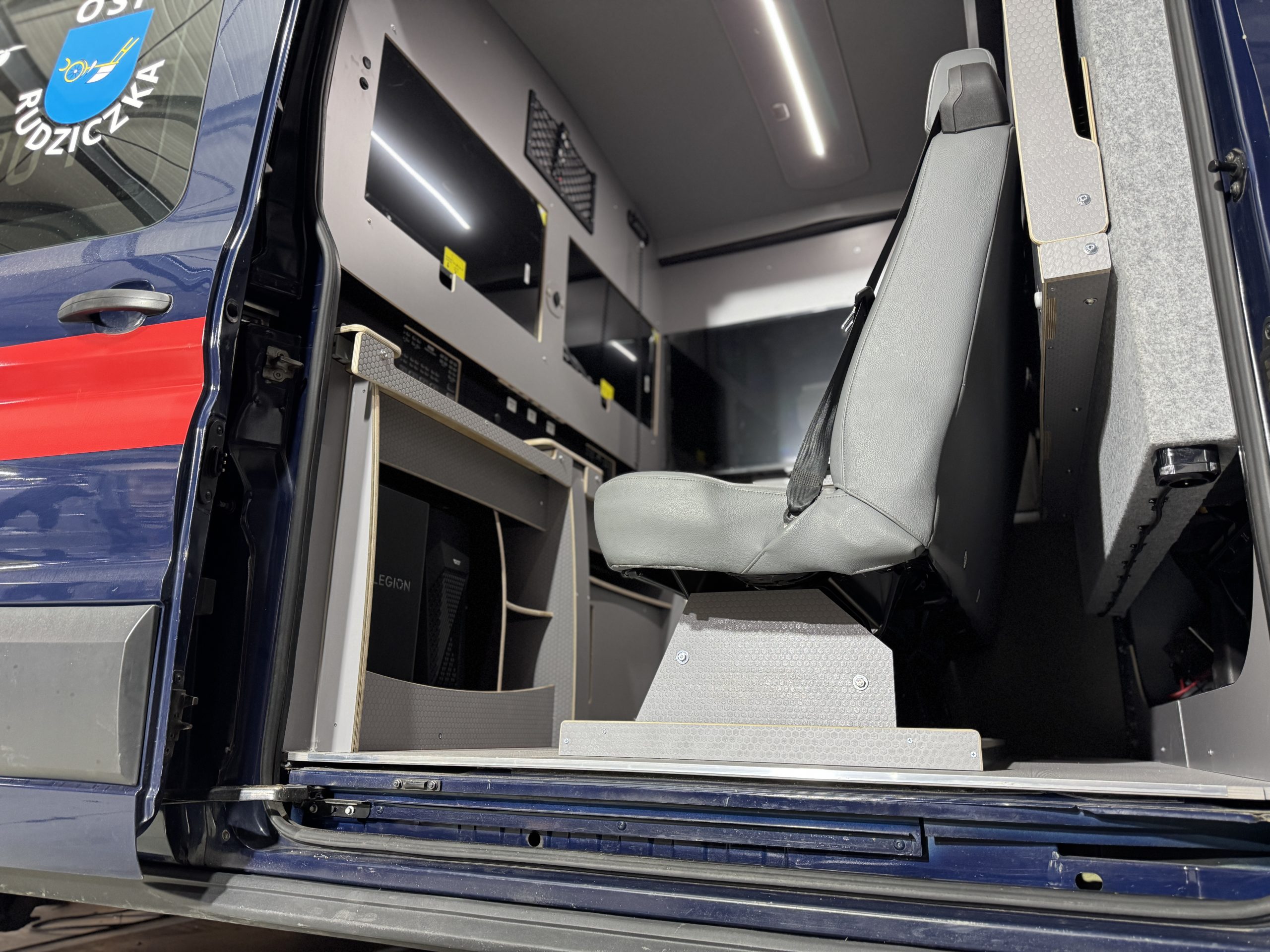

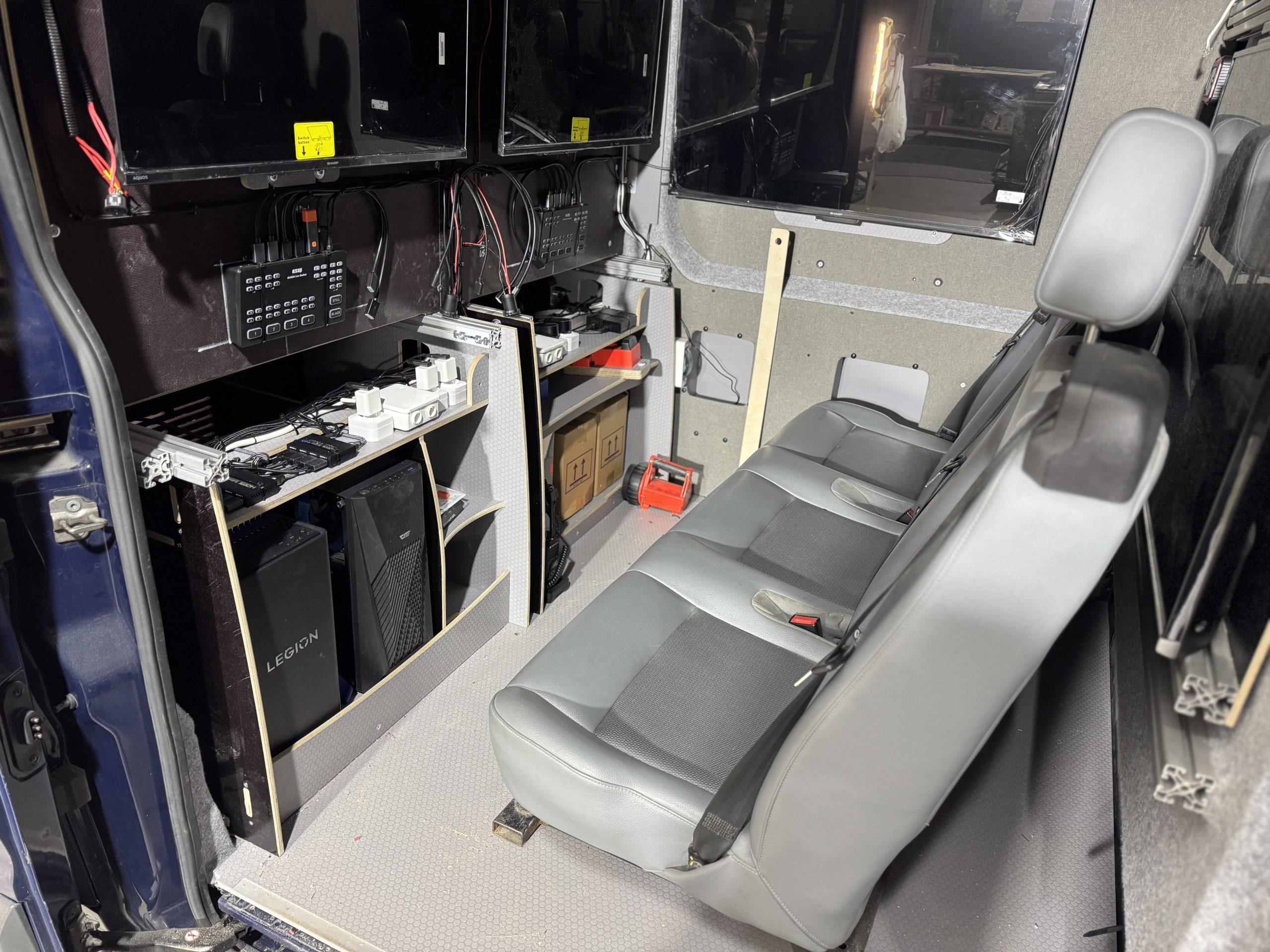

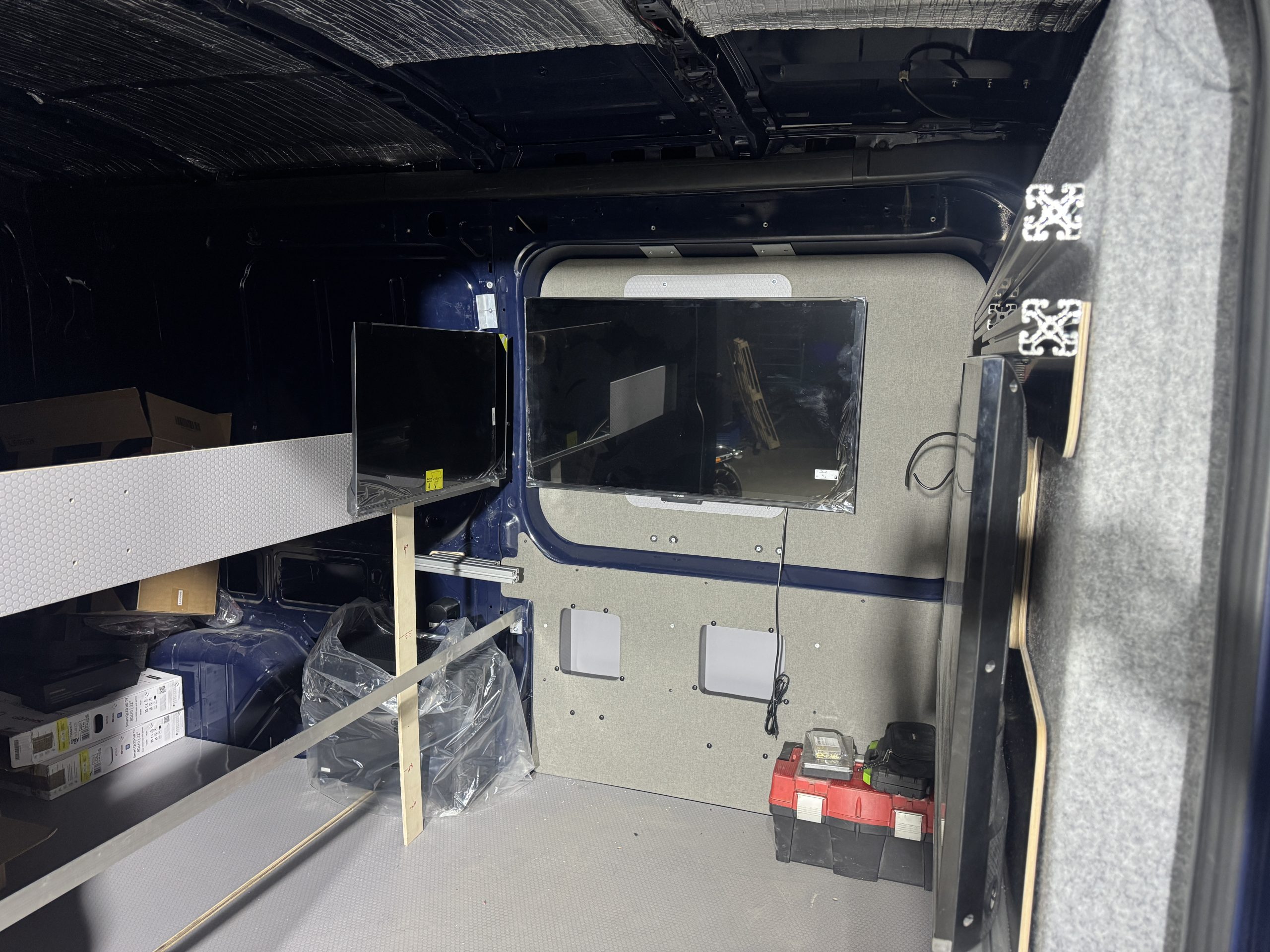

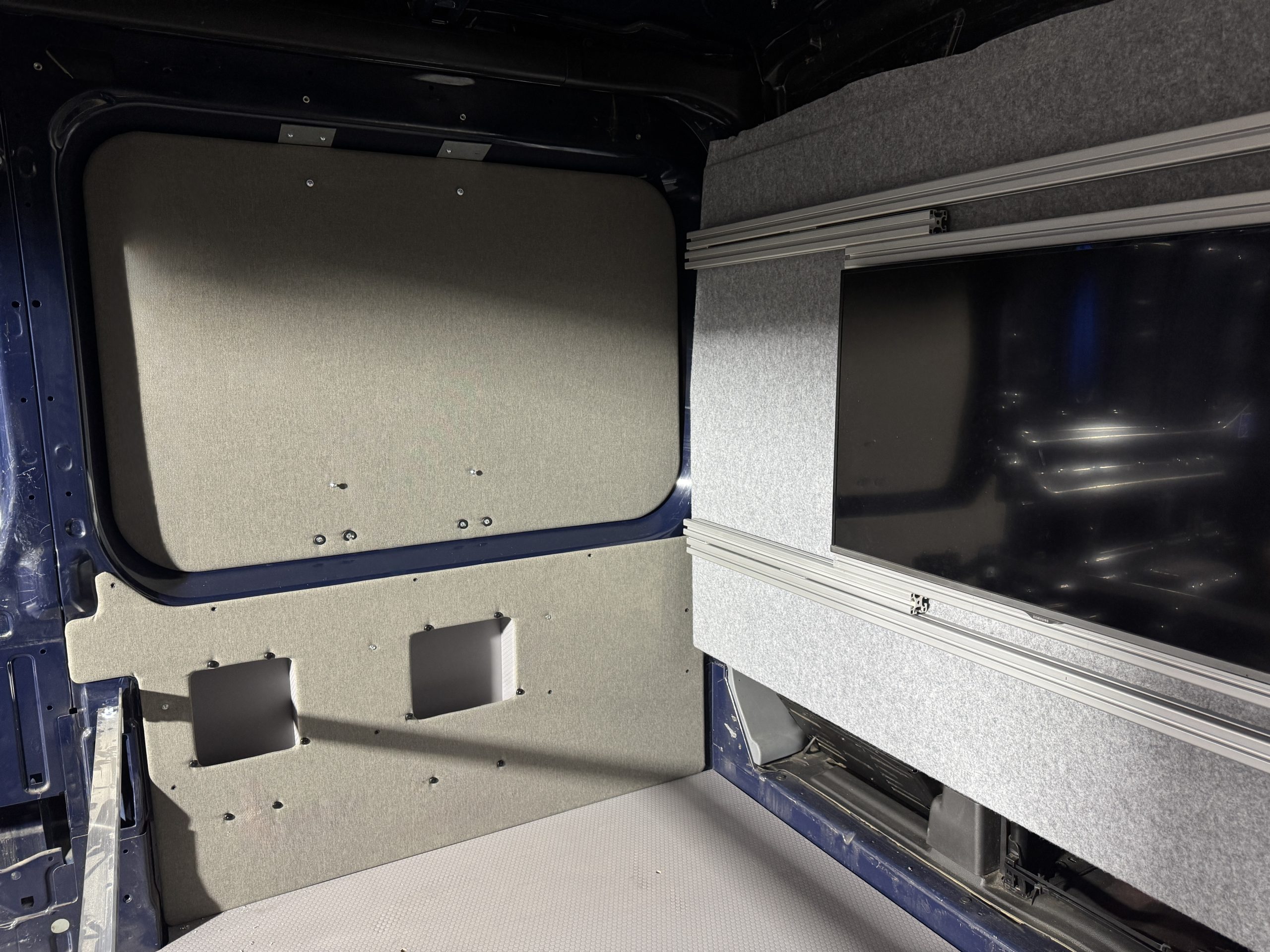

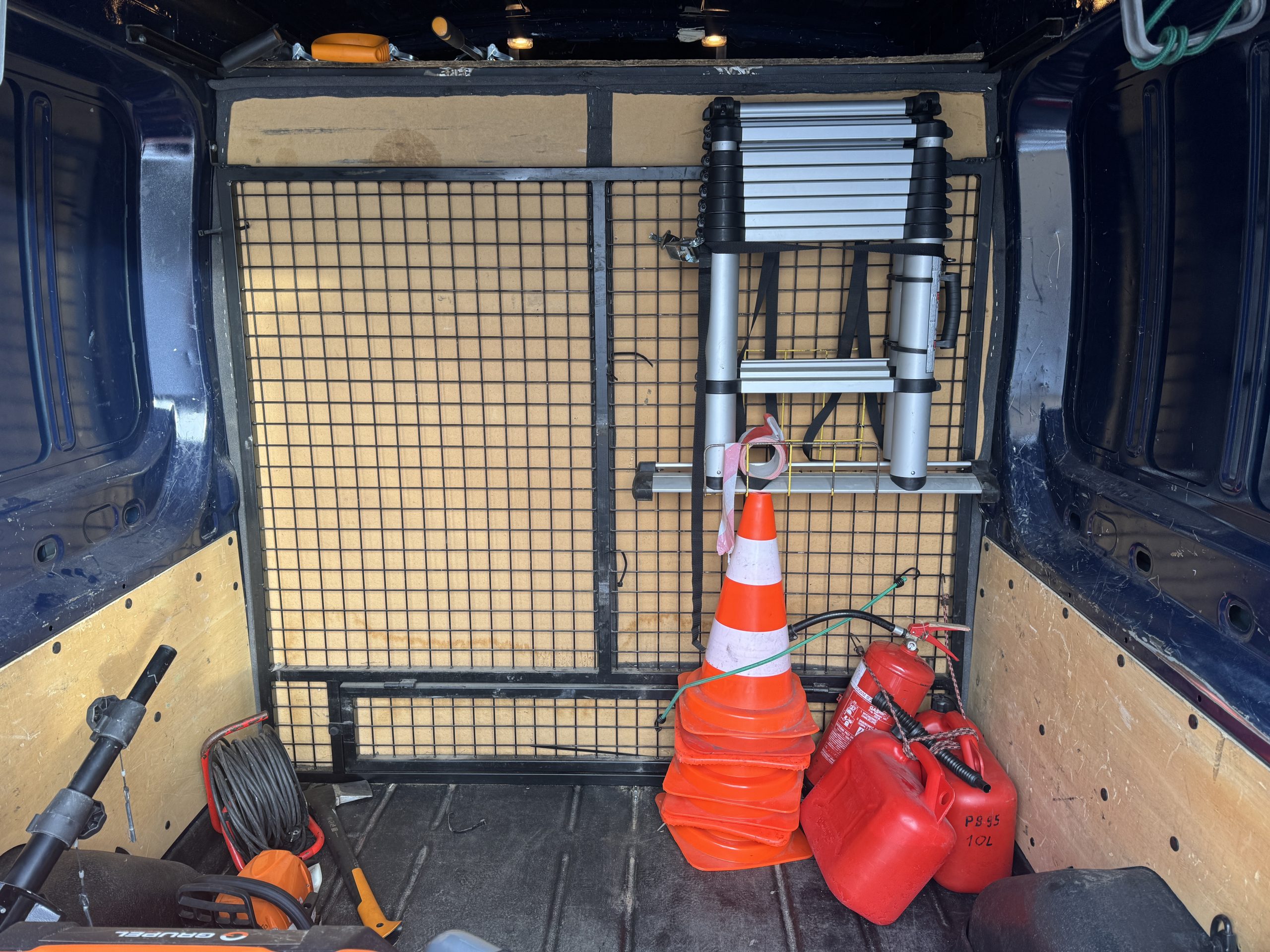

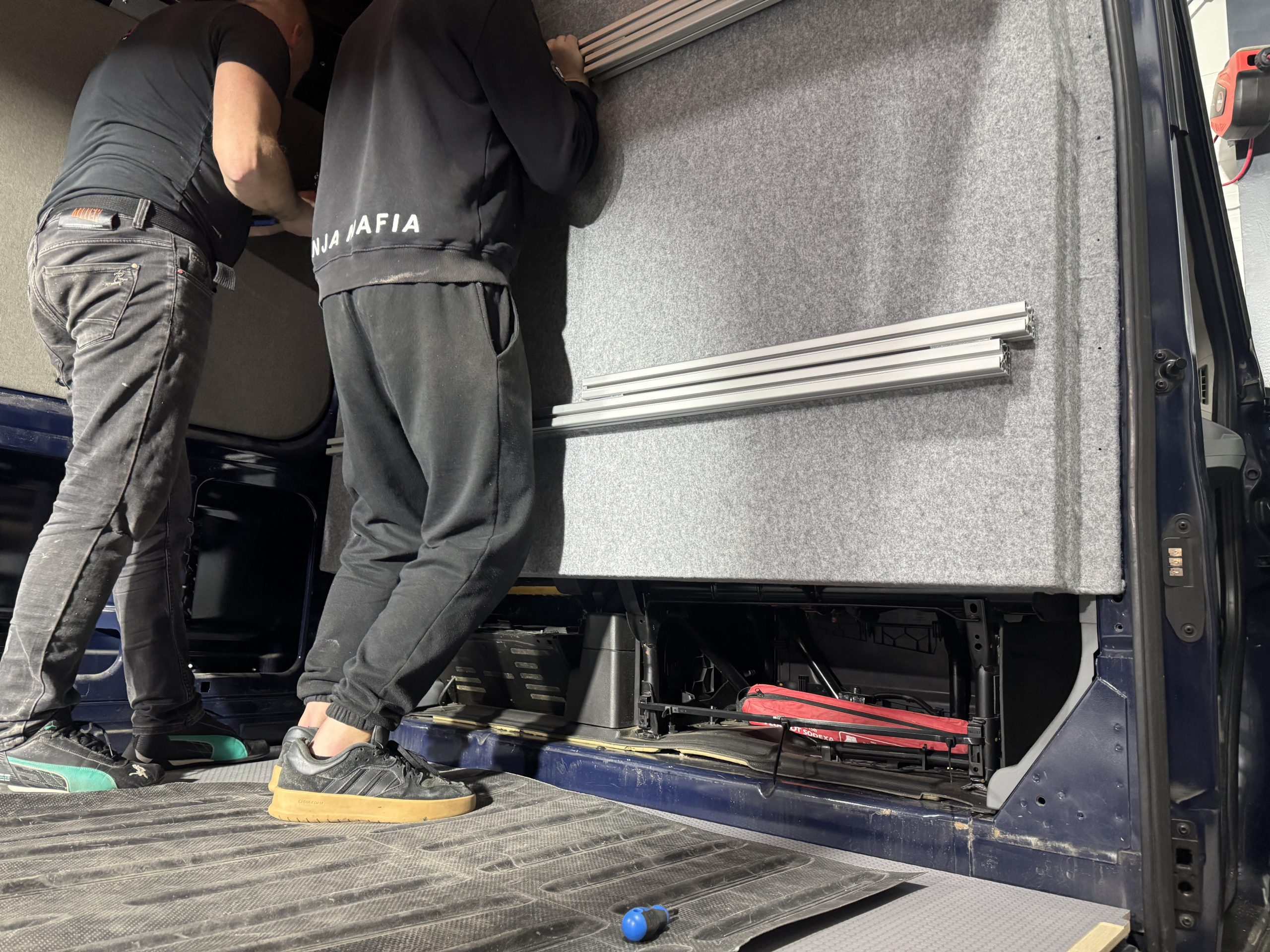

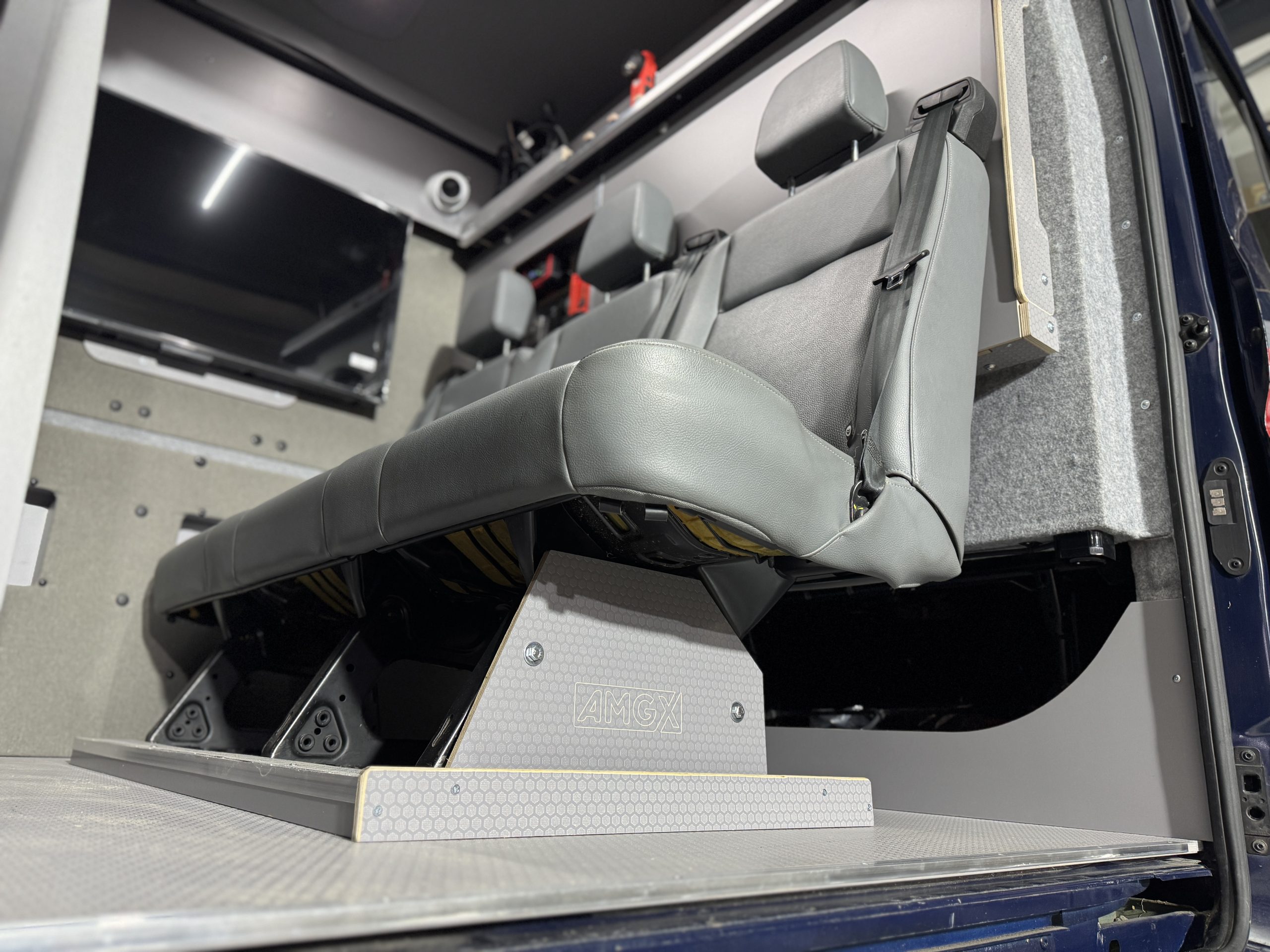

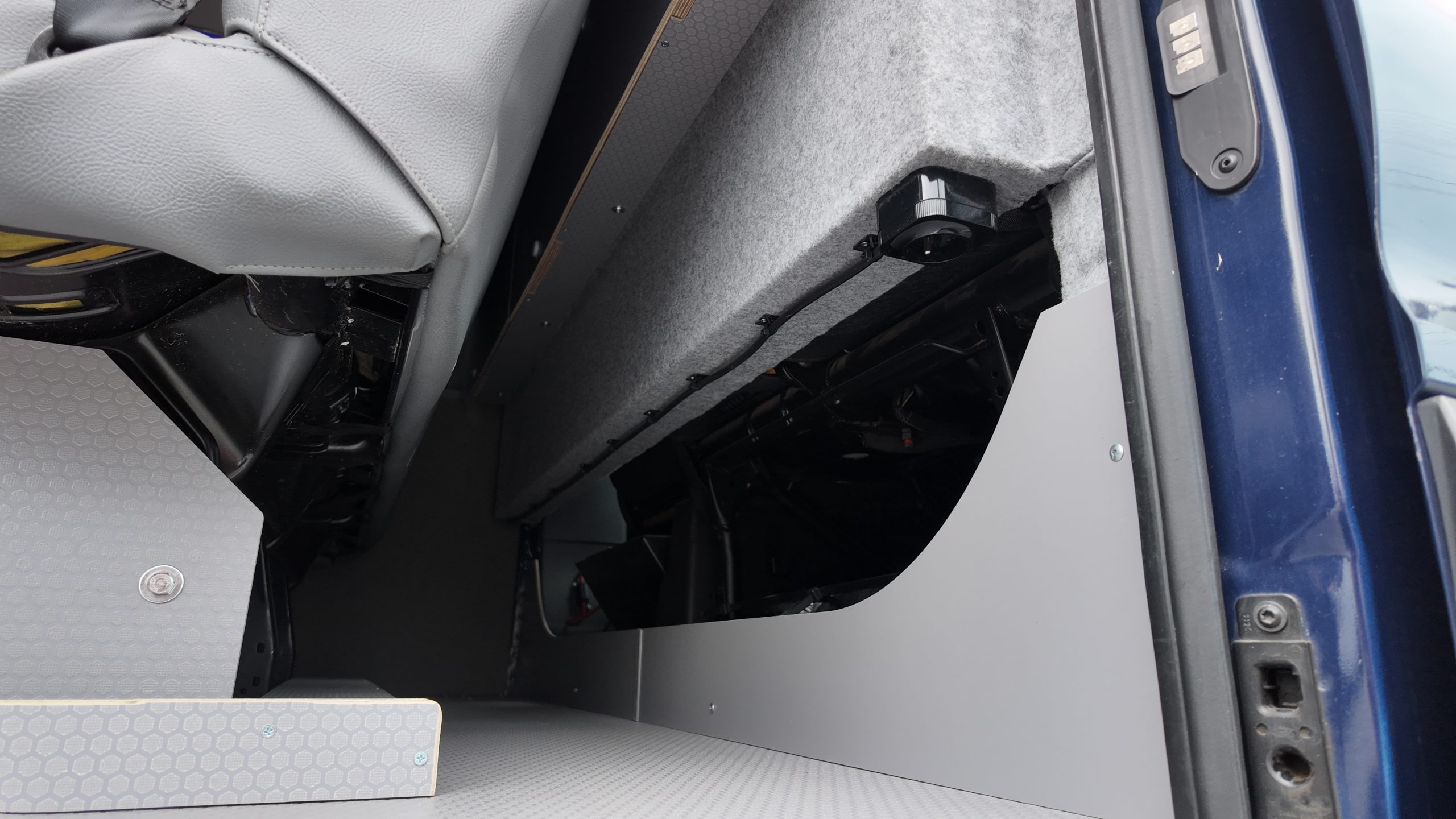

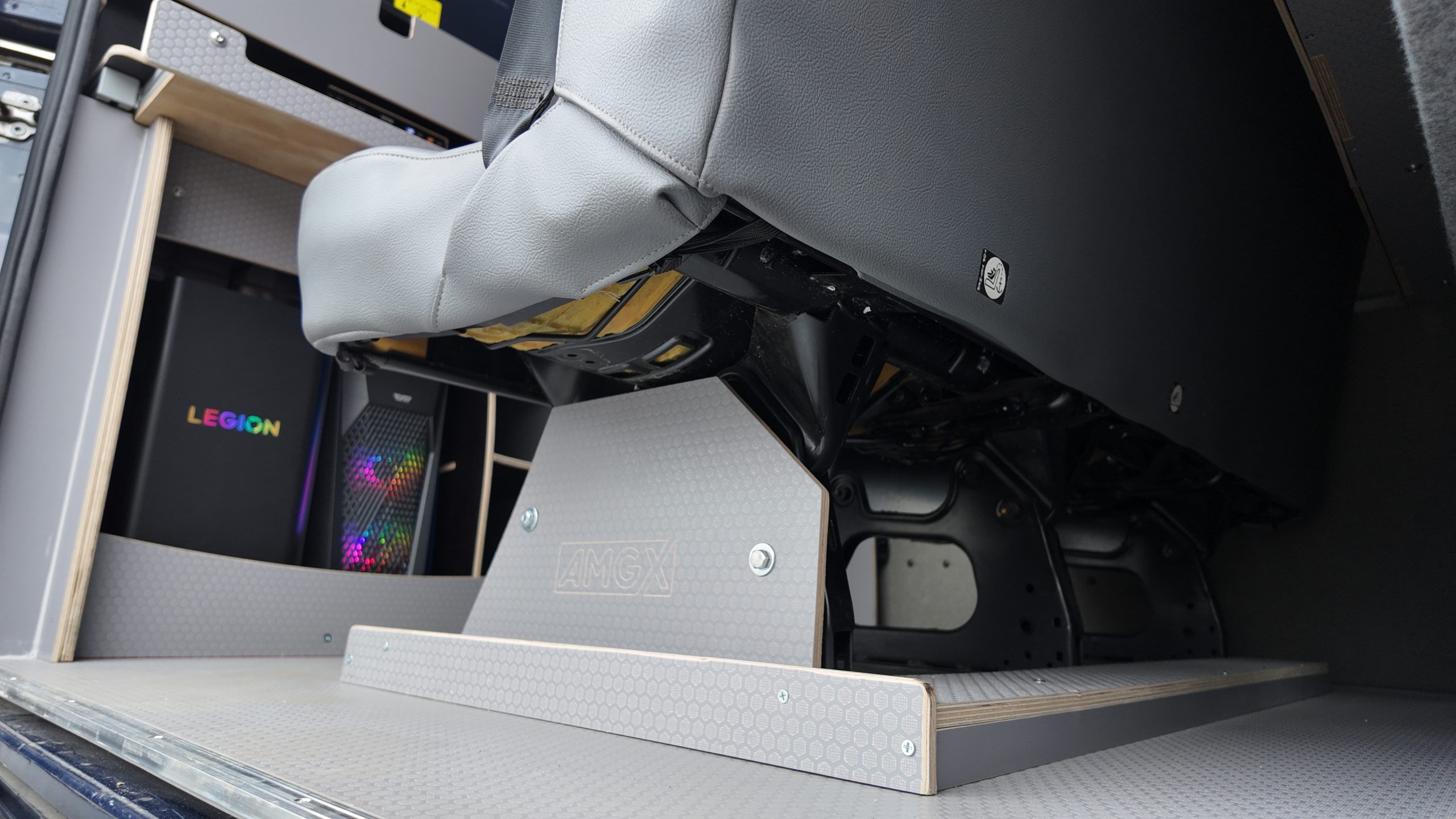

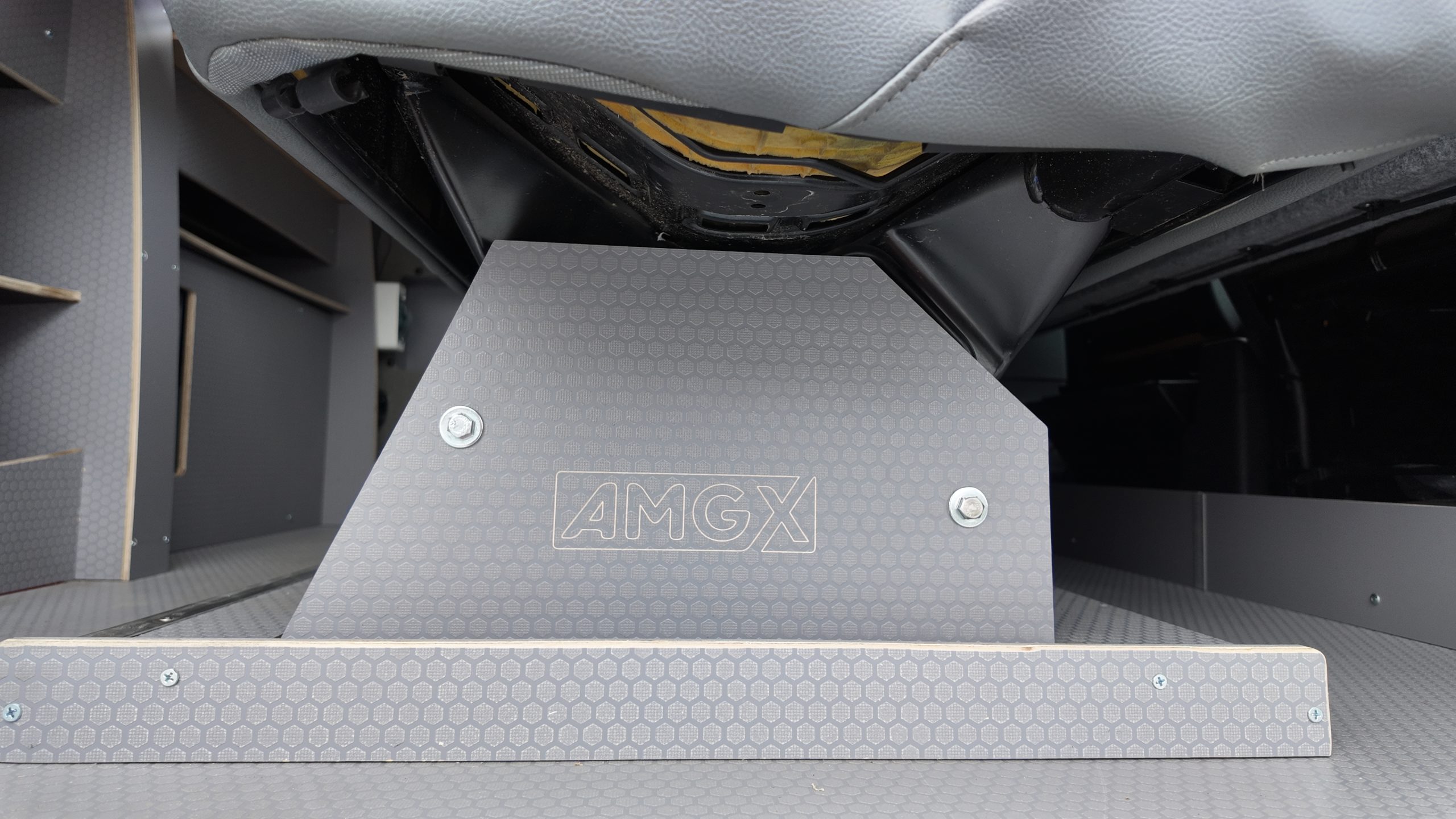

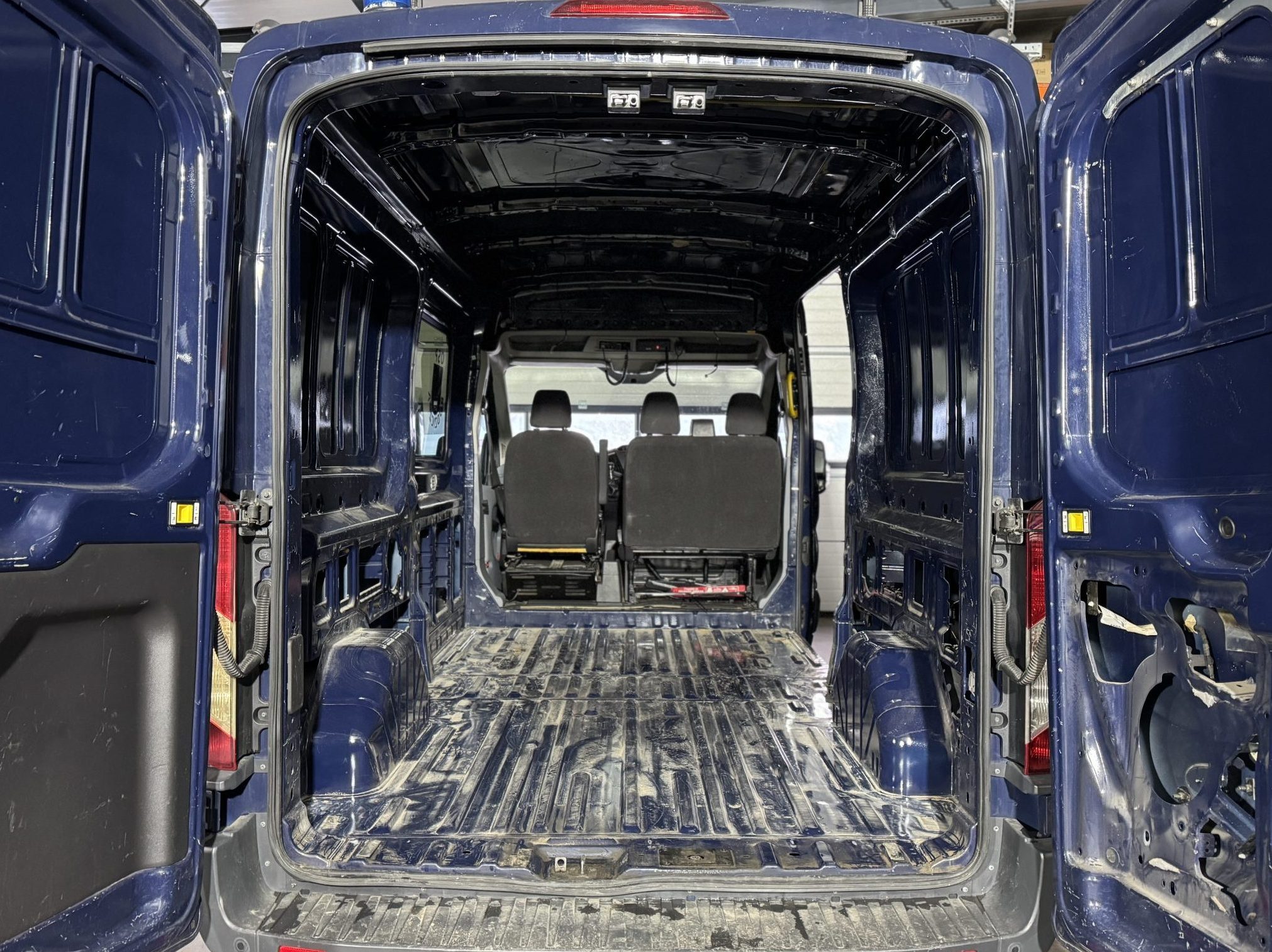

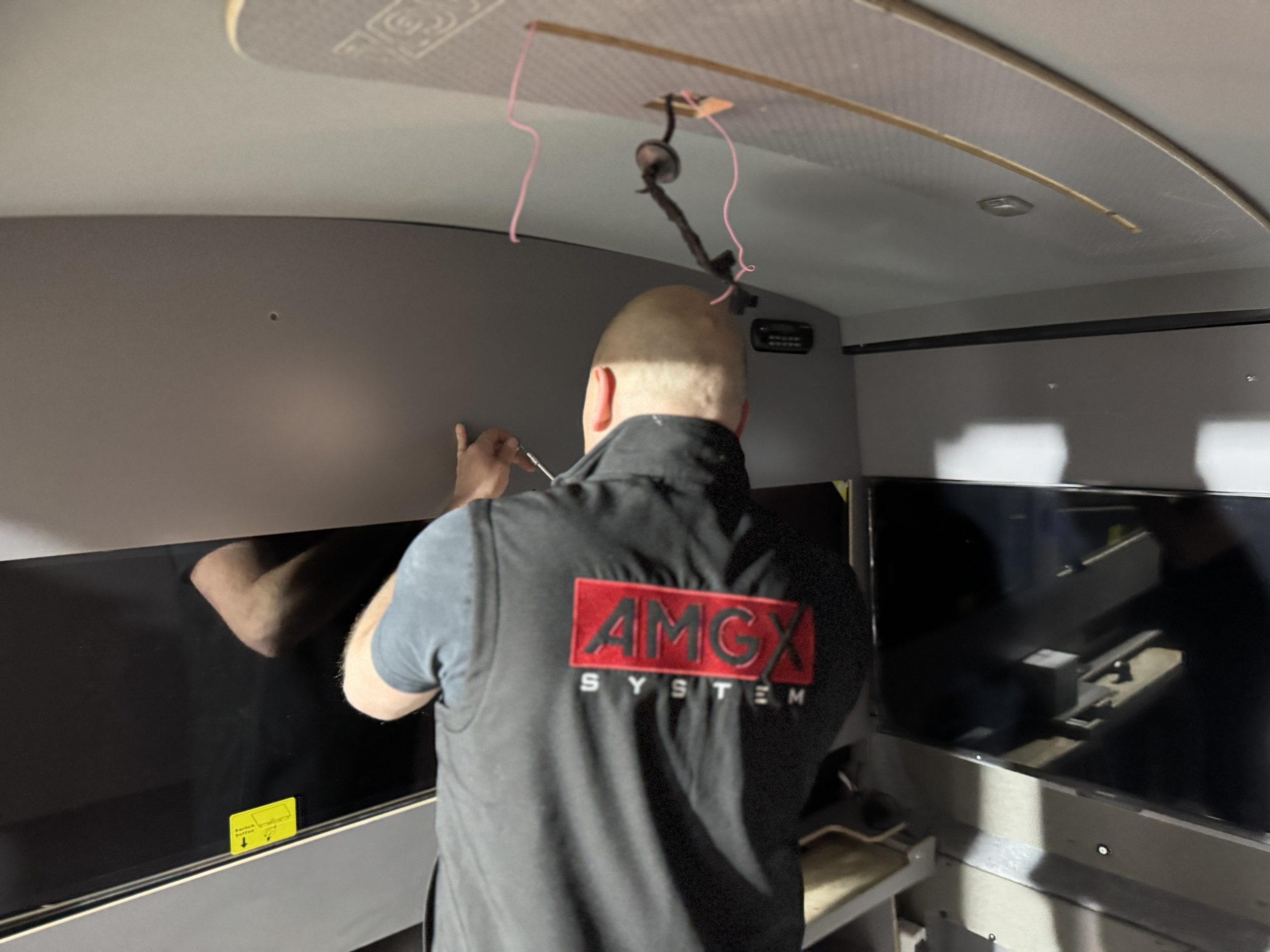

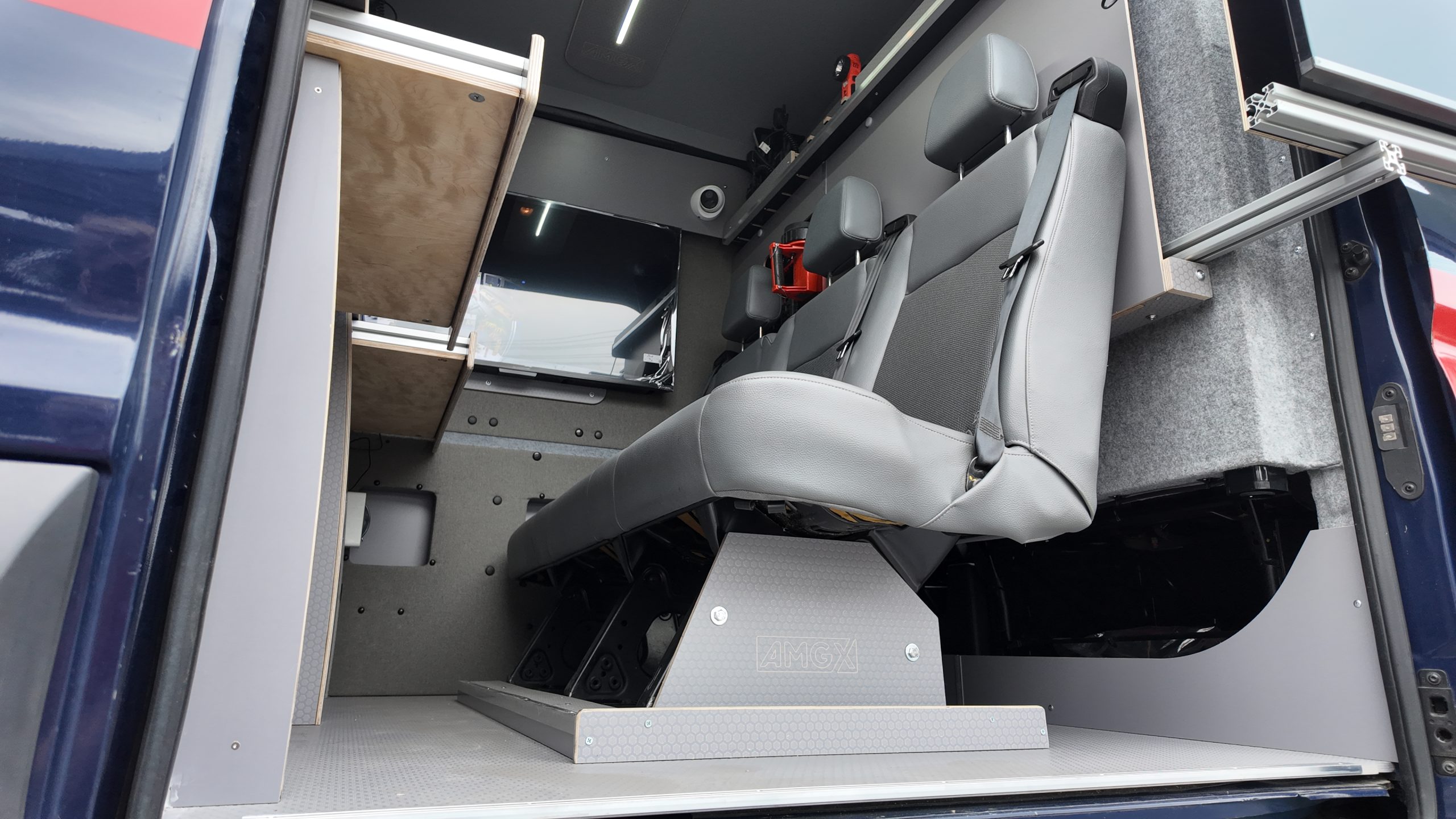

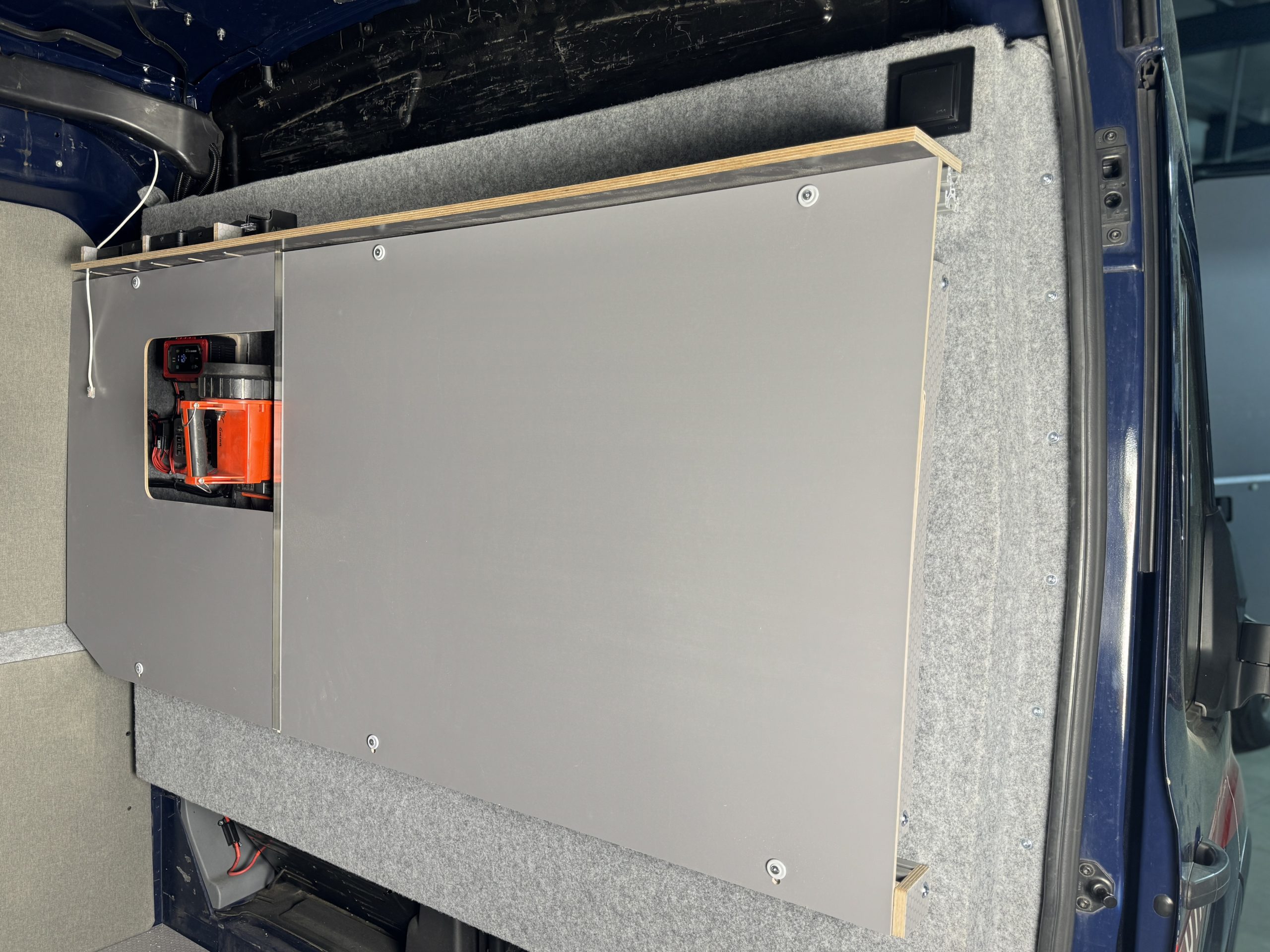

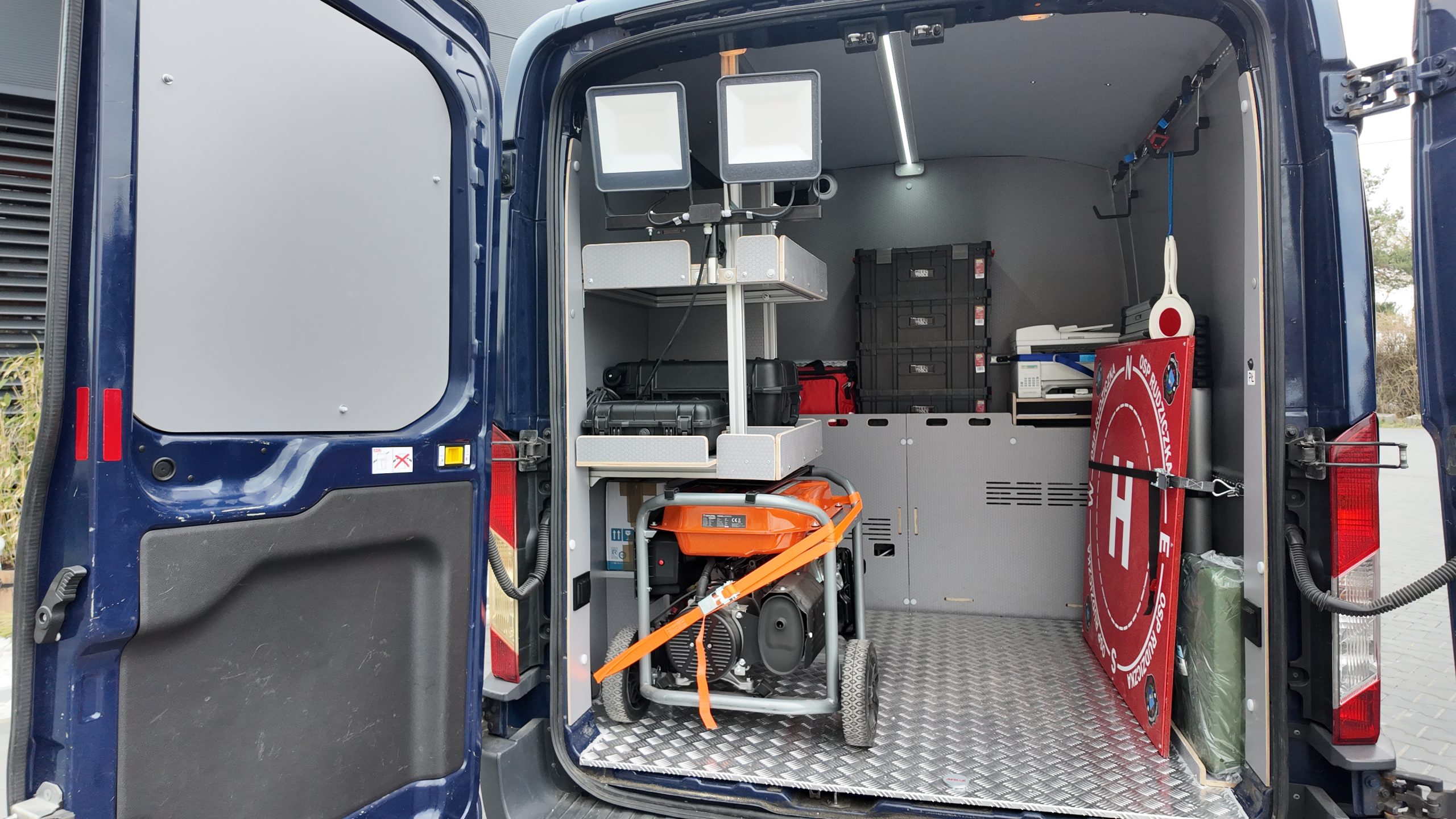

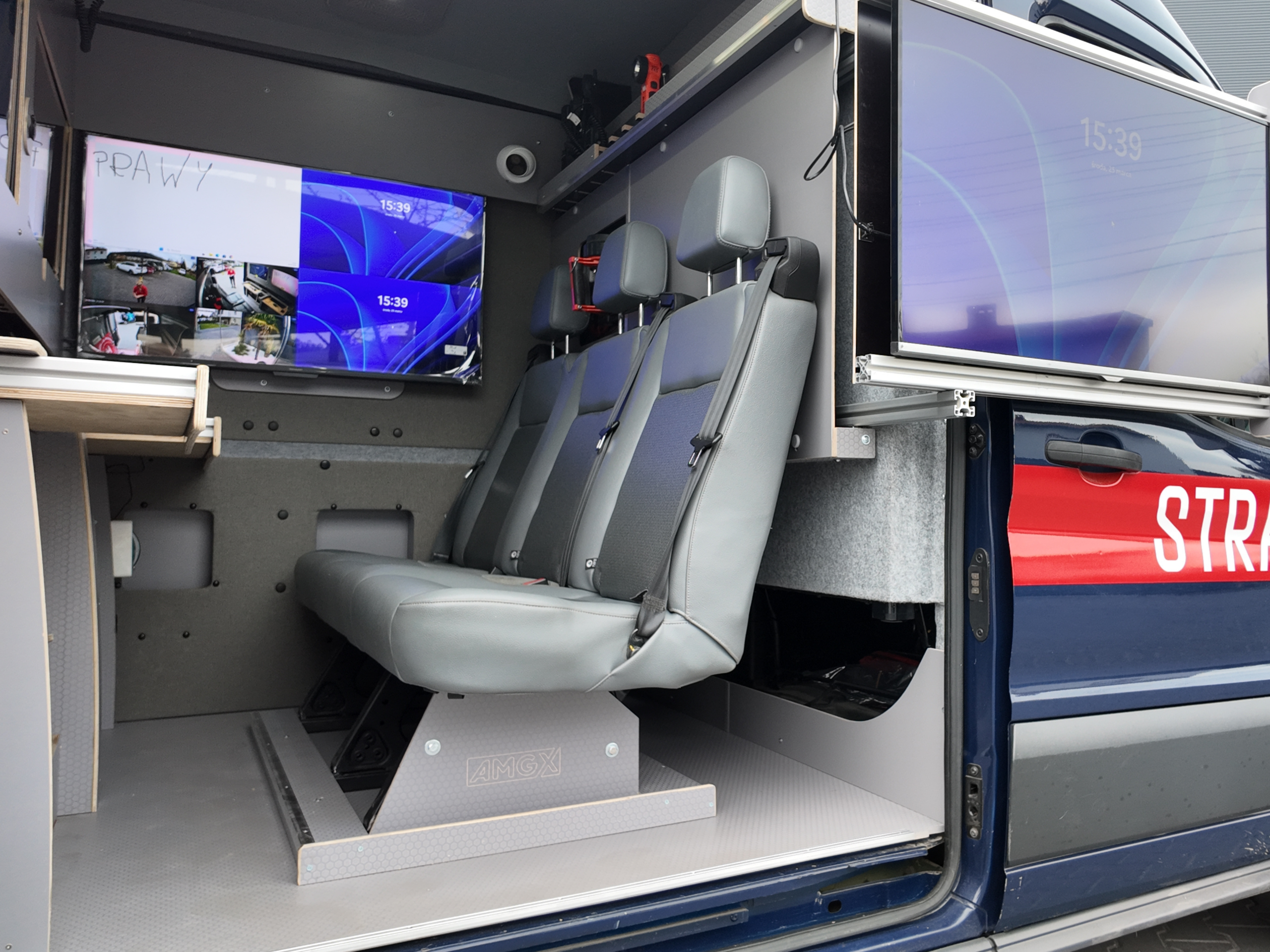

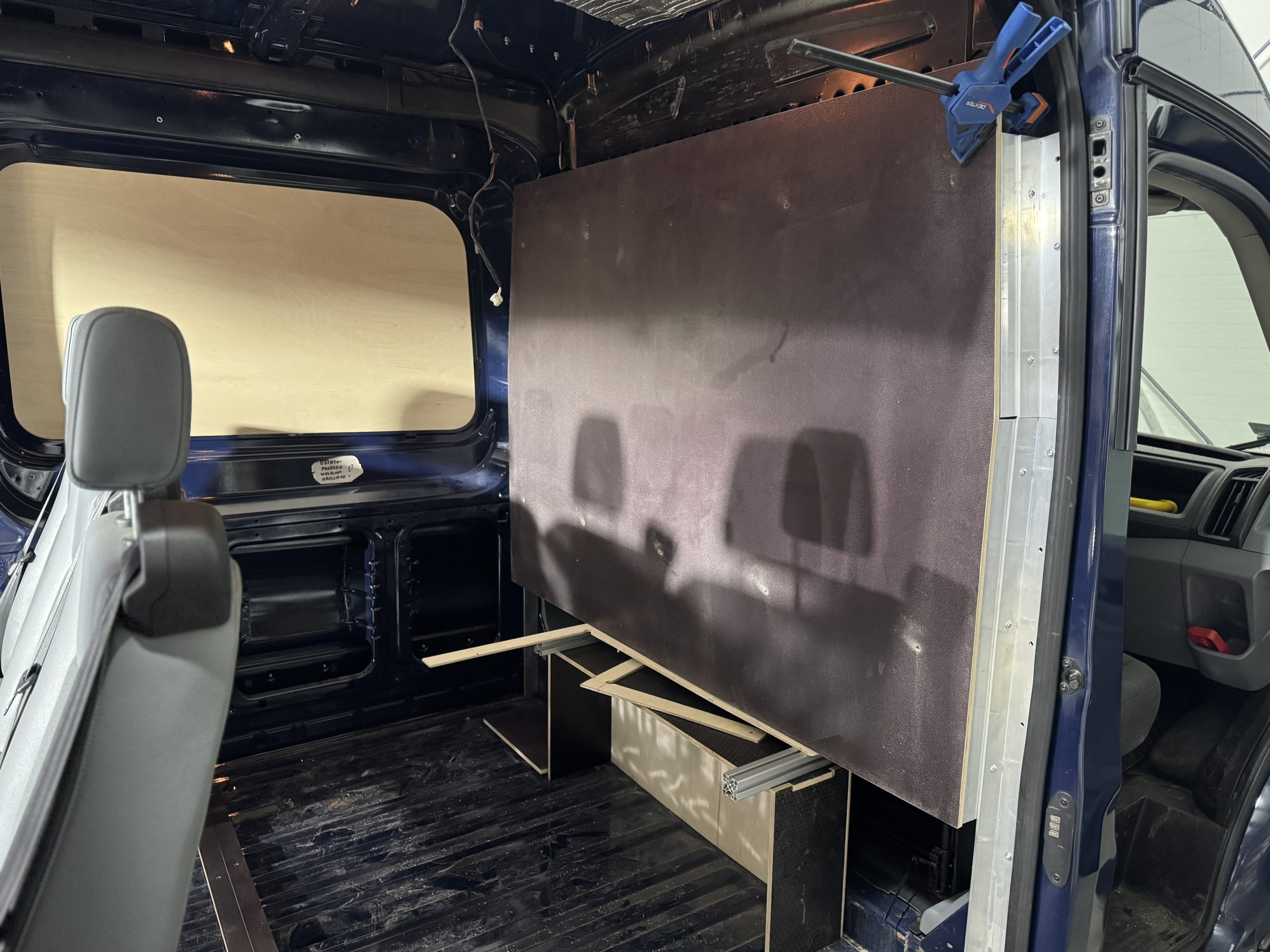

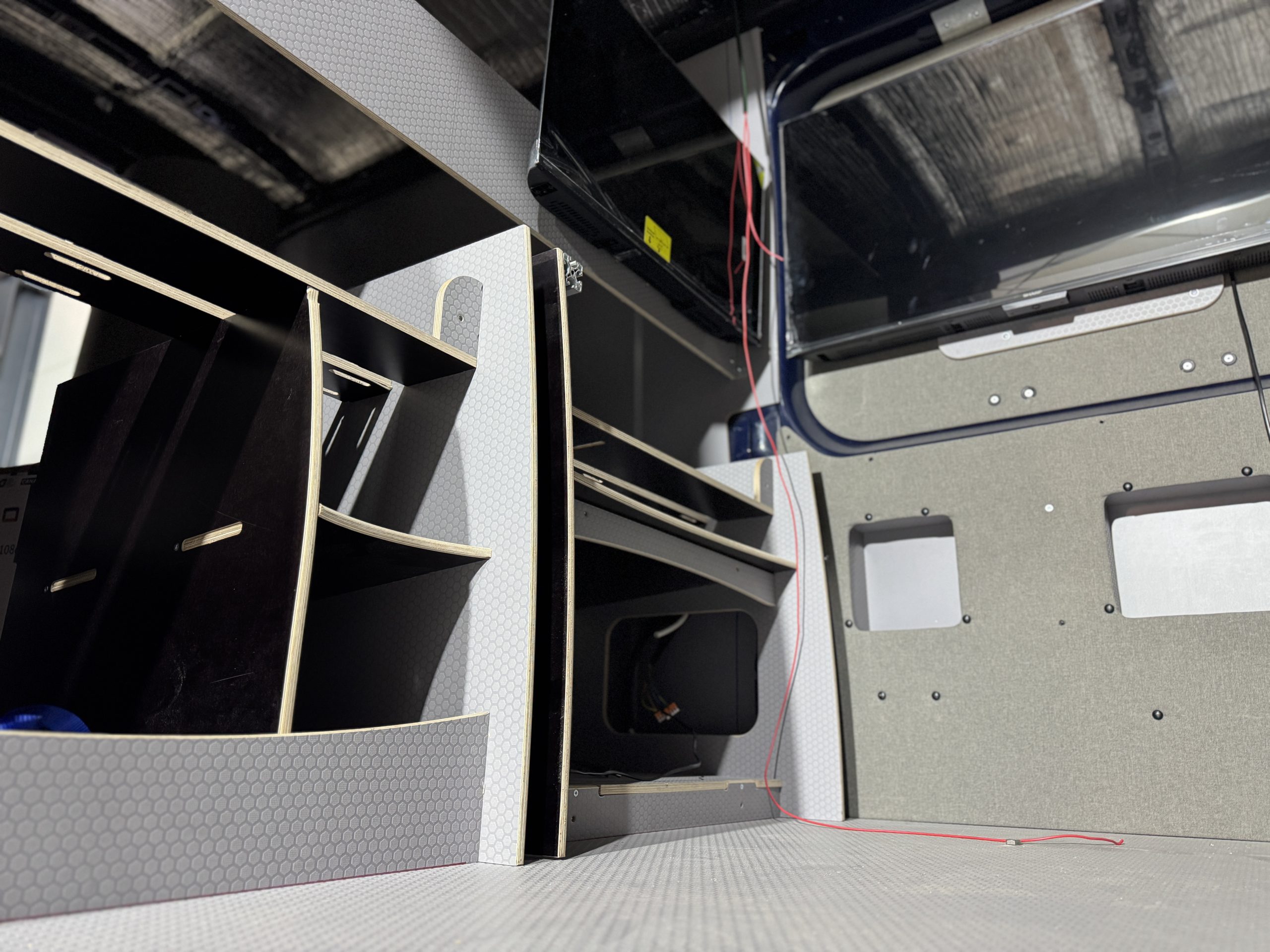

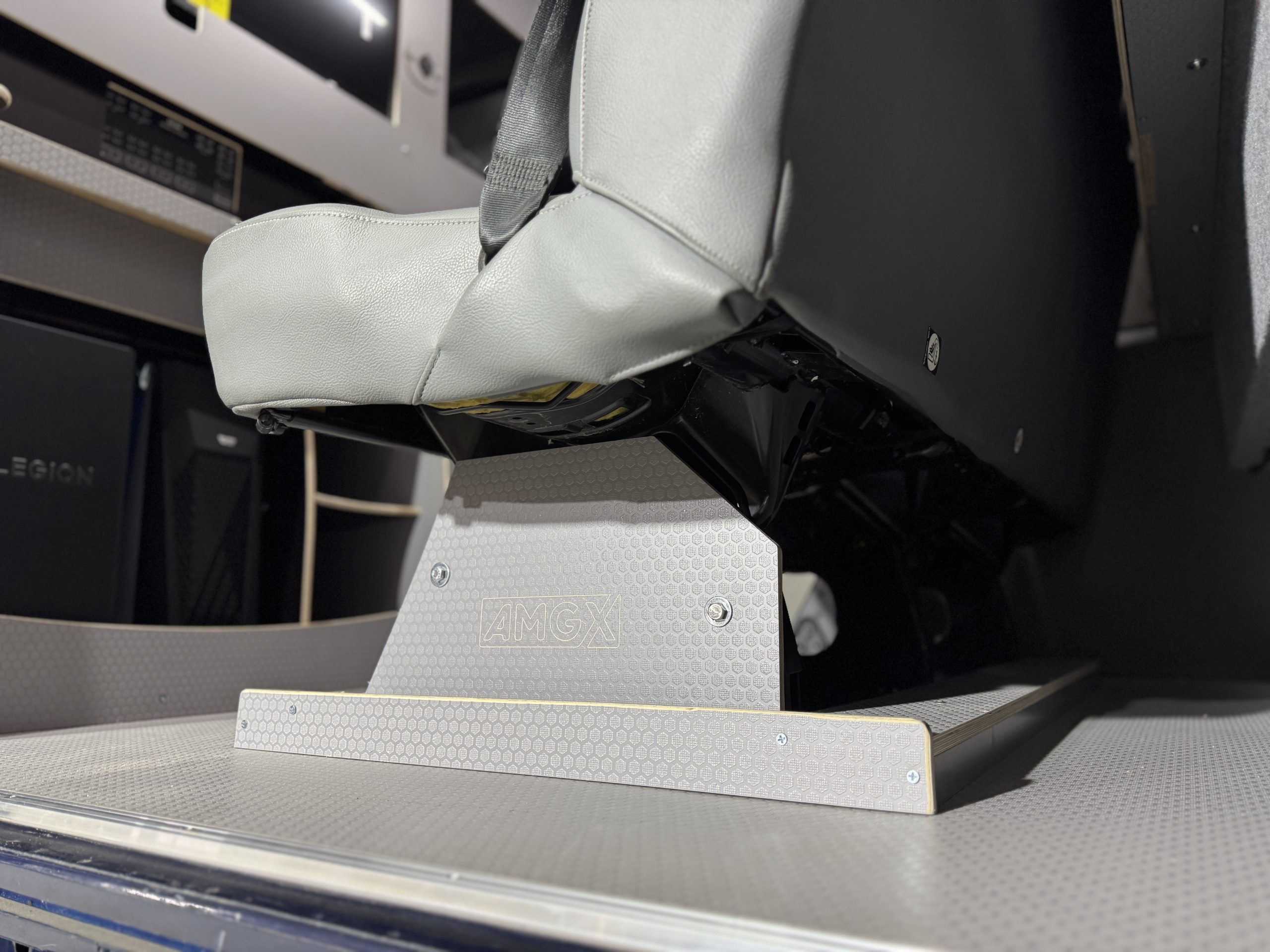

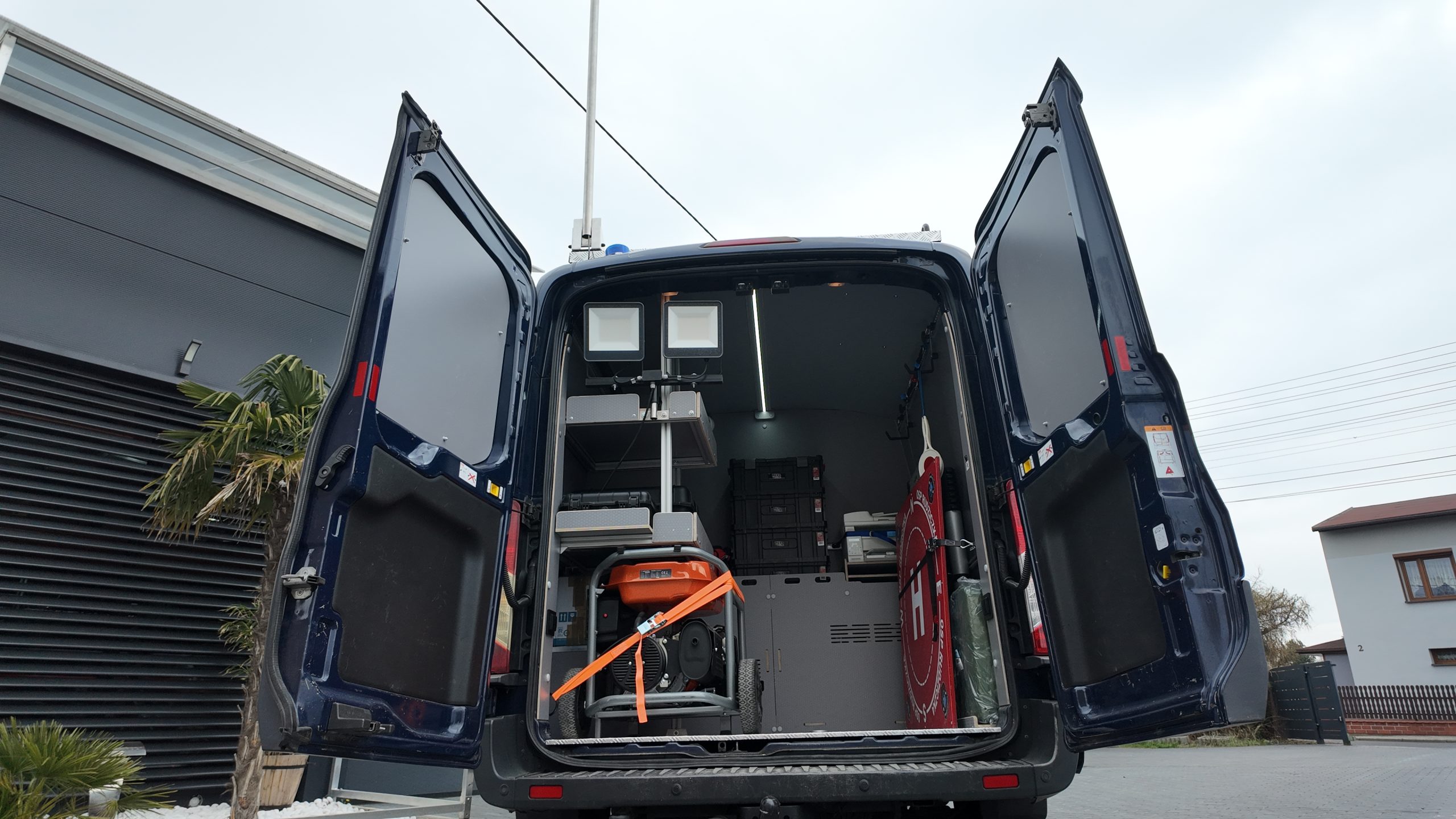

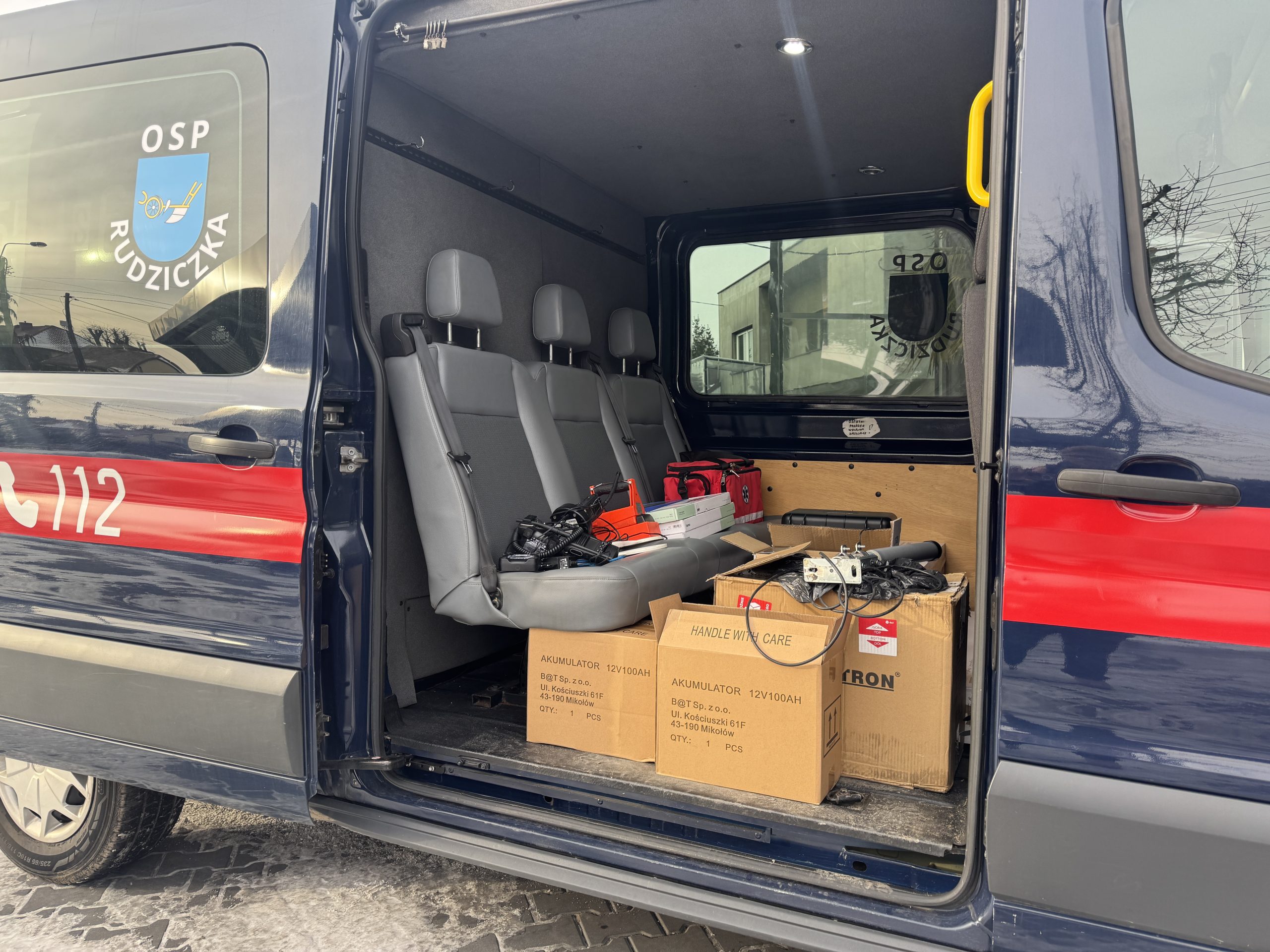

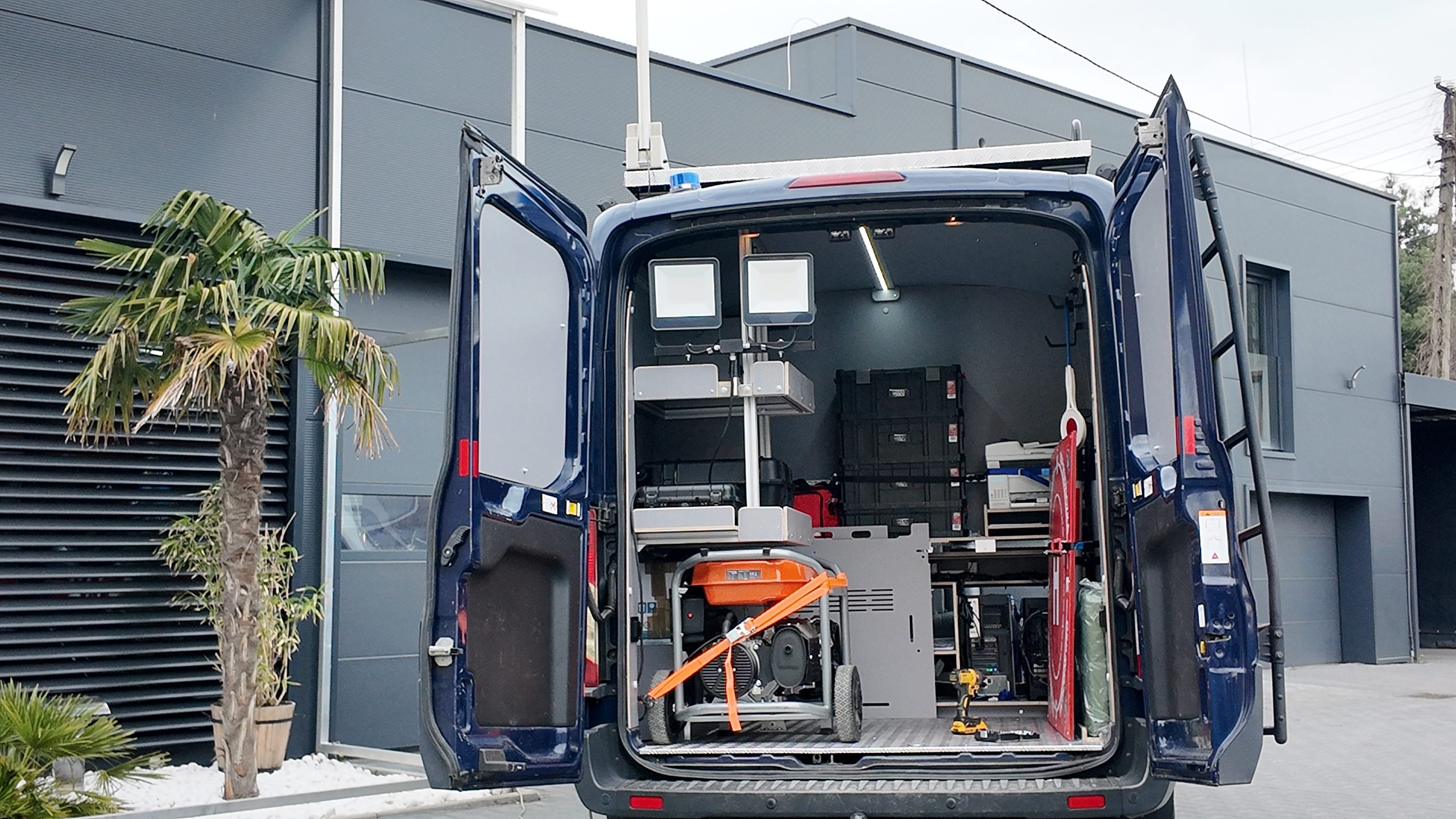

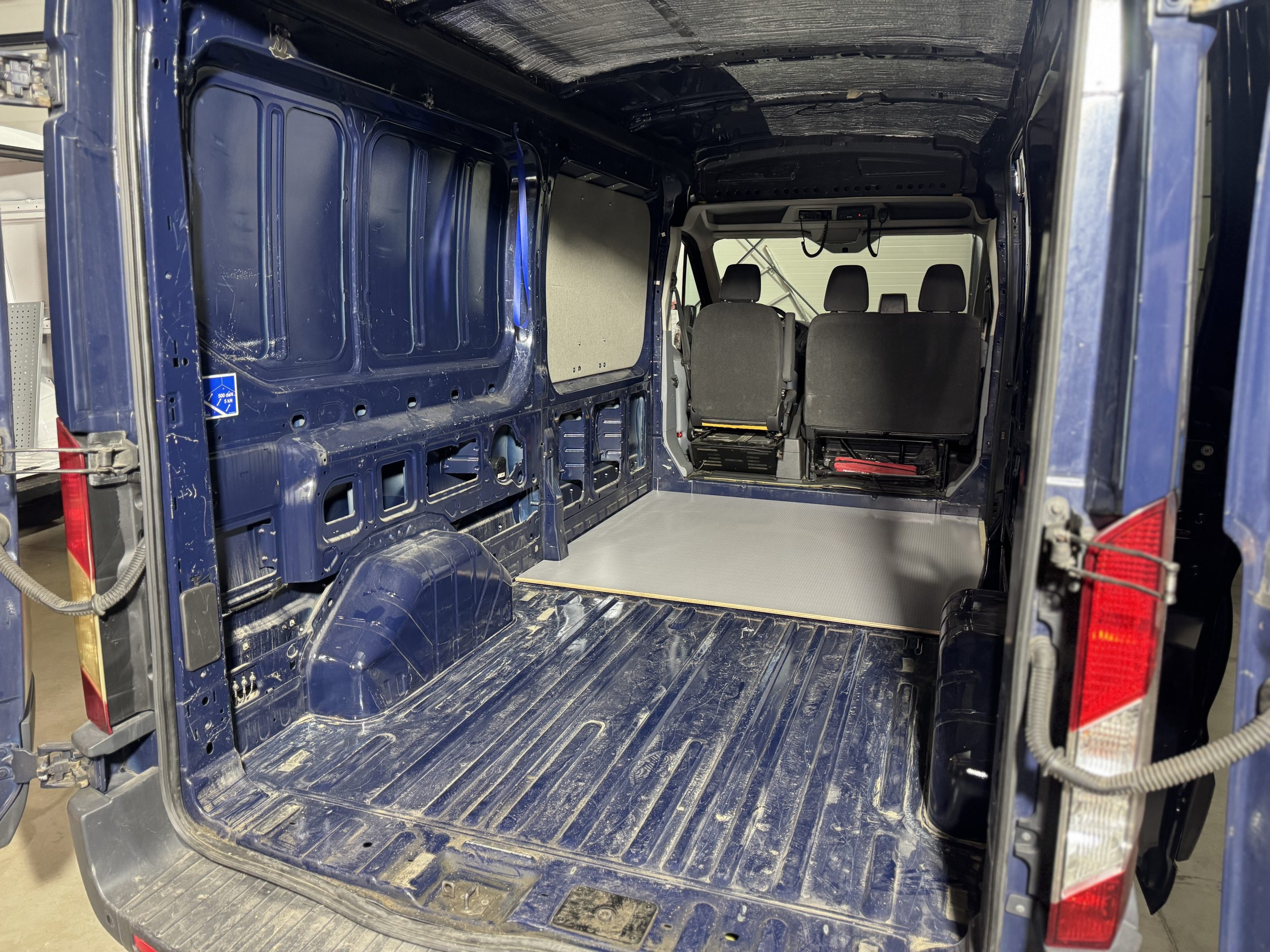

W części ładunkowej wykonaliśmy zabudowę ścian bocznych i tylnych, a także ścianę grodziową oddzielającą przestrzeń ładunkową od pasażerskiej. Od strony części pasażerskiej wykonano również zabudowę ściany grodziowej. Uzupełnieniem zabudowy są obudowy fotela ze sklejki – w części przedniej i bocznej – oraz zabudowa dwóch nadkoli.

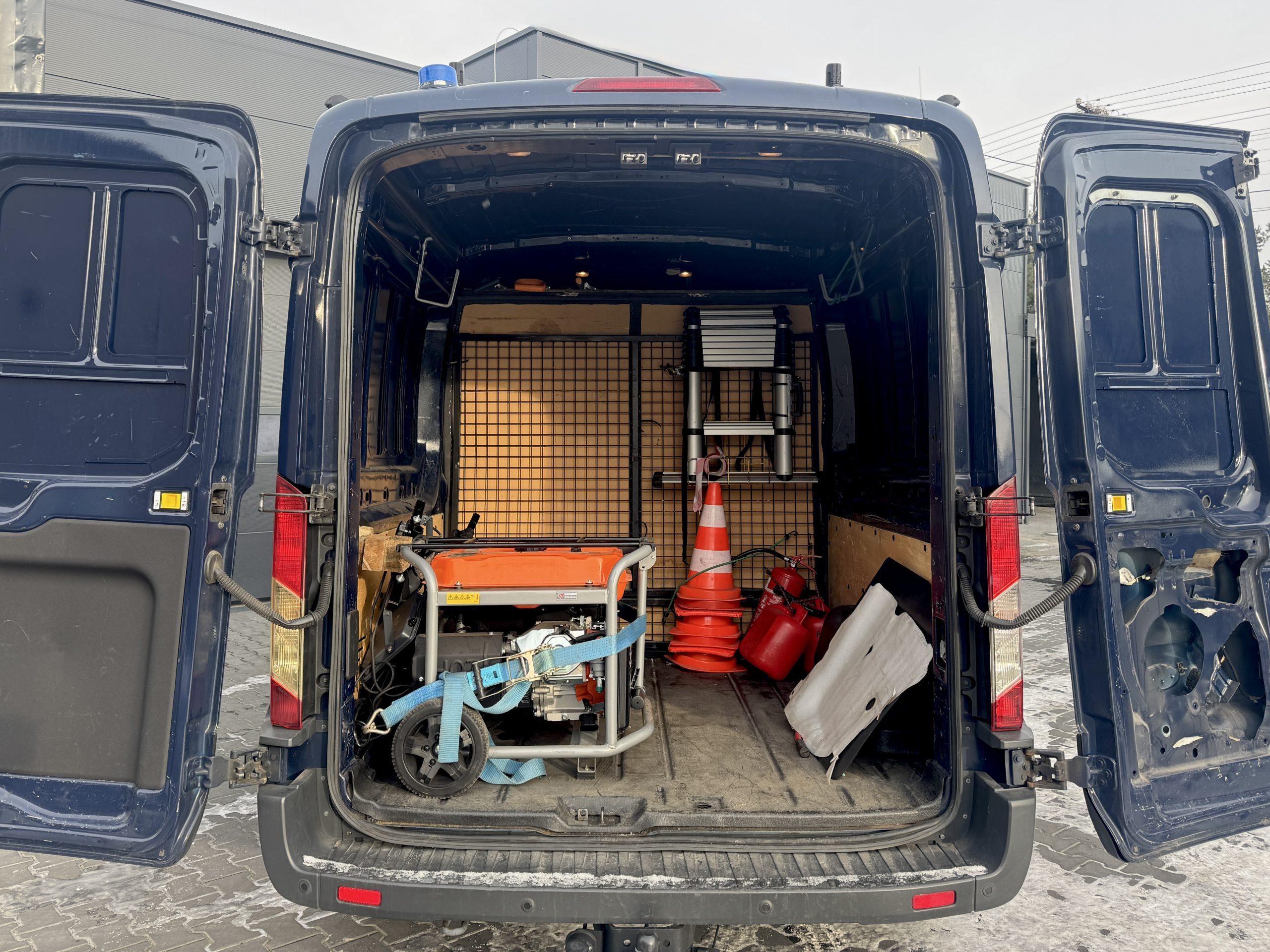

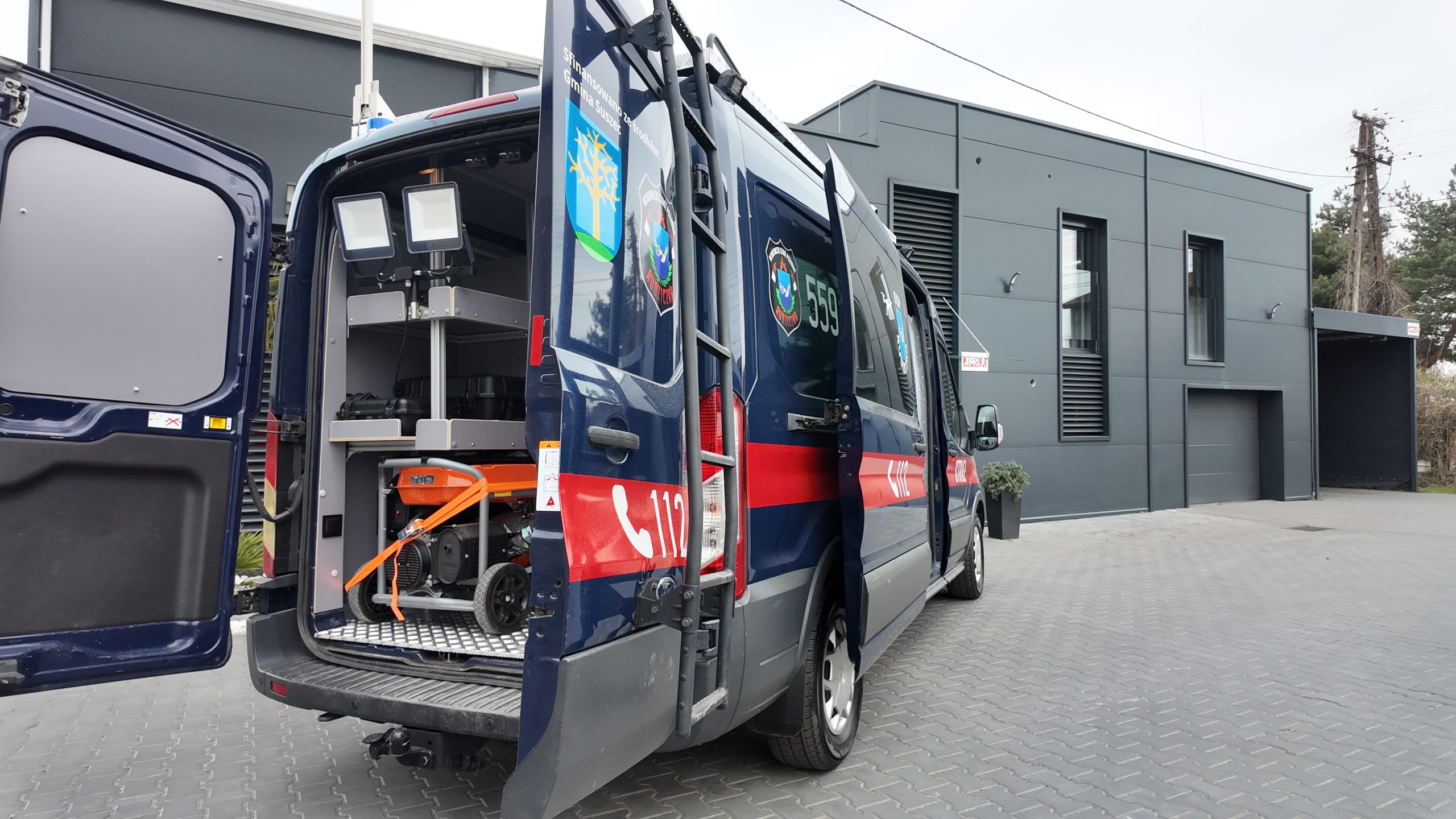

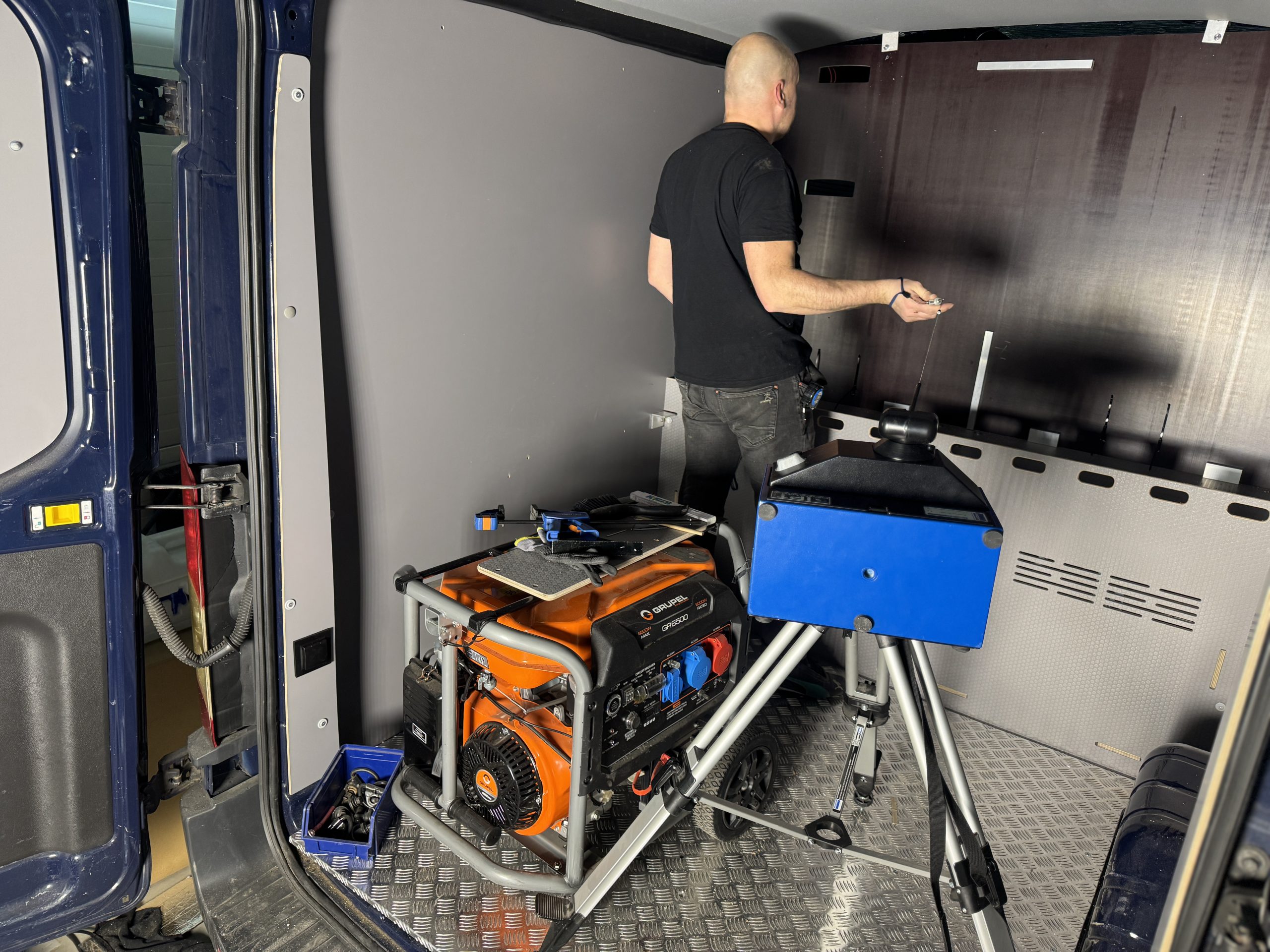

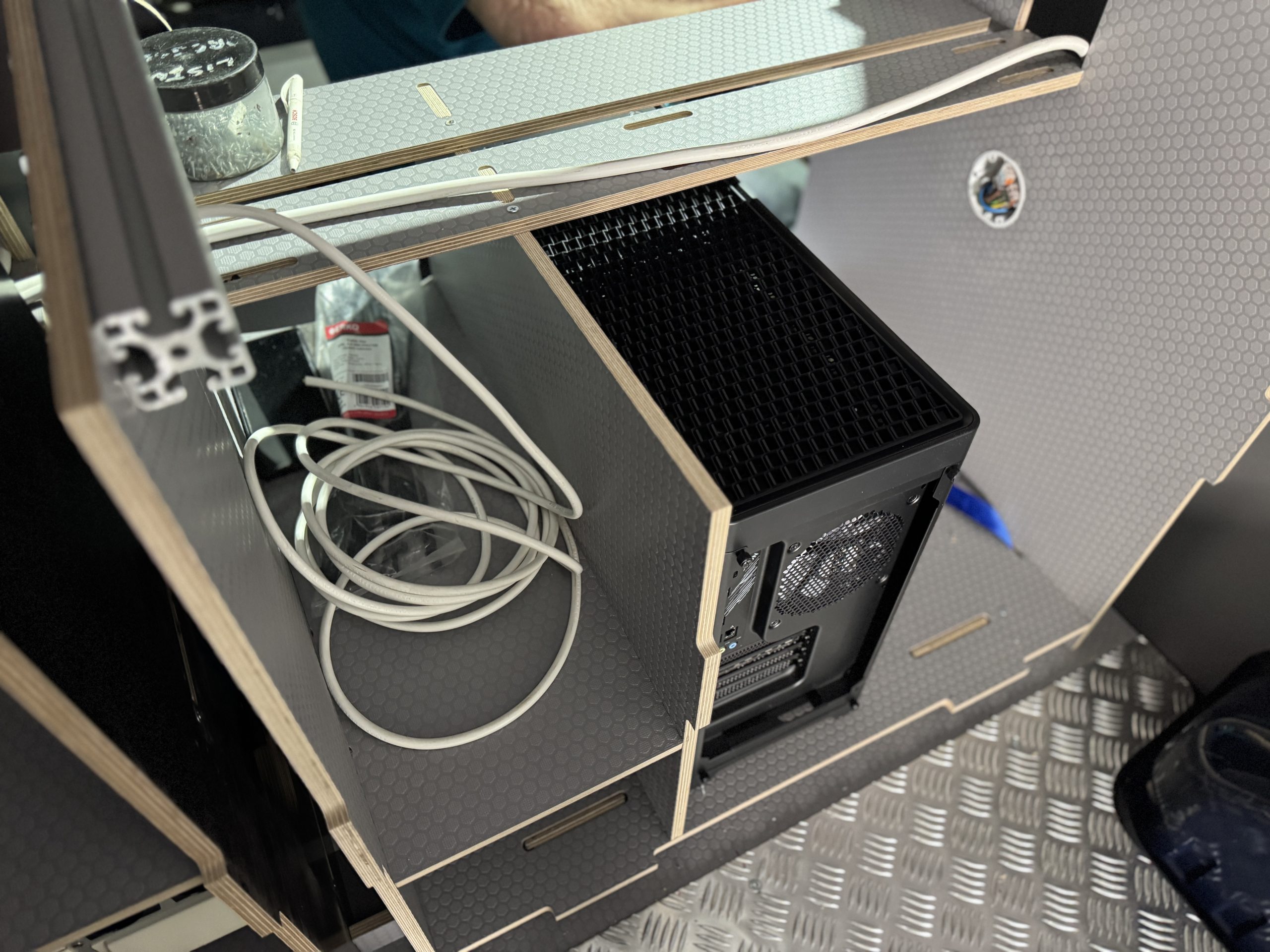

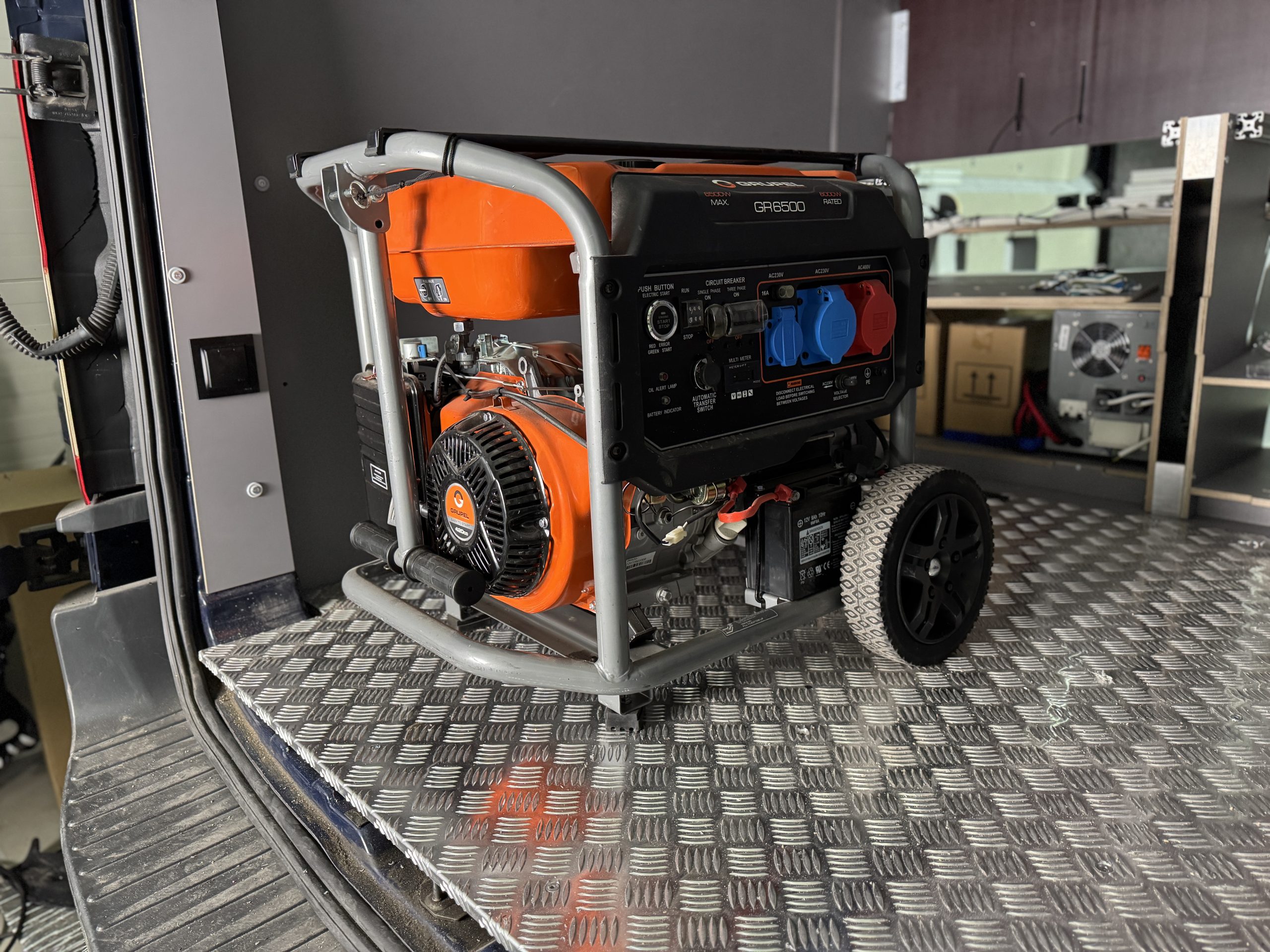

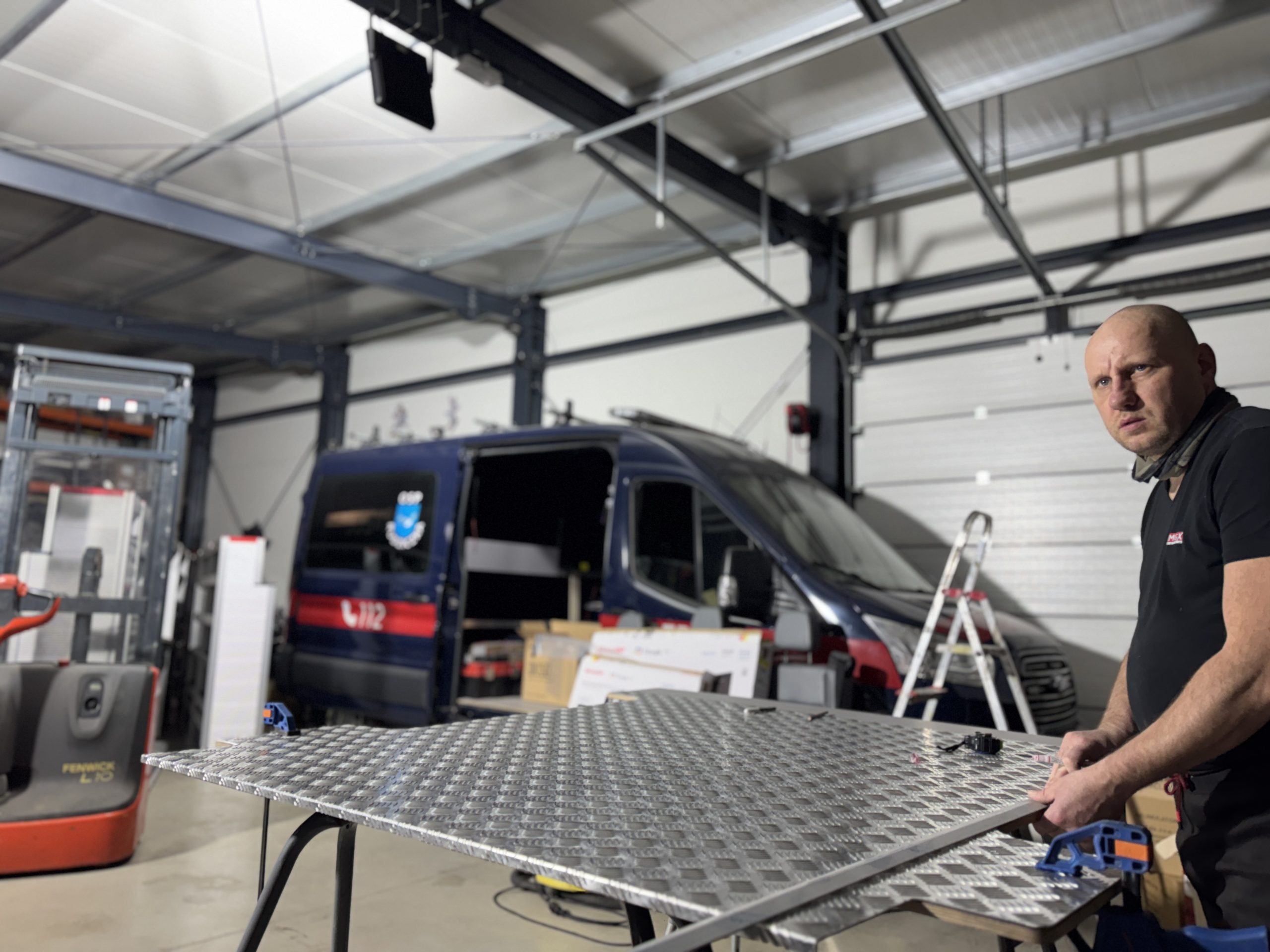

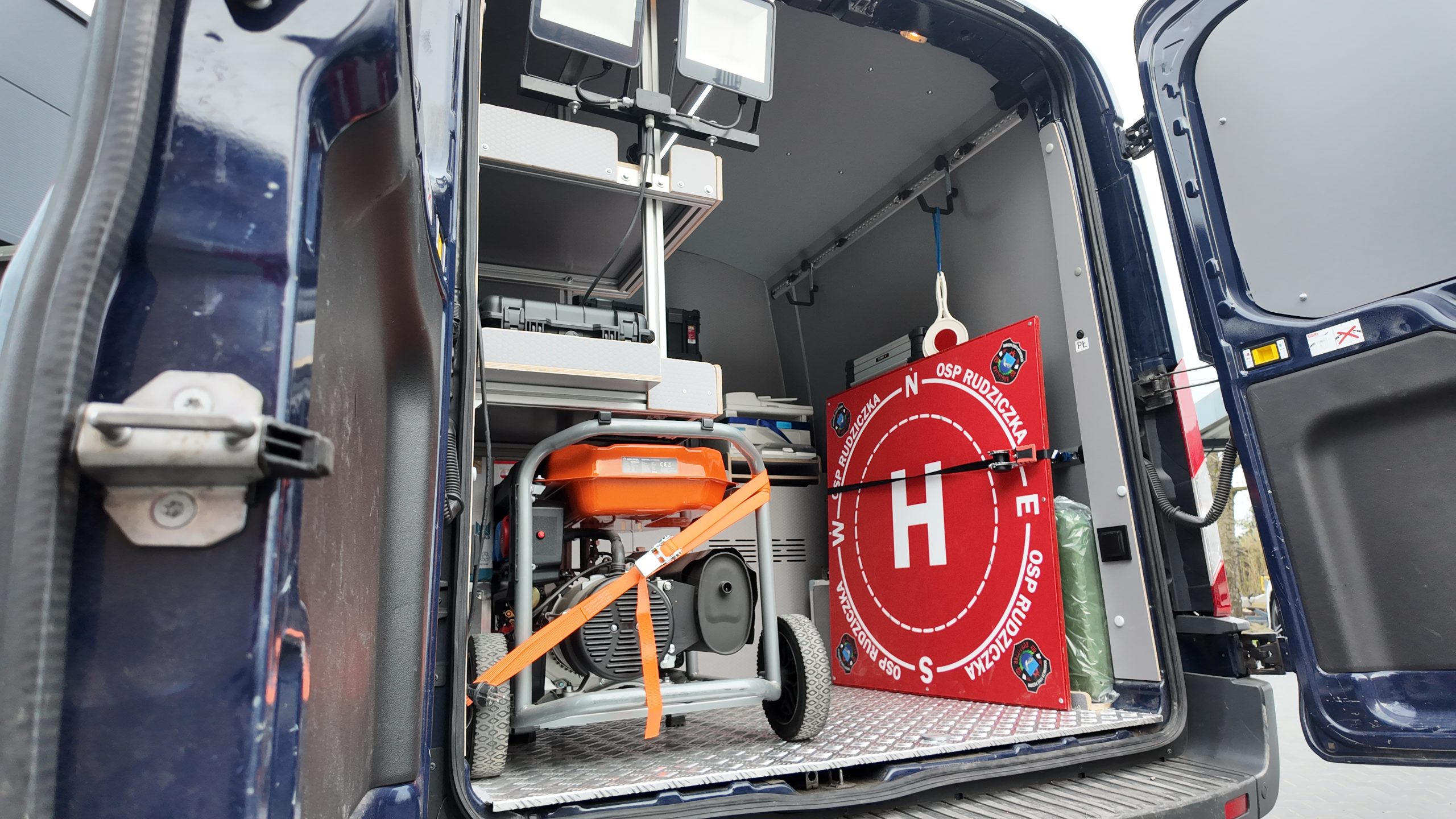

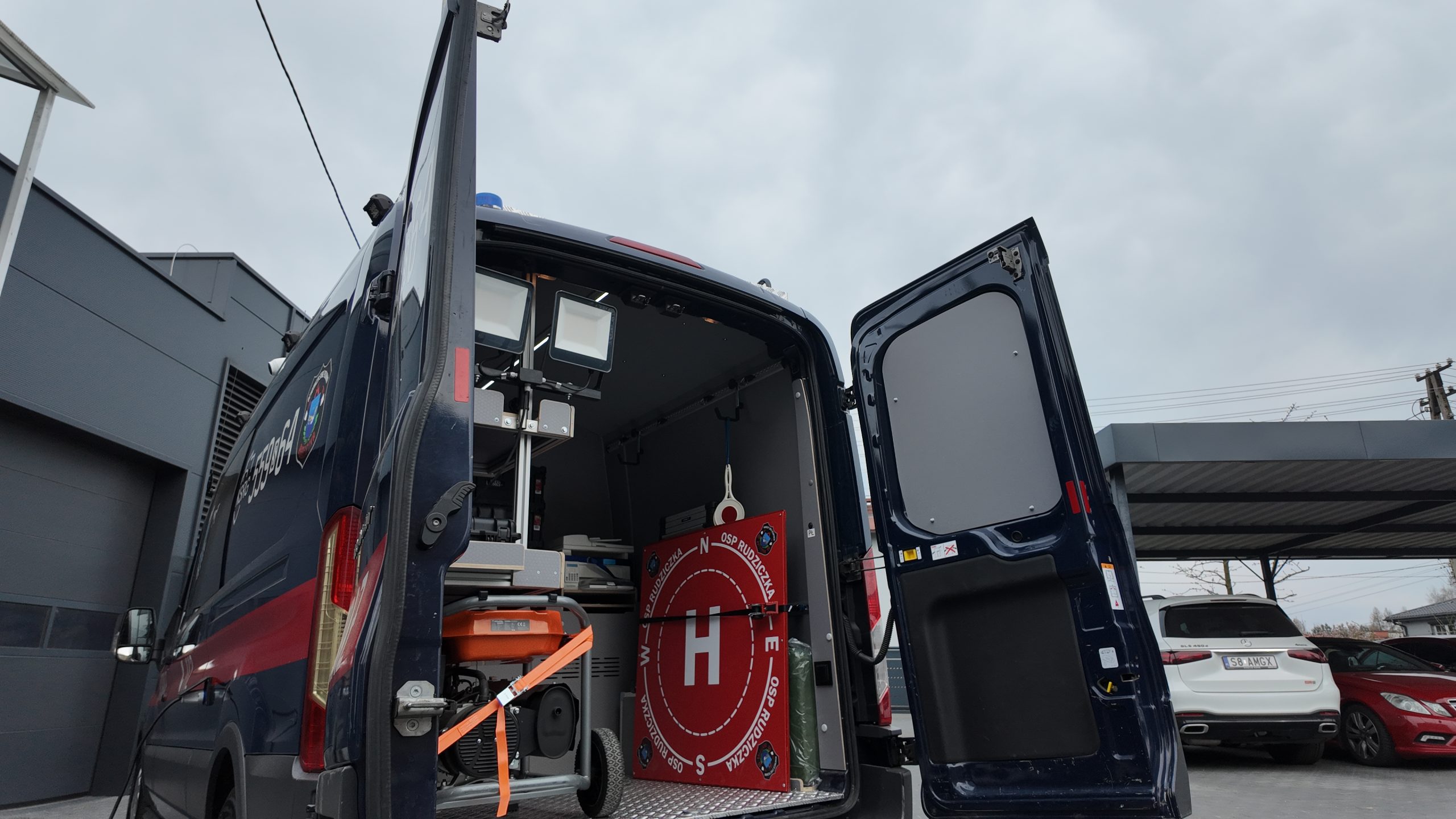

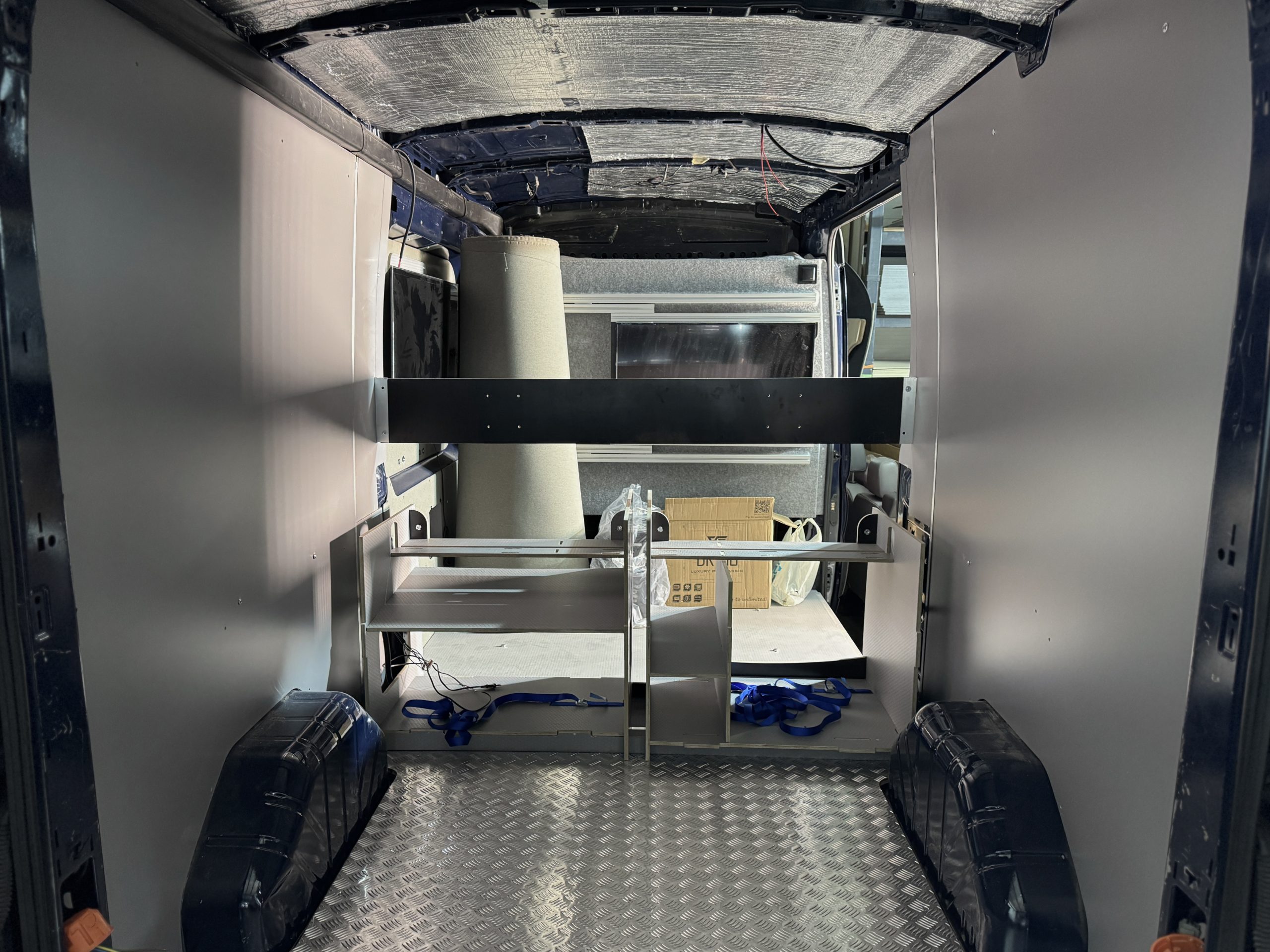

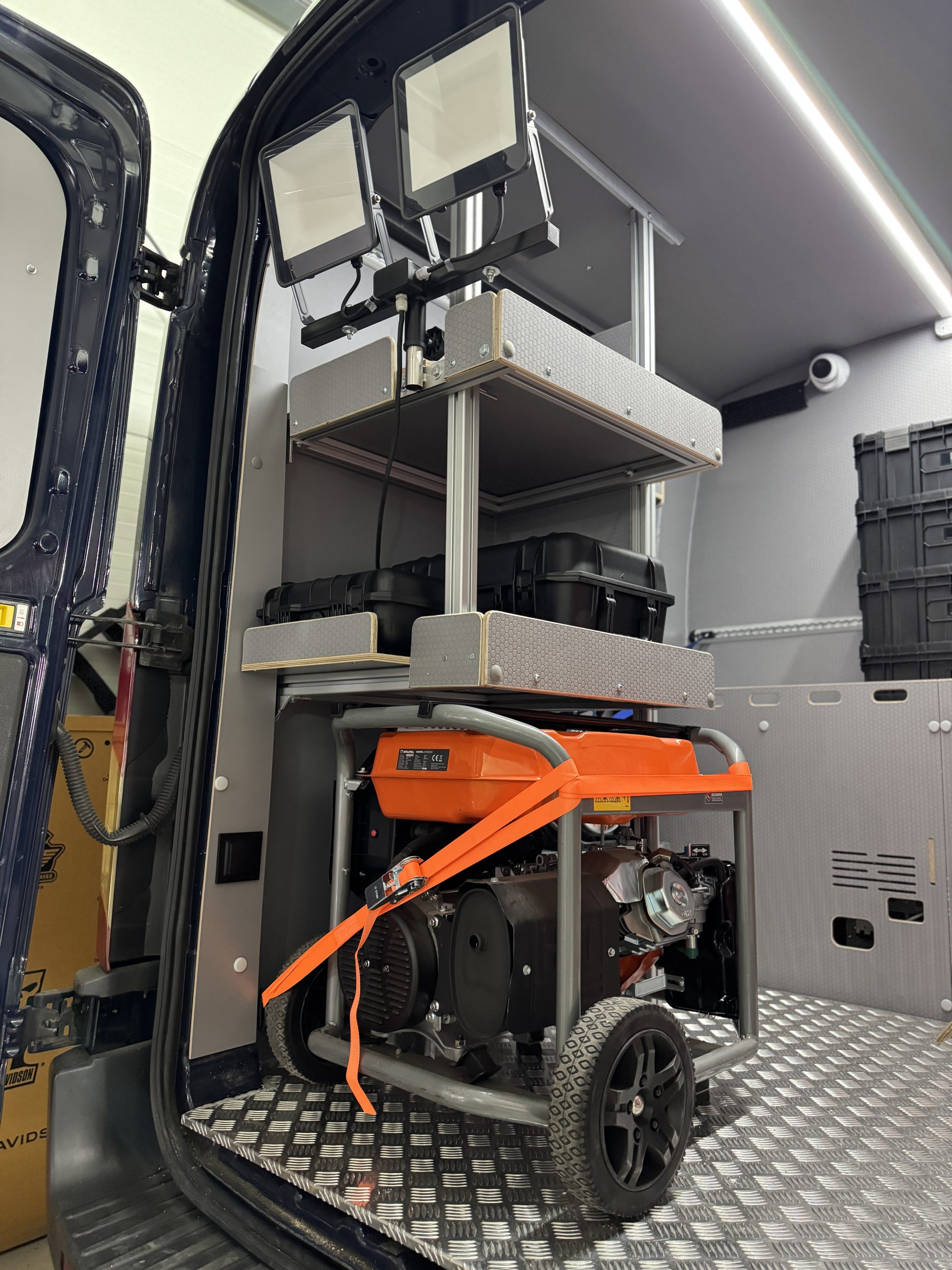

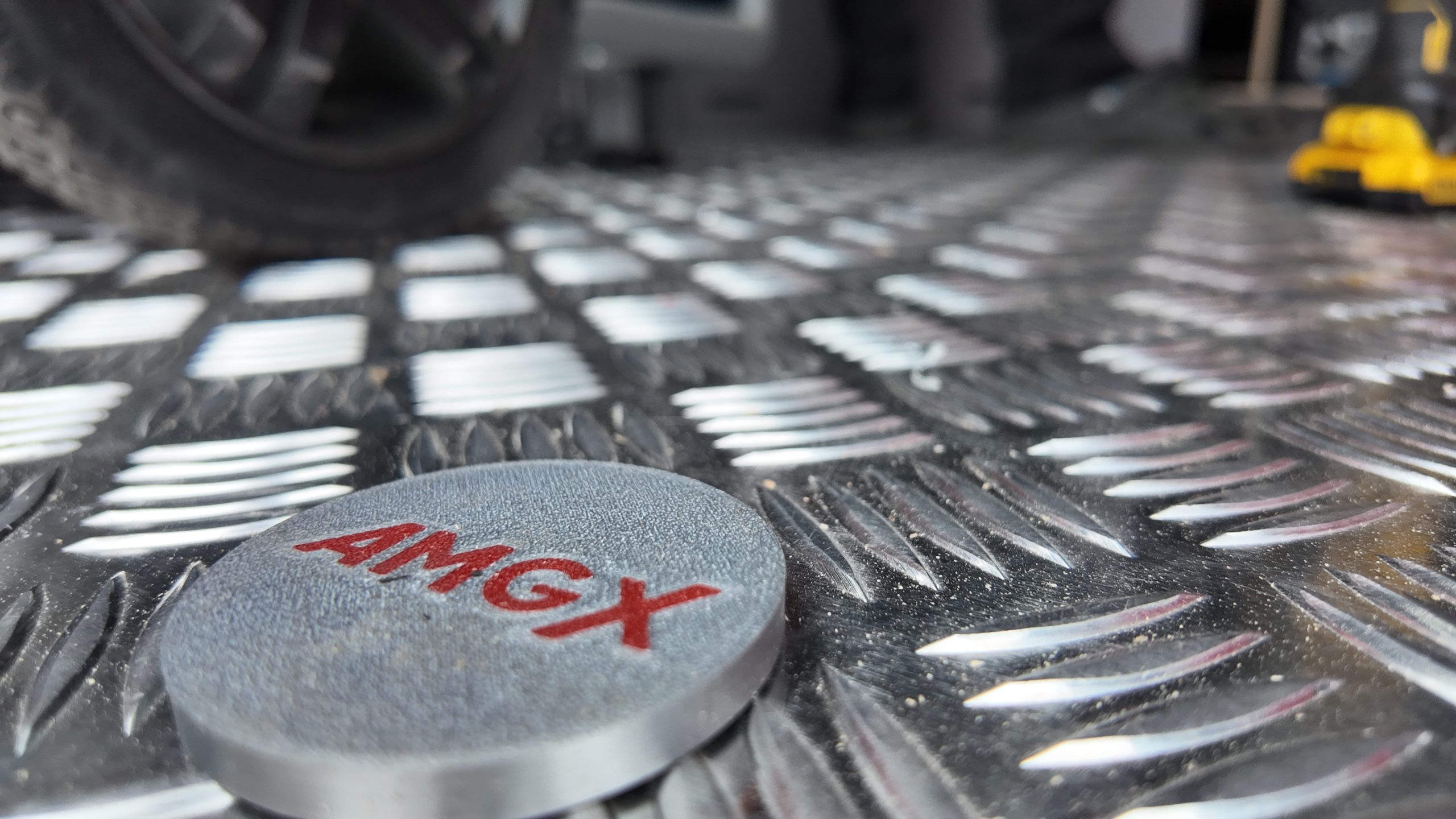

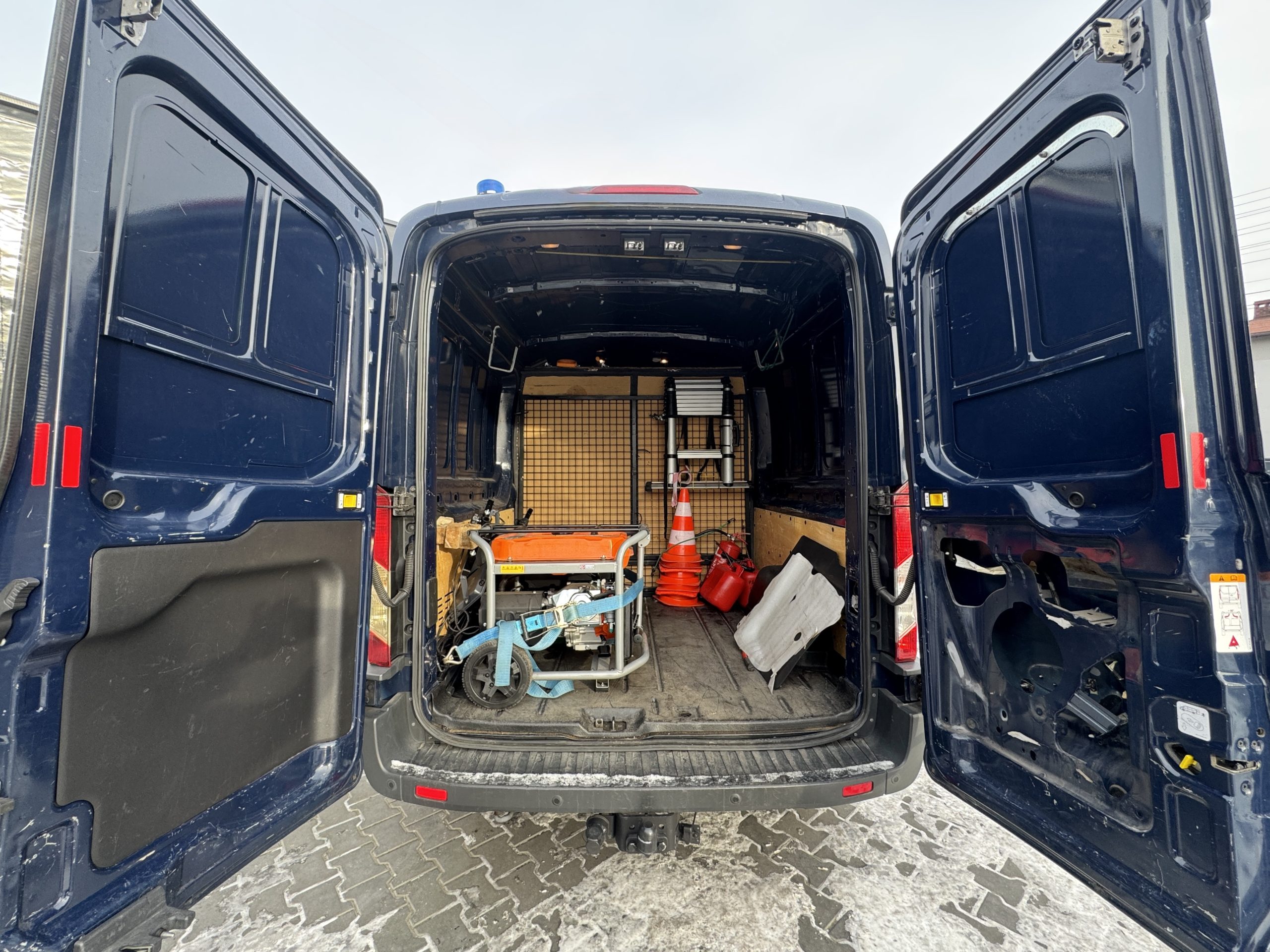

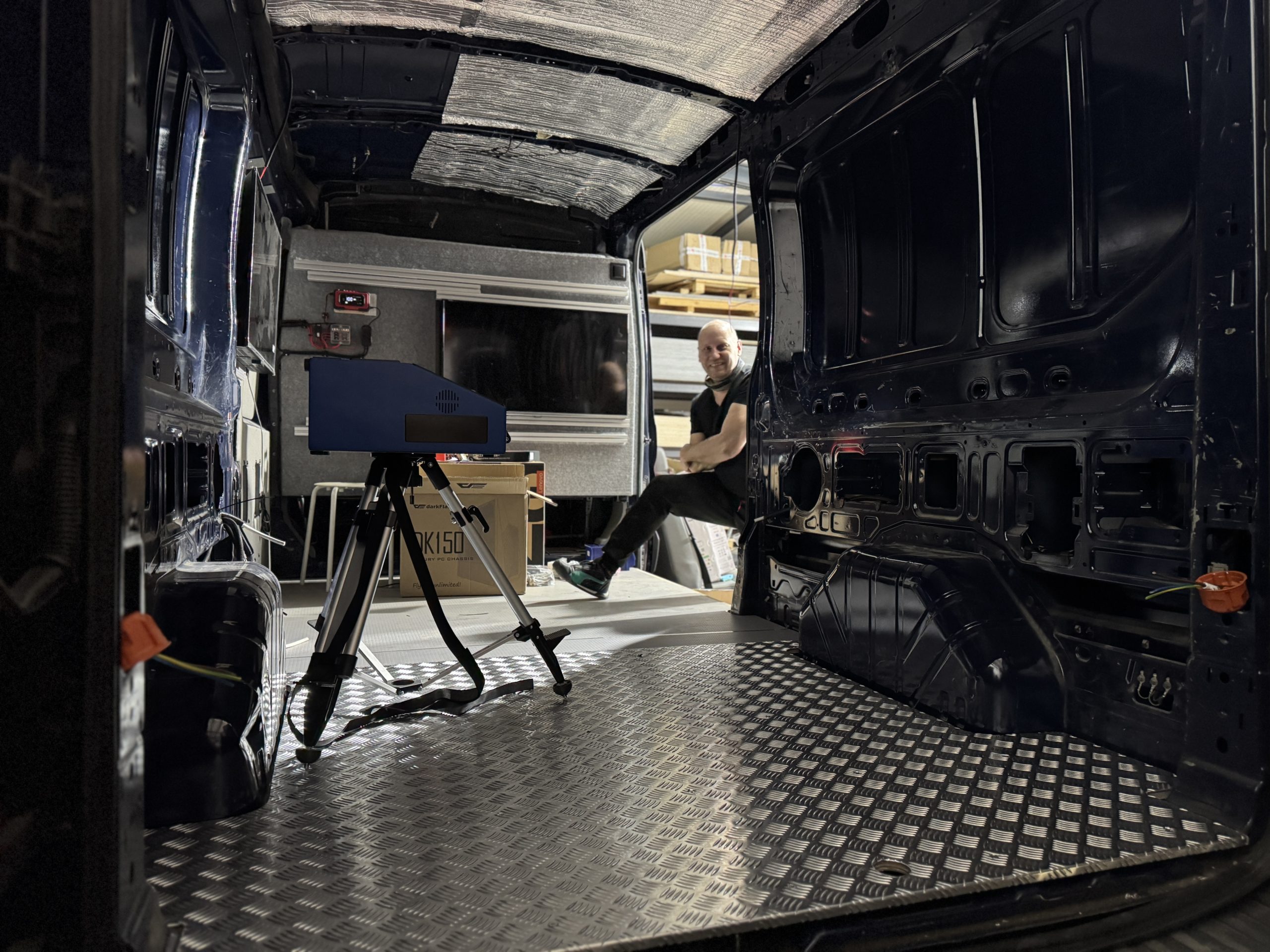

W części ładunkowej zastosowaliśmy dodatkowo blachę ryflowaną, która stanowi wytrzymałą warstwę ochronną powierzchni podłogi. Takie rozwiązanie sprawdza się w przestrzeni przeznaczonej do transportu sprzętu, gdzie istotna jest odporność na intensywną eksploatację oraz uszkodzenia mechaniczne.
Zabudowa dachu i wyposażenie zewnętrzne

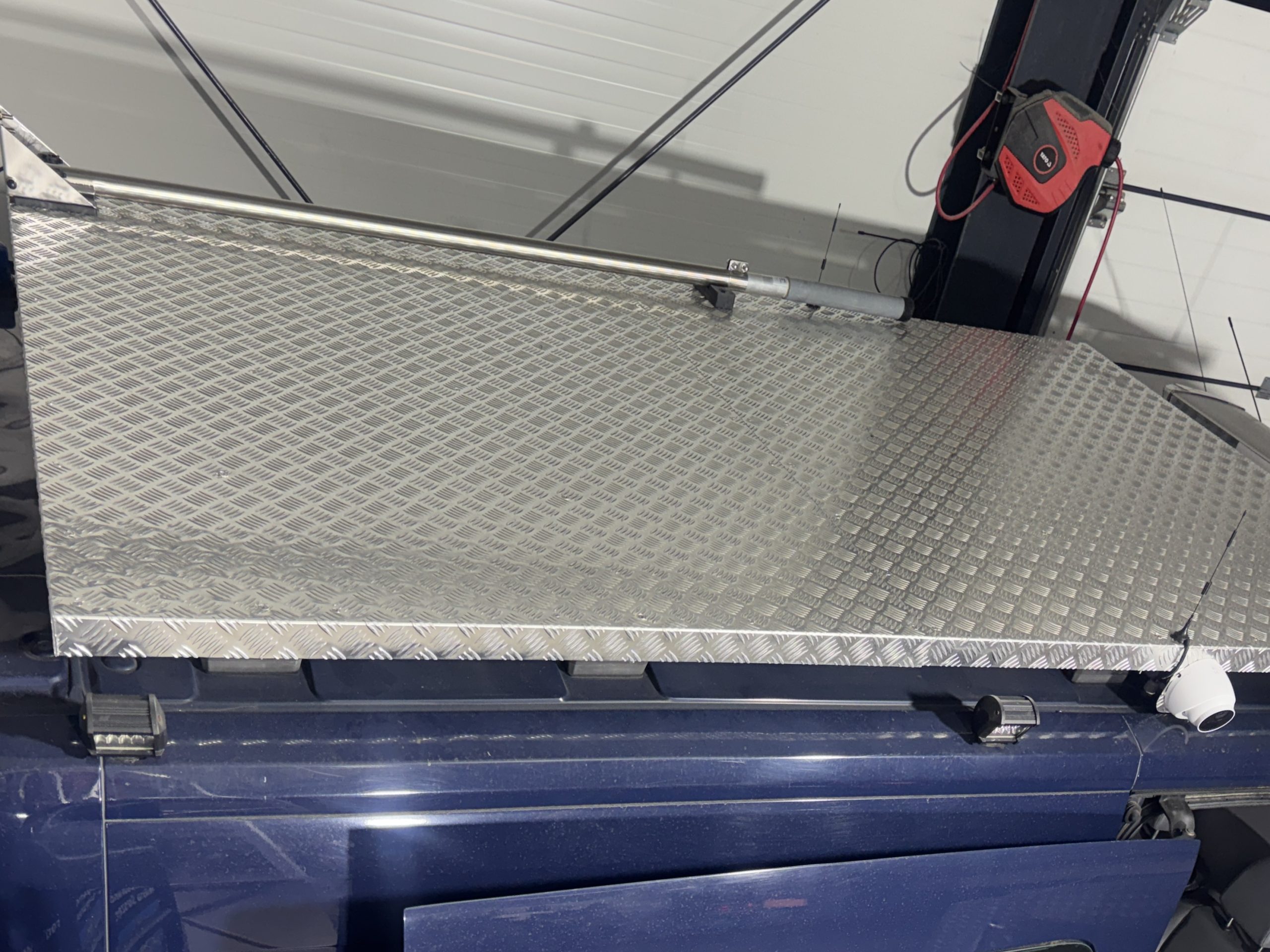

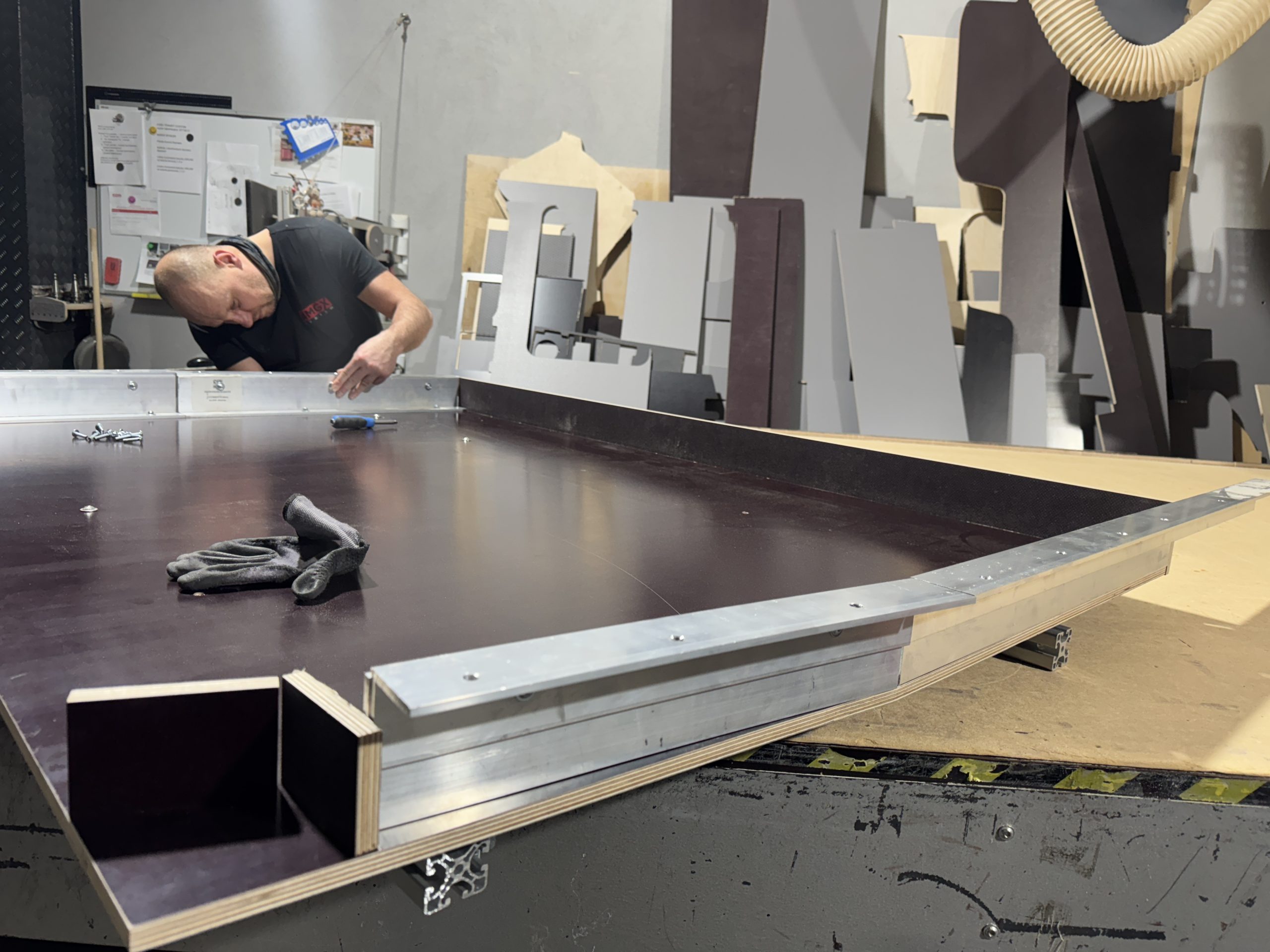

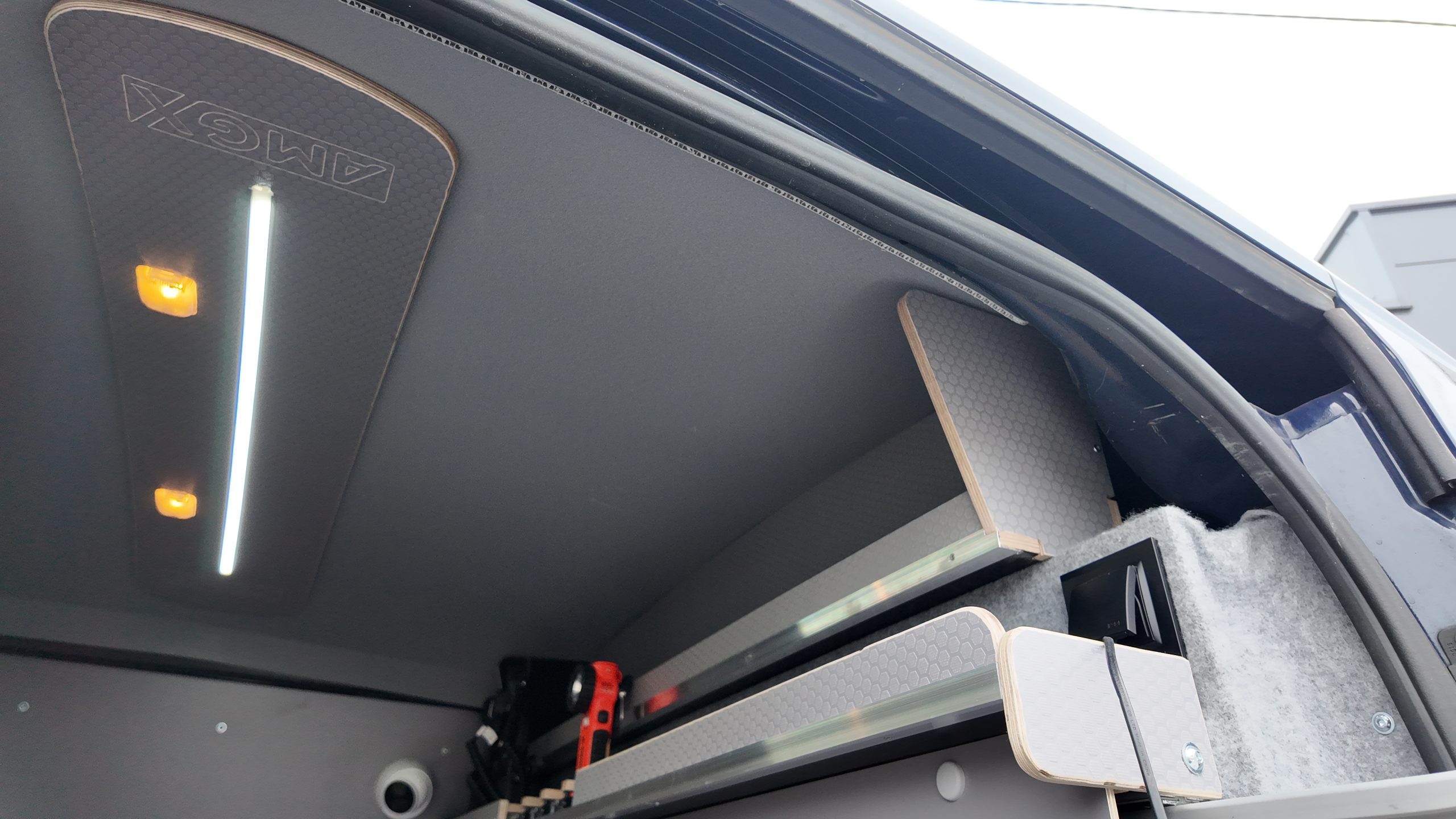

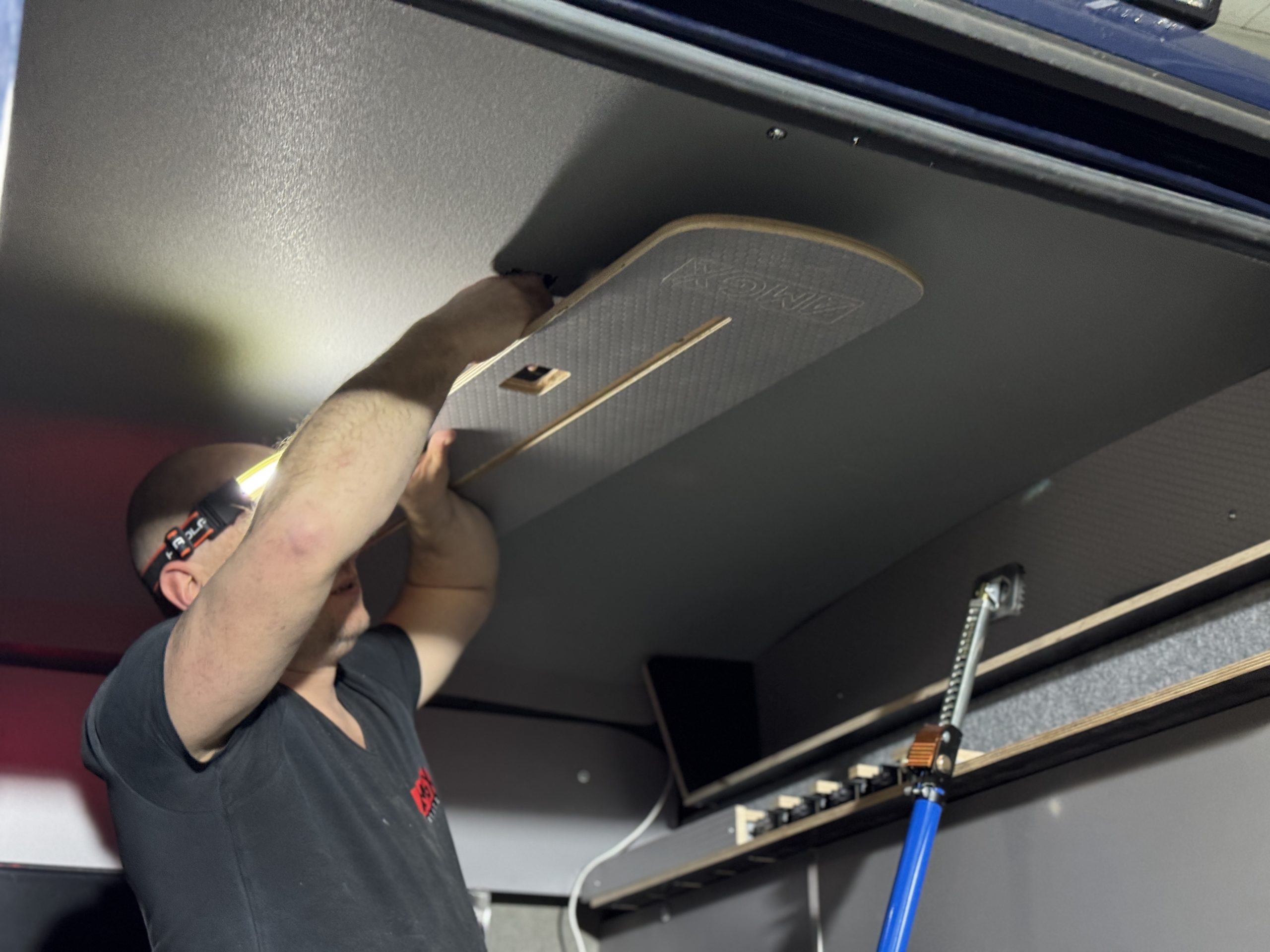

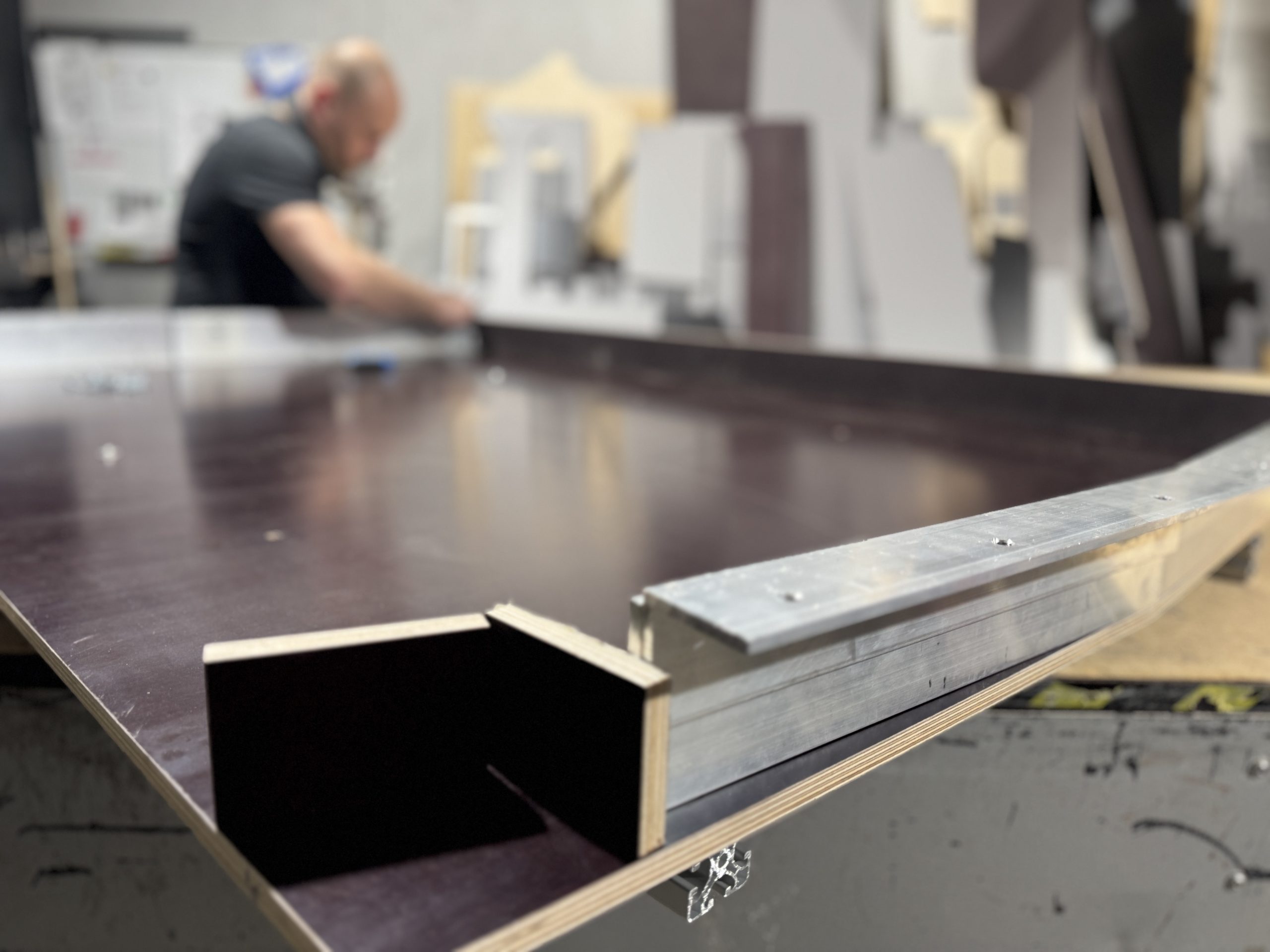

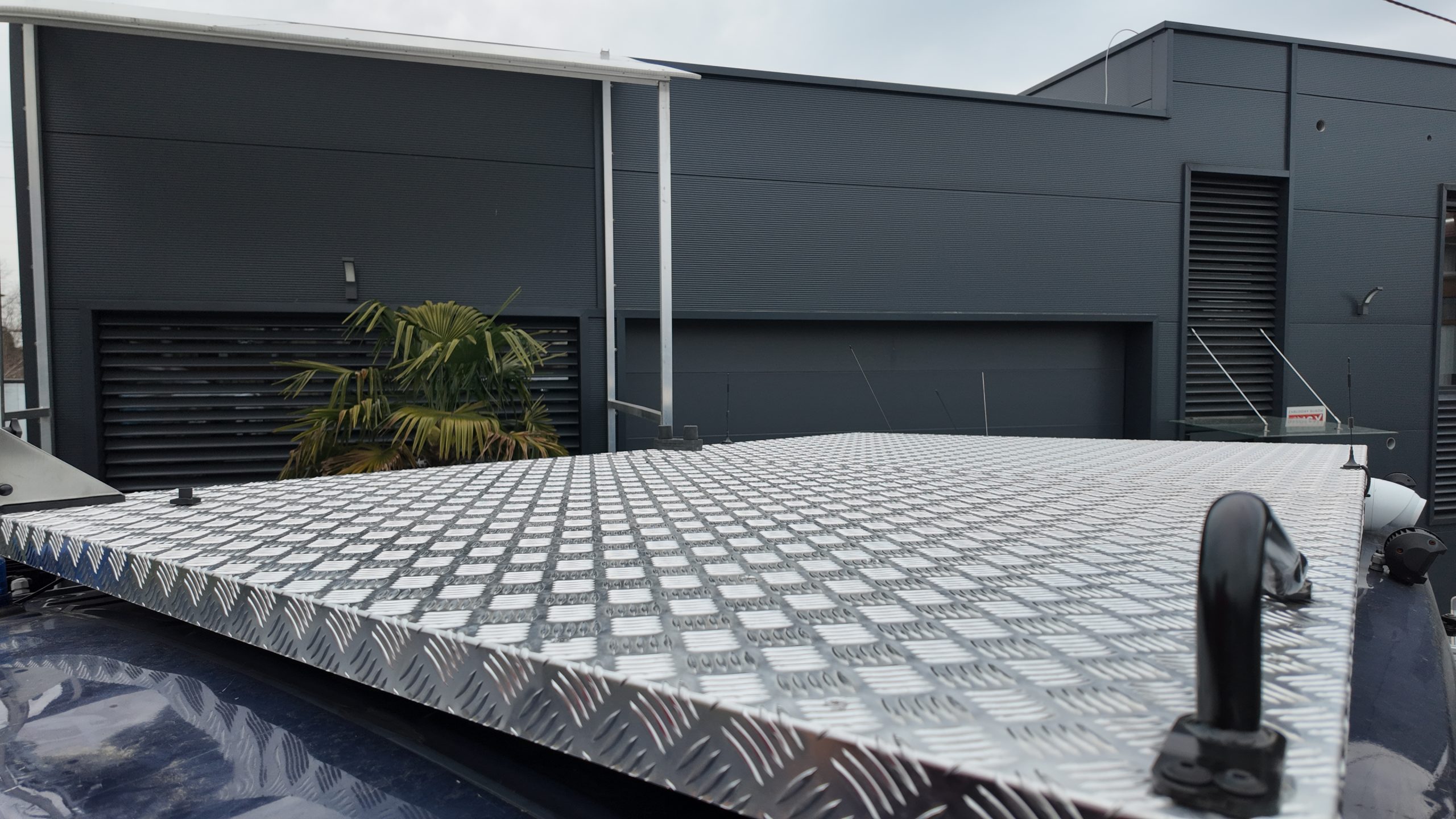

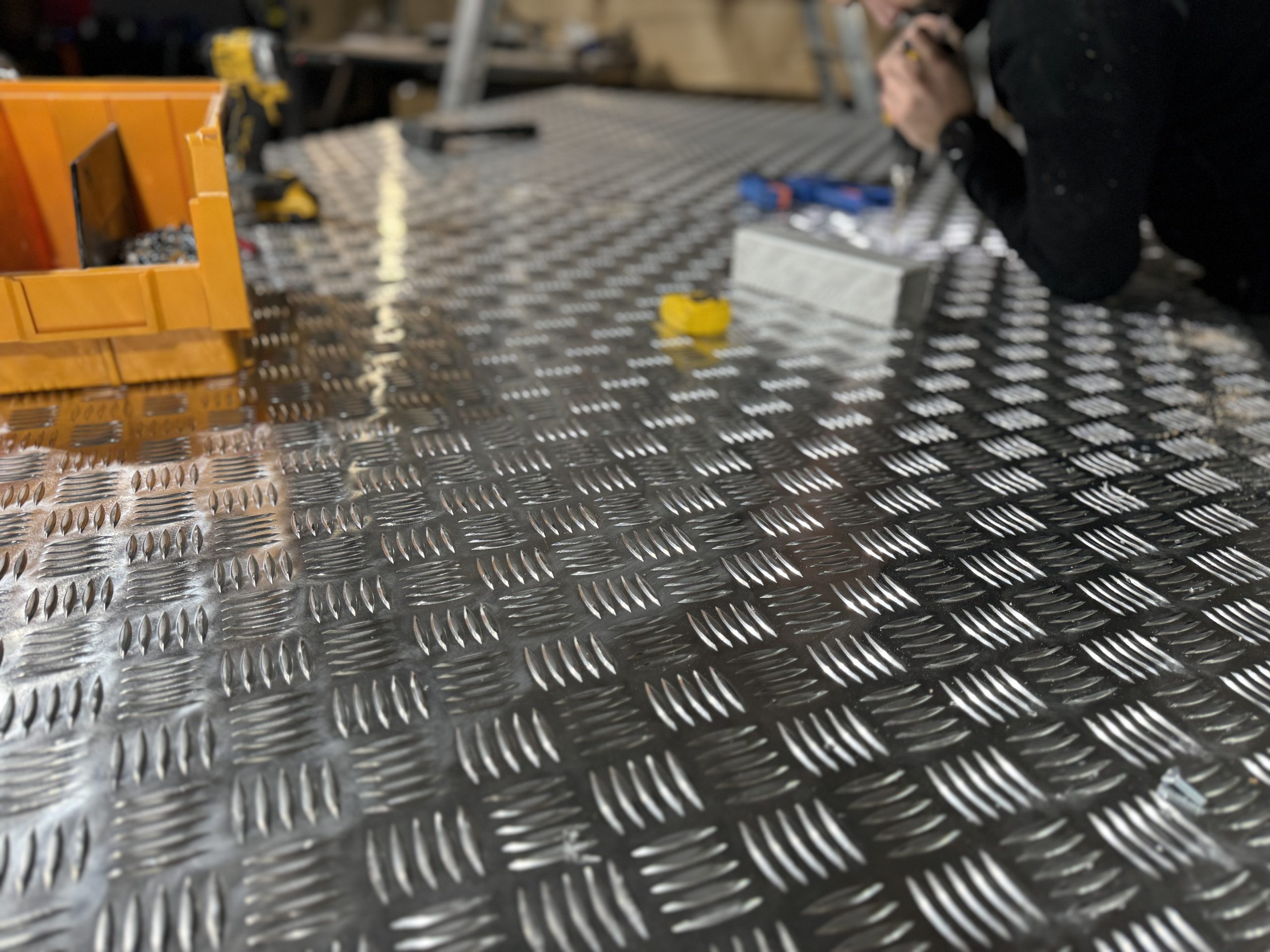

Dach pojazdu został wykonany w układzie warstwowym – w pierwszym etapie przygotowano podbudowę ze sklejki, a następnie powierzchnię zabezpieczono blachą ryflowaną. Analogiczne rozwiązanie zastosowano w części ładunkowej, gdzie podłoga posiada podbudowę ze sklejki oraz wykończenie z blachy ryflowanej.

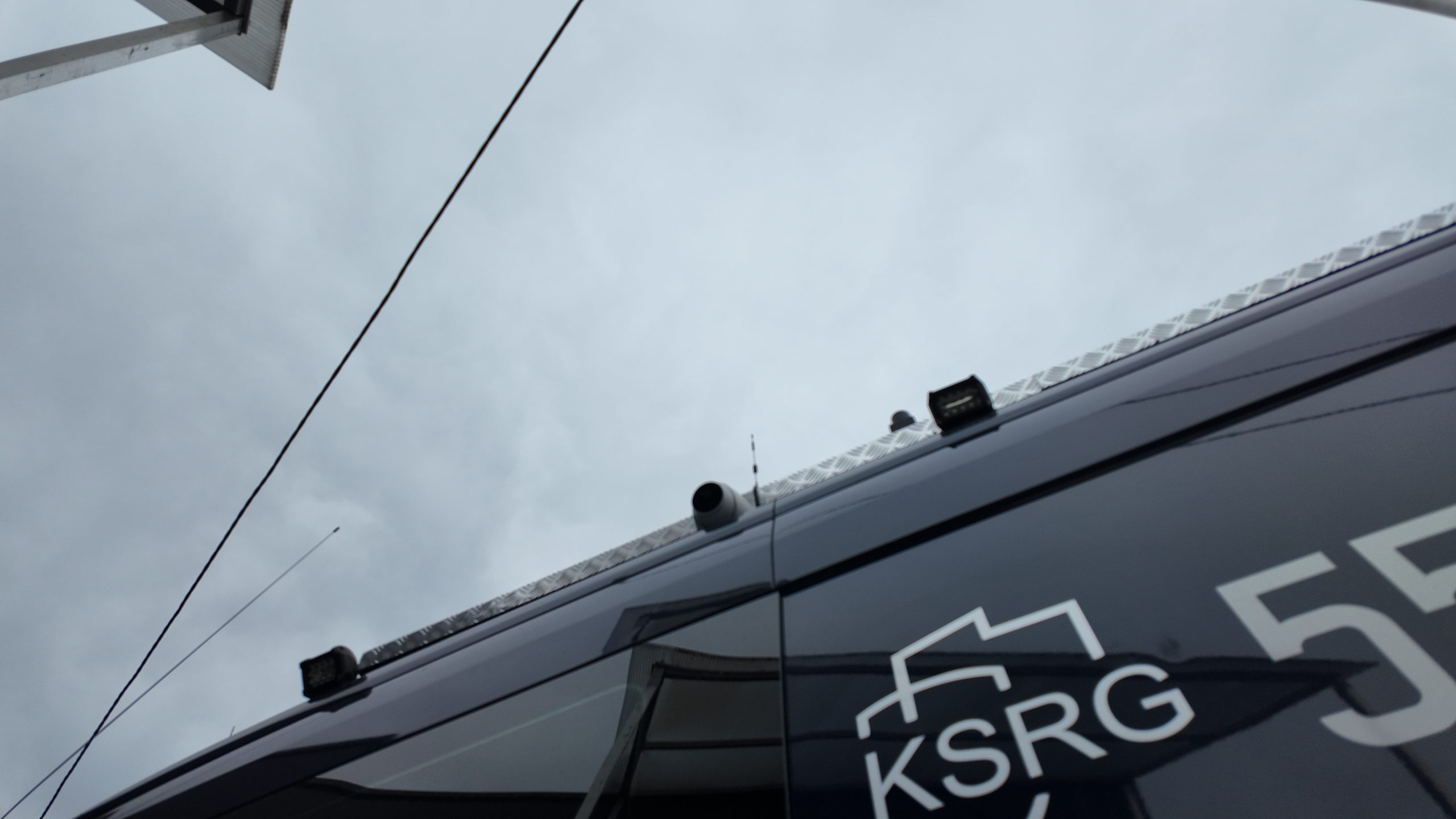

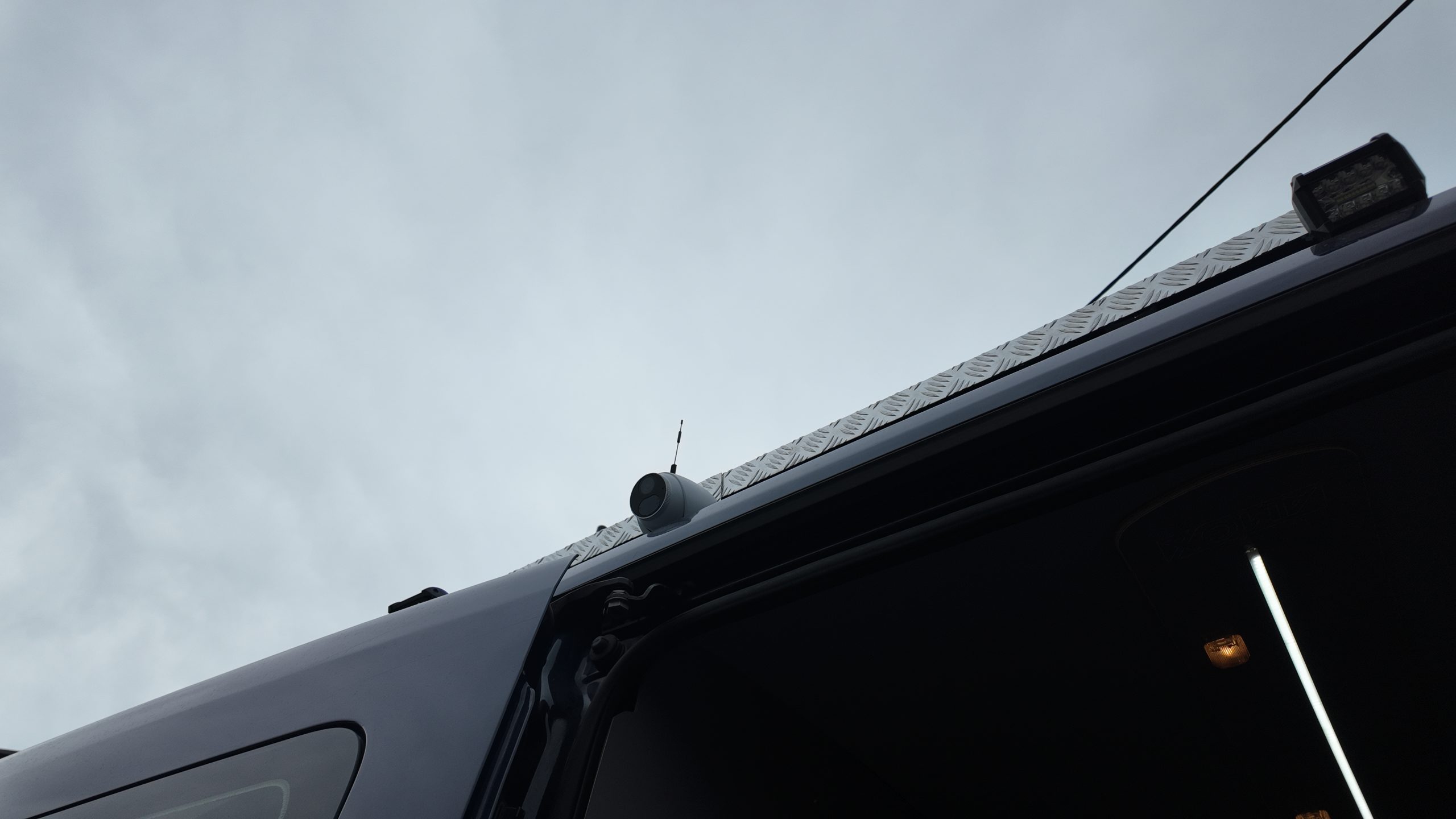

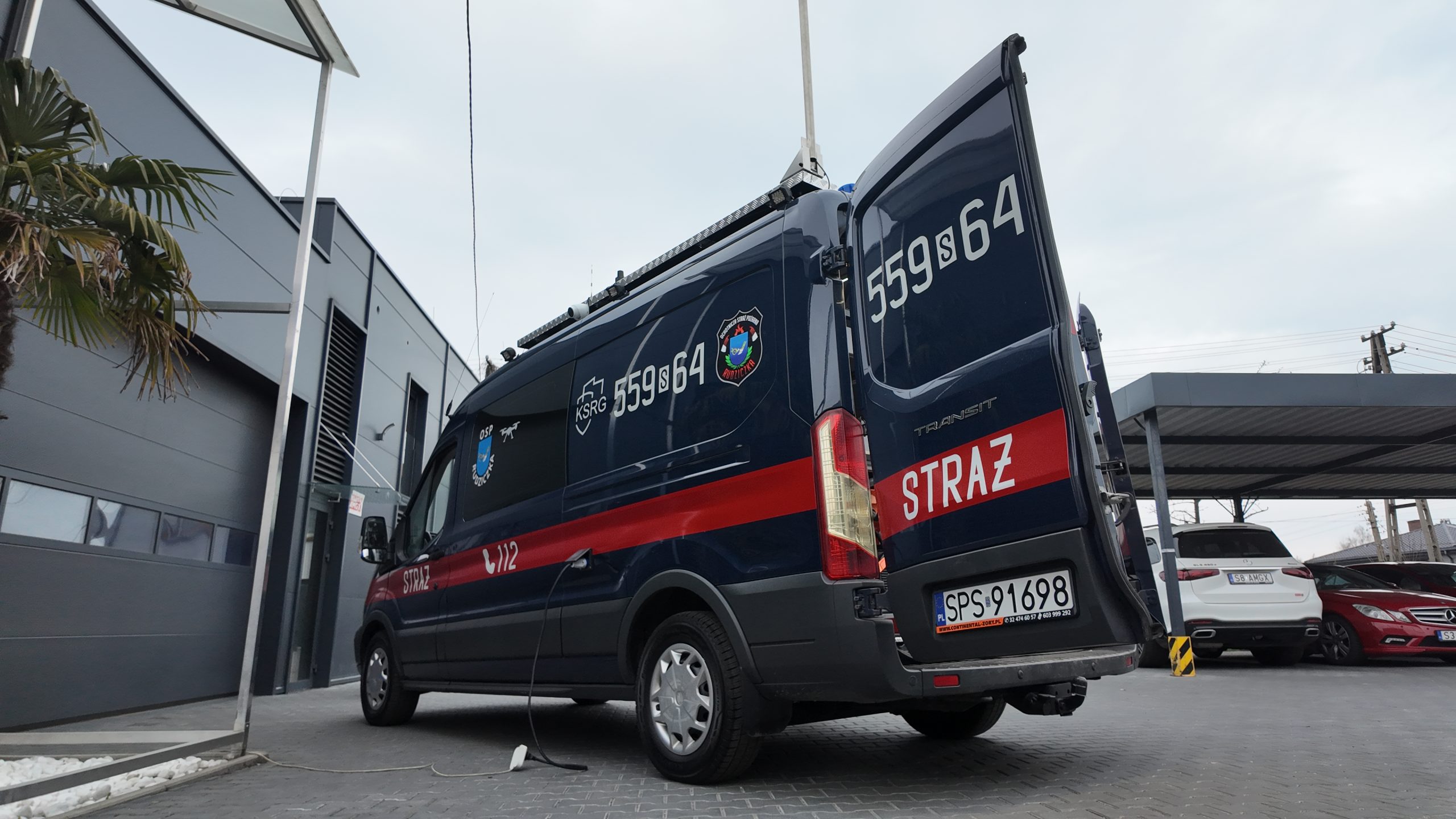

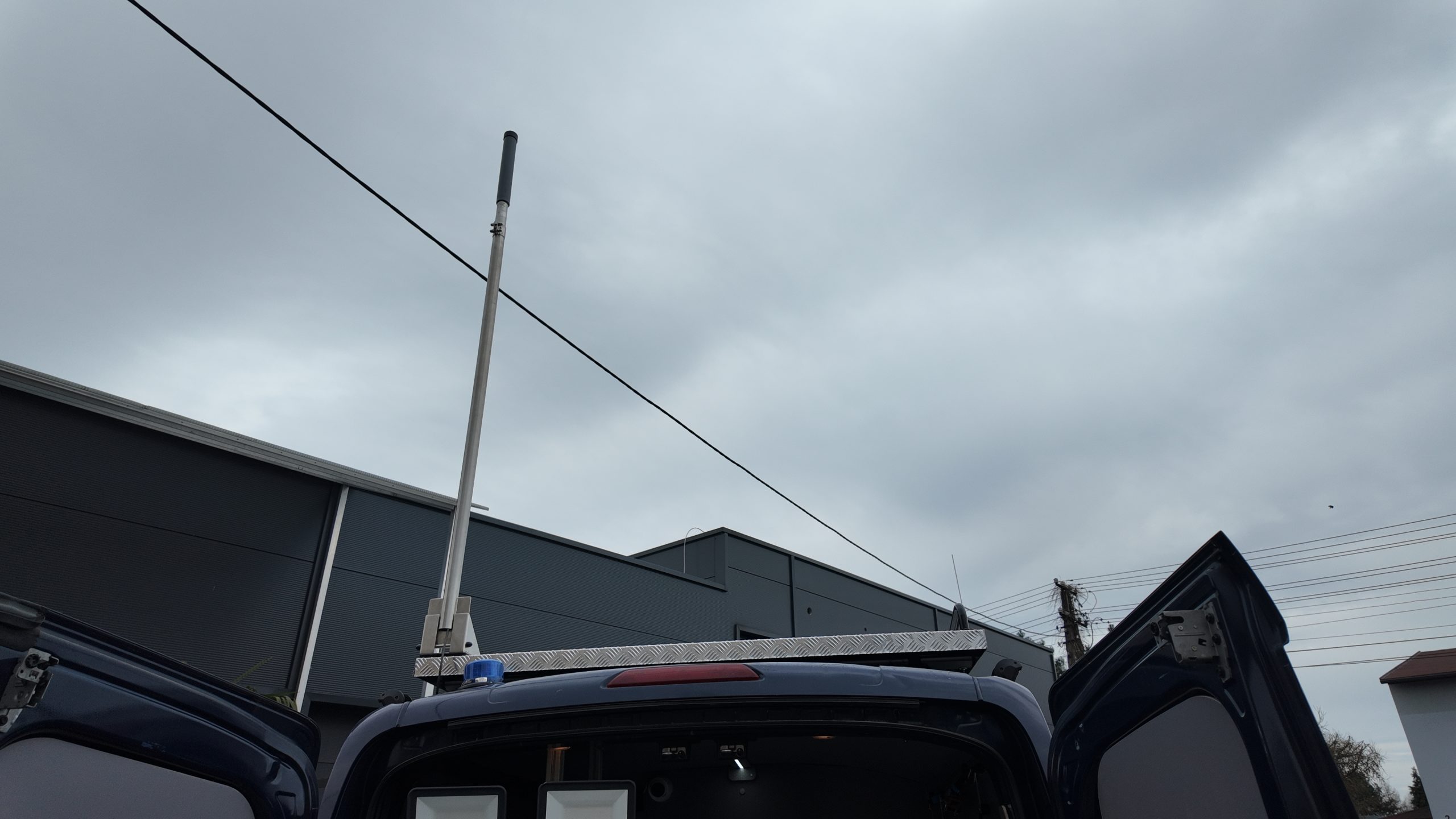

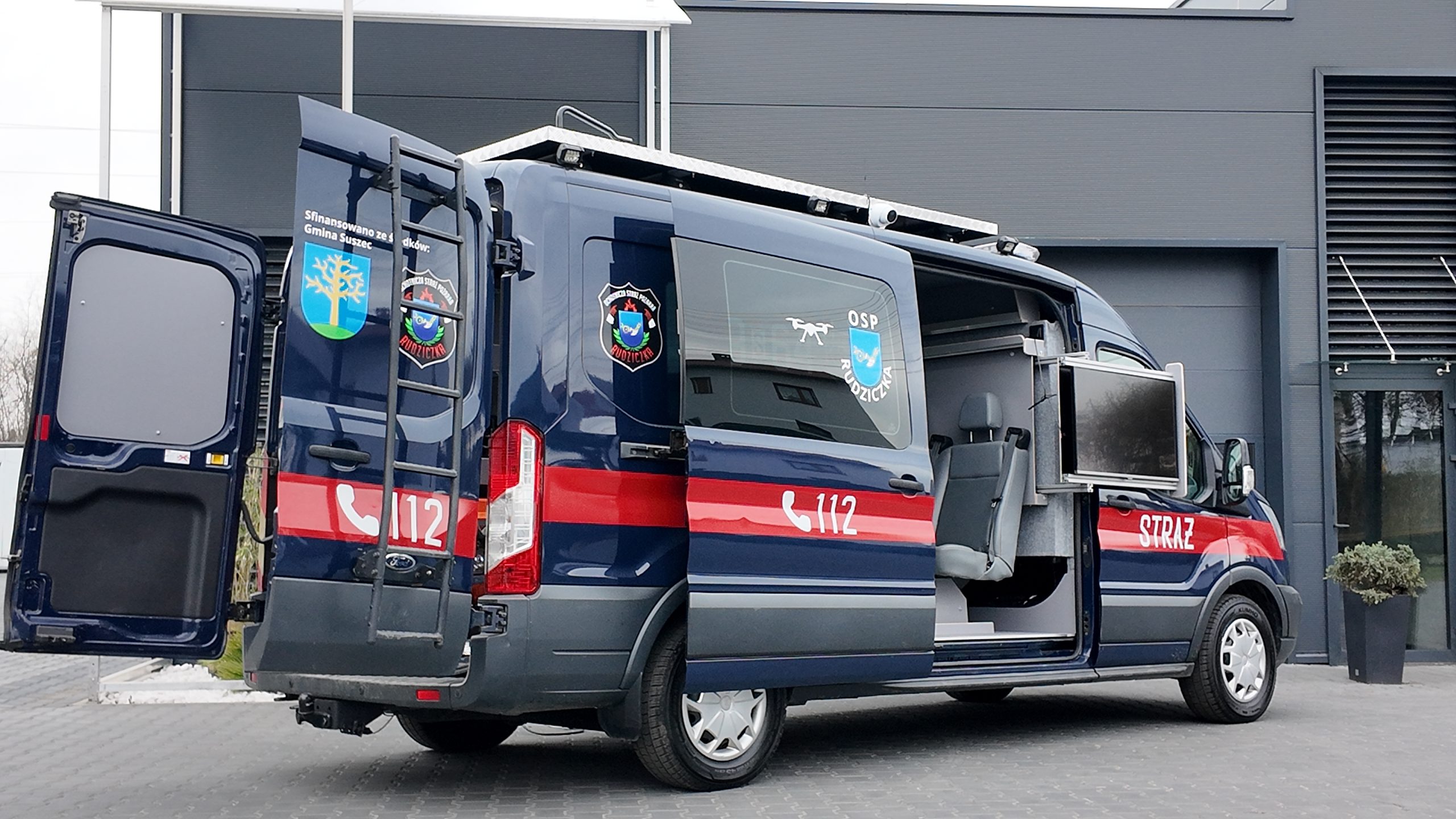

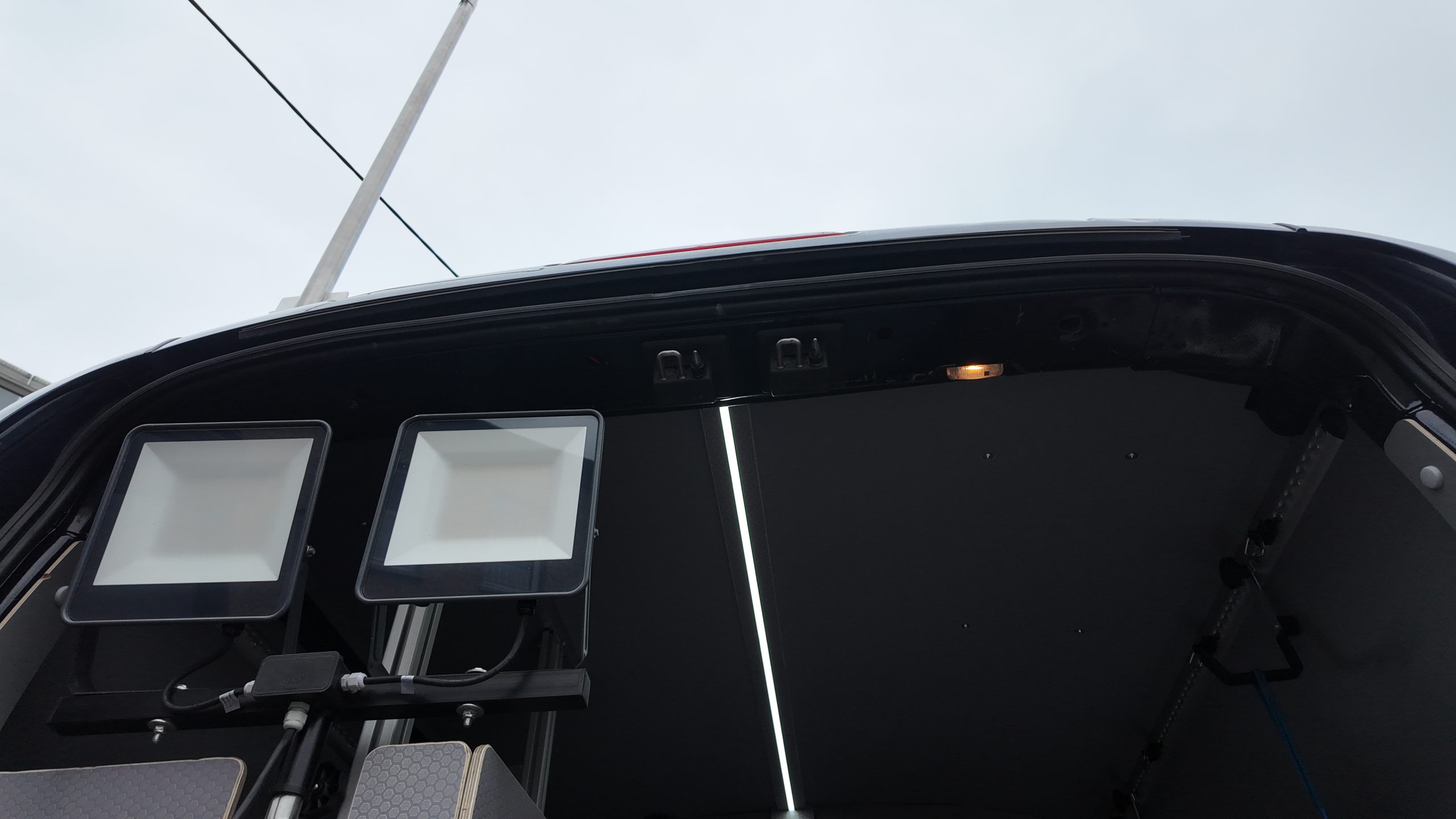

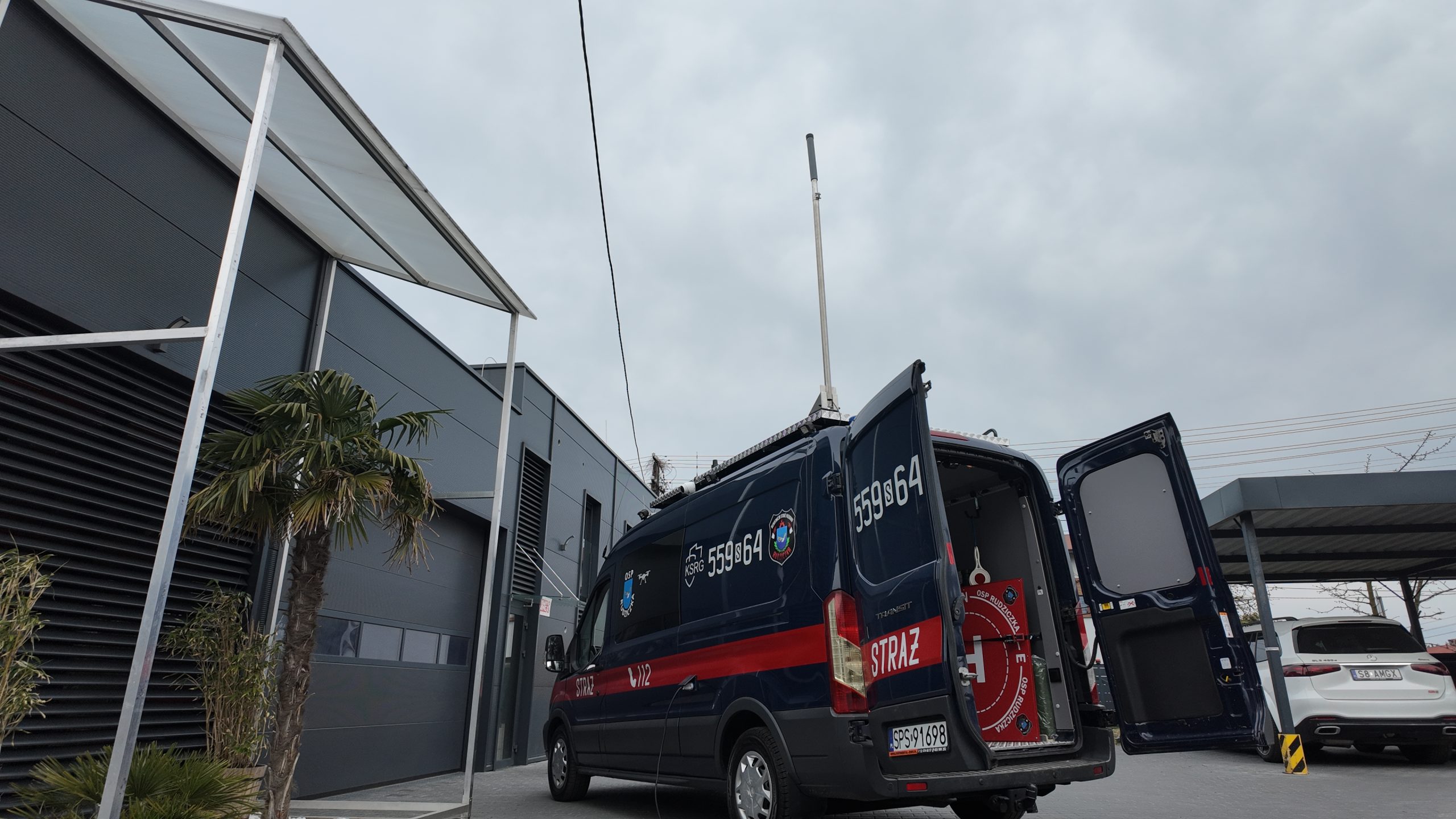

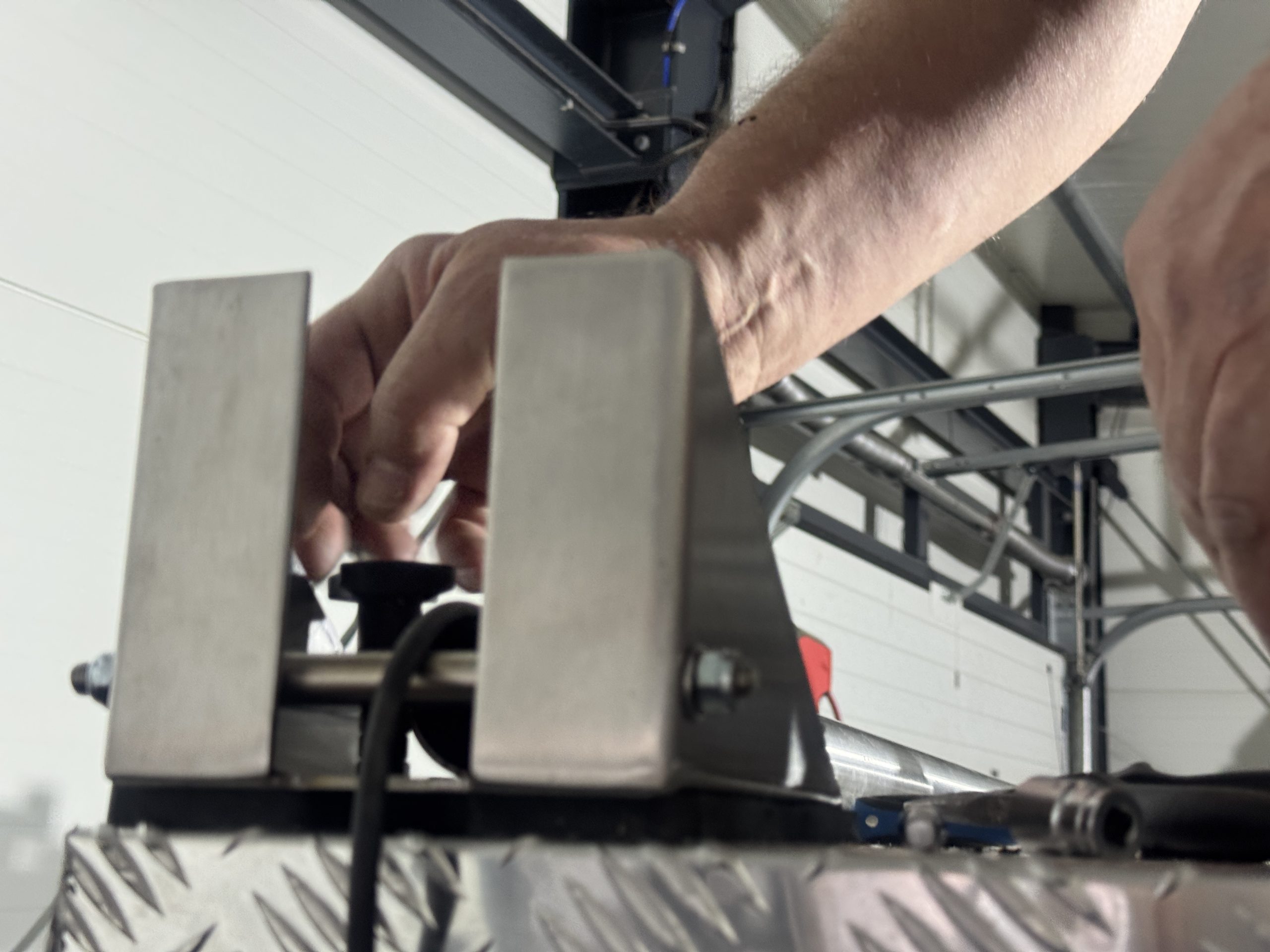

Na dachu zamontowaliśmy rampę dachową, maszt ze stali nierdzewnej oraz aluminiowe mocowanie masztu. Konstrukcję uzupełnia czarny uchwyt samochodowy przeznaczony do montażu na dachu oraz wykonany przez nas montaż anteny.
Zastosowane rozwiązania pozwalają wykorzystać dach pojazdu jako dodatkową przestrzeń montażową dla elementów niezbędnych do pracy mobilnego centrum monitoringu.
Systemy aluminiowe i wyposażenie do obsługi dronów

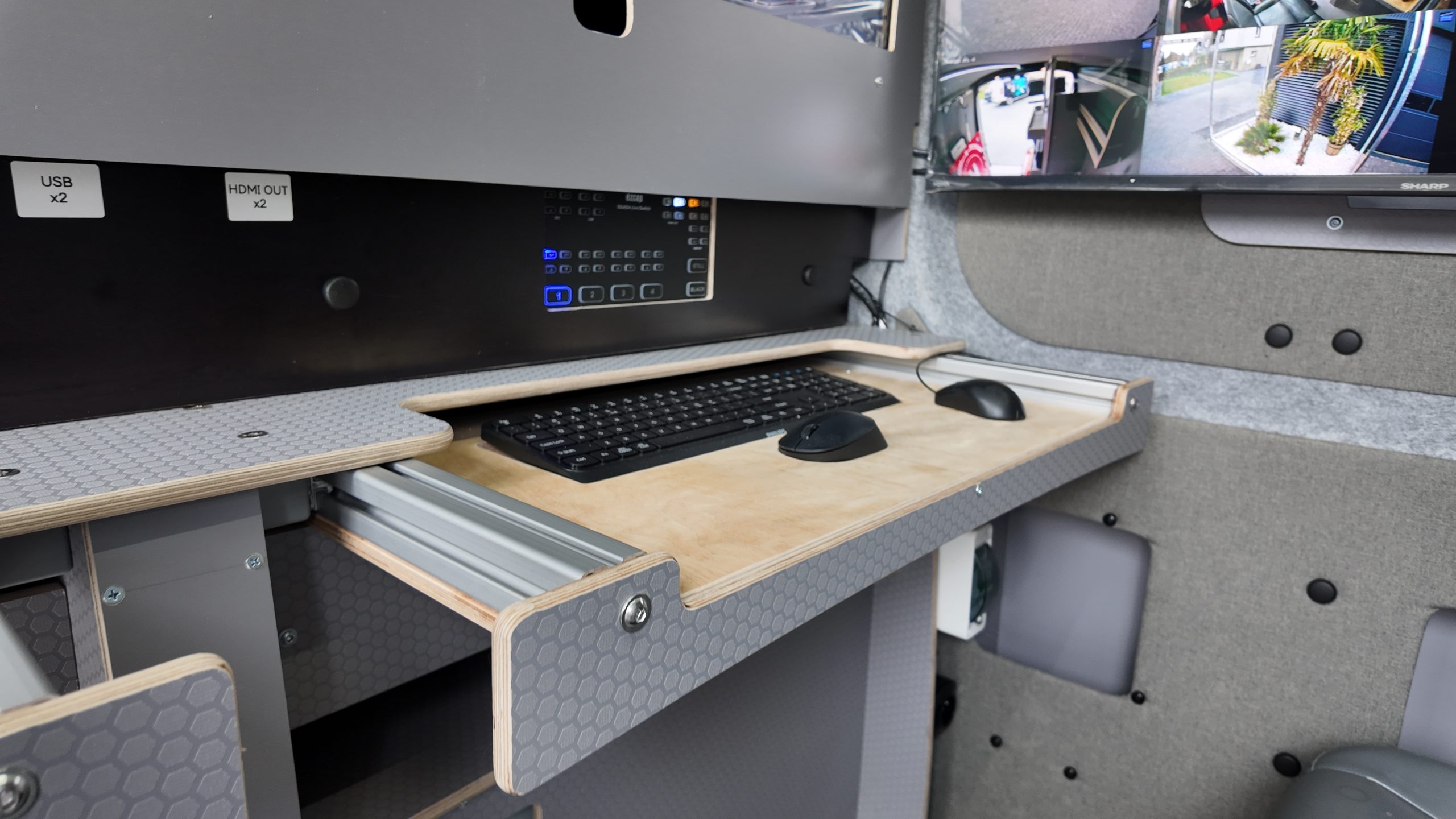

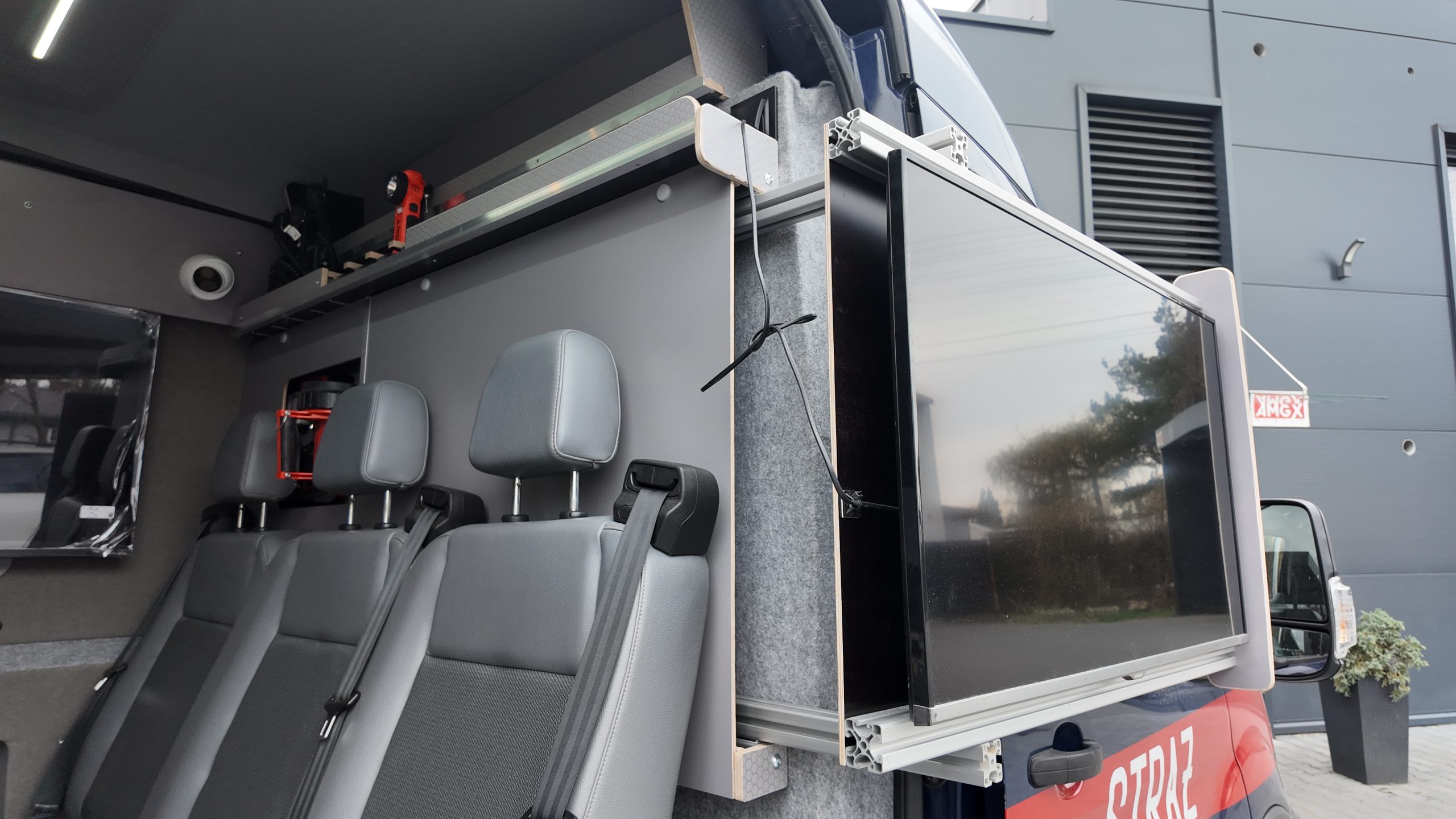

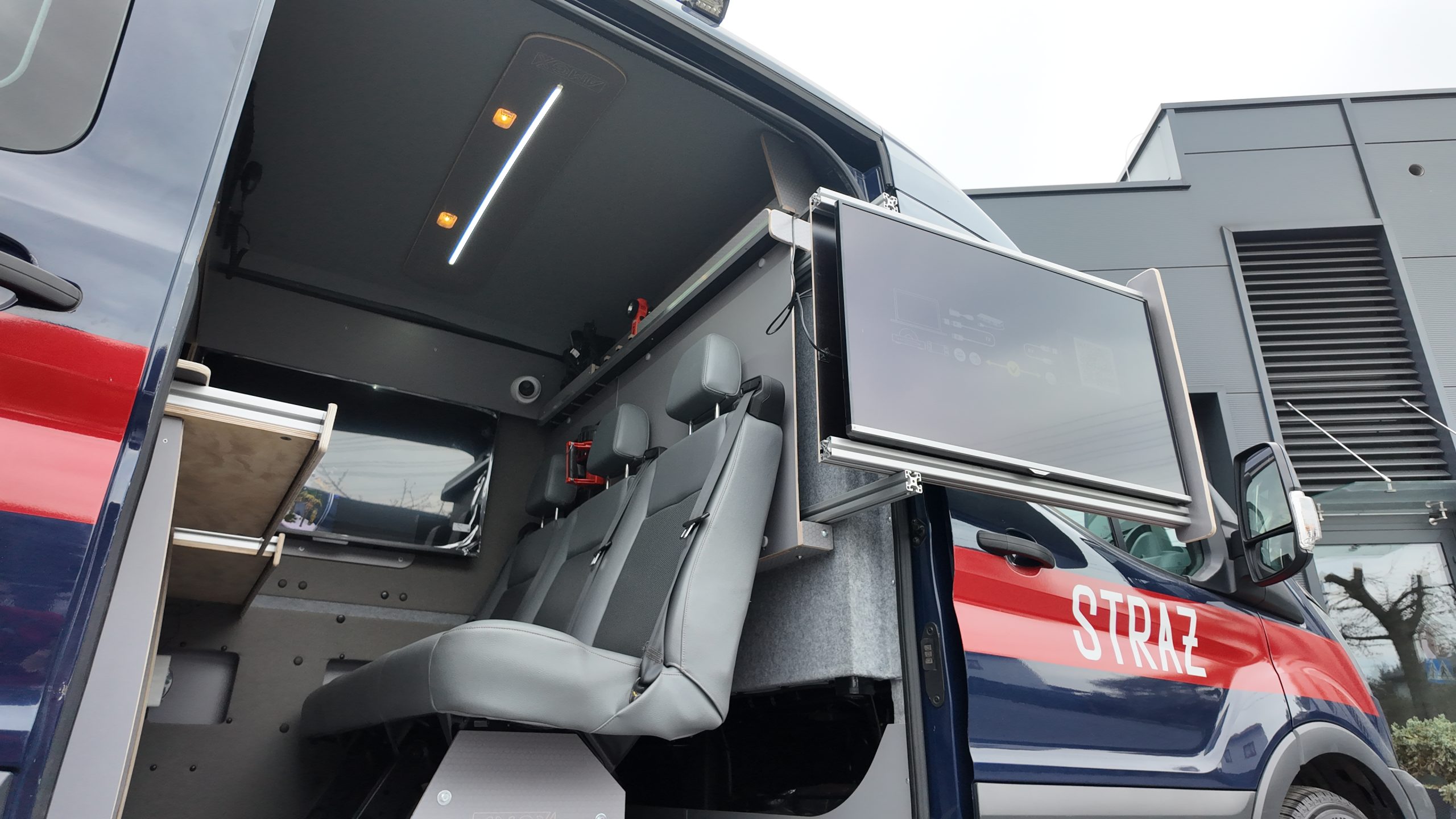

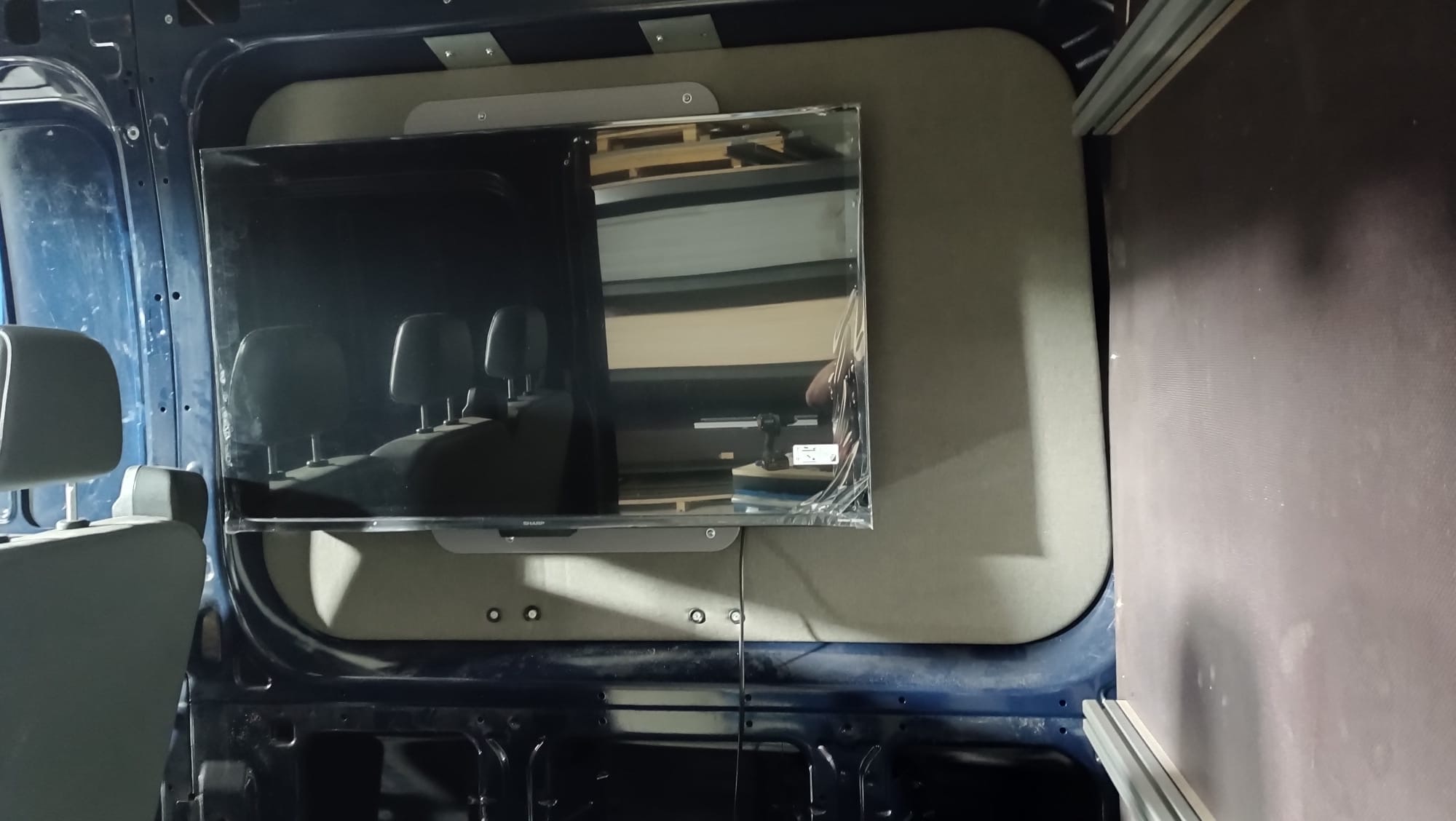

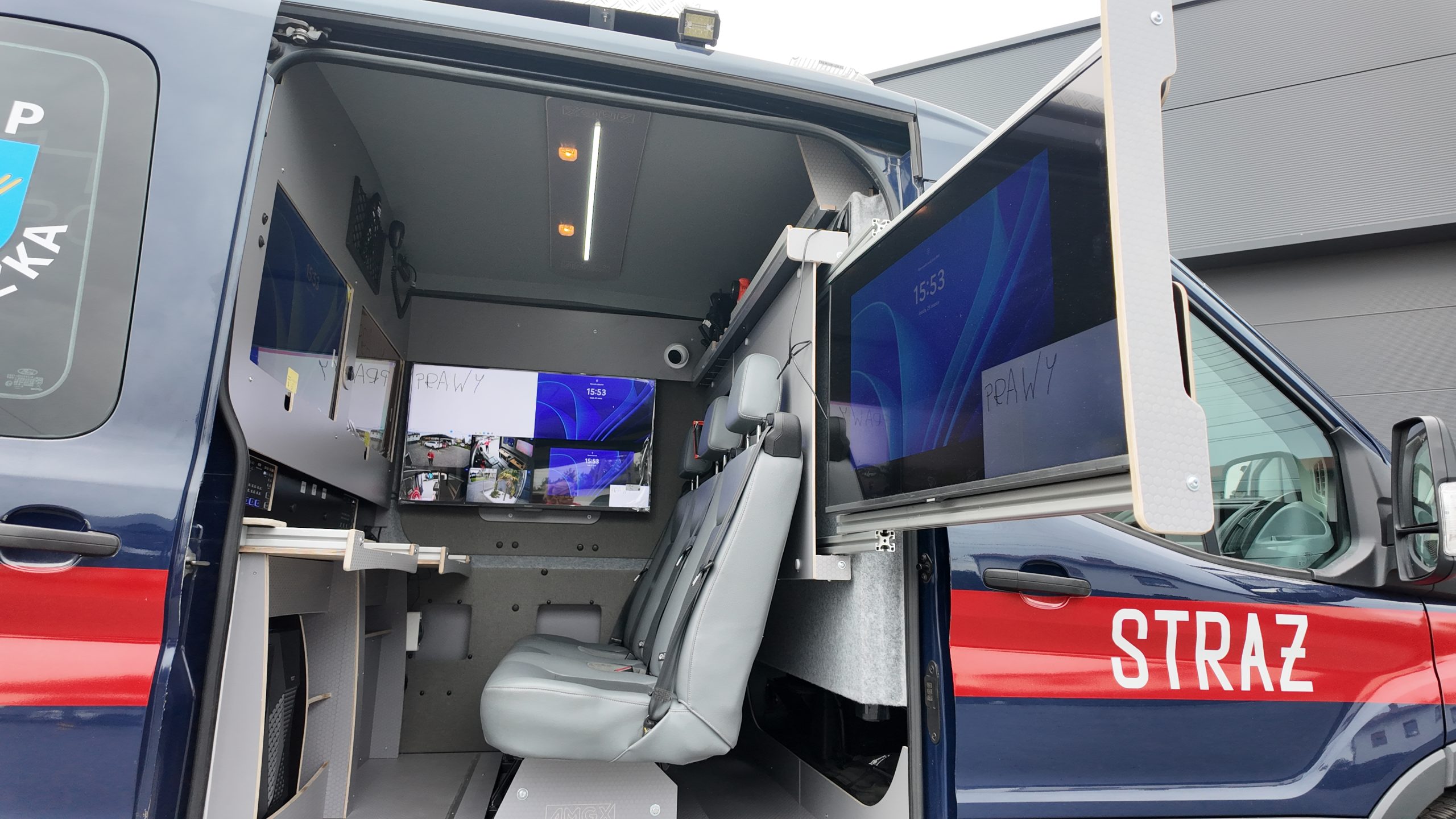

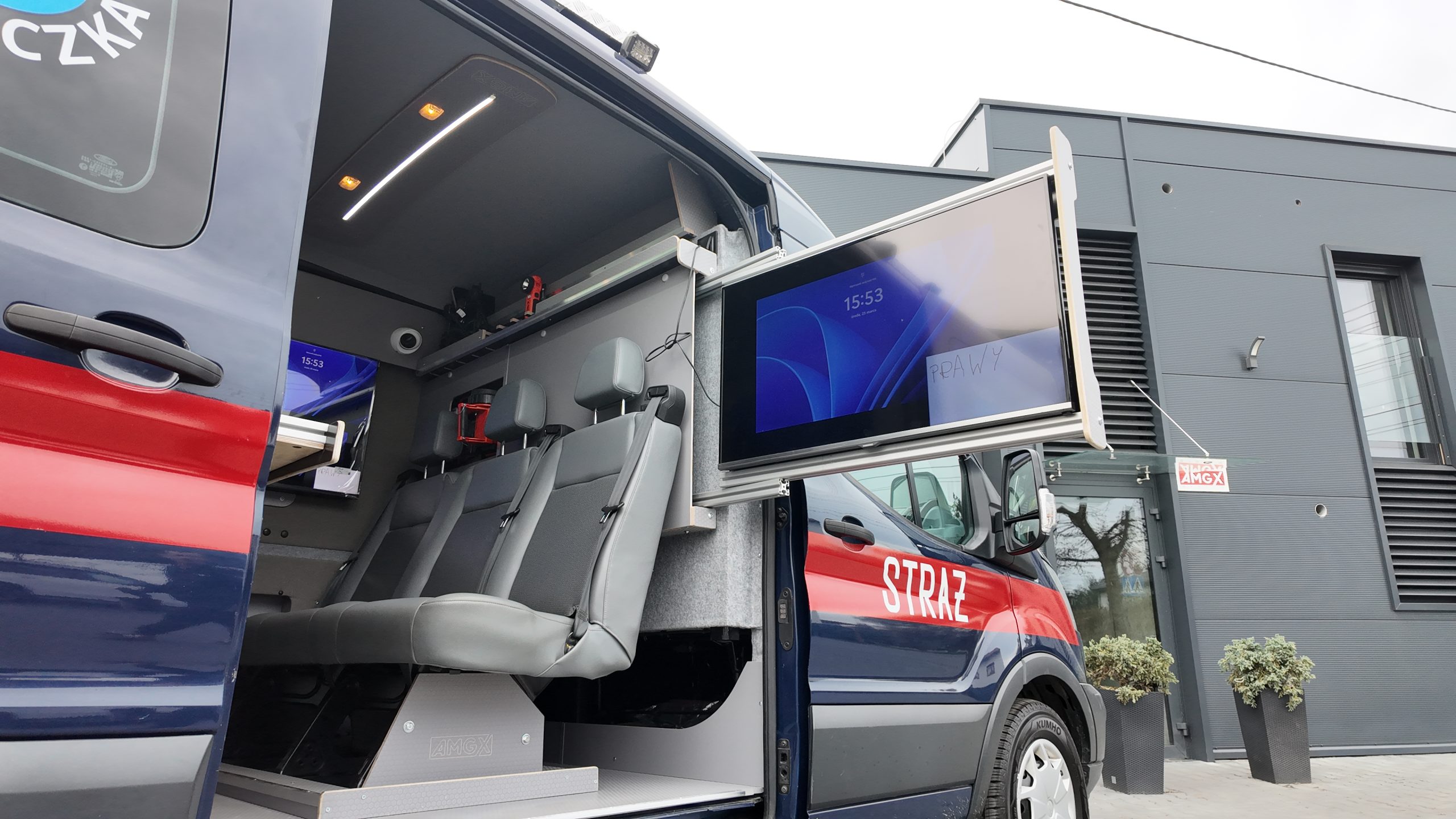

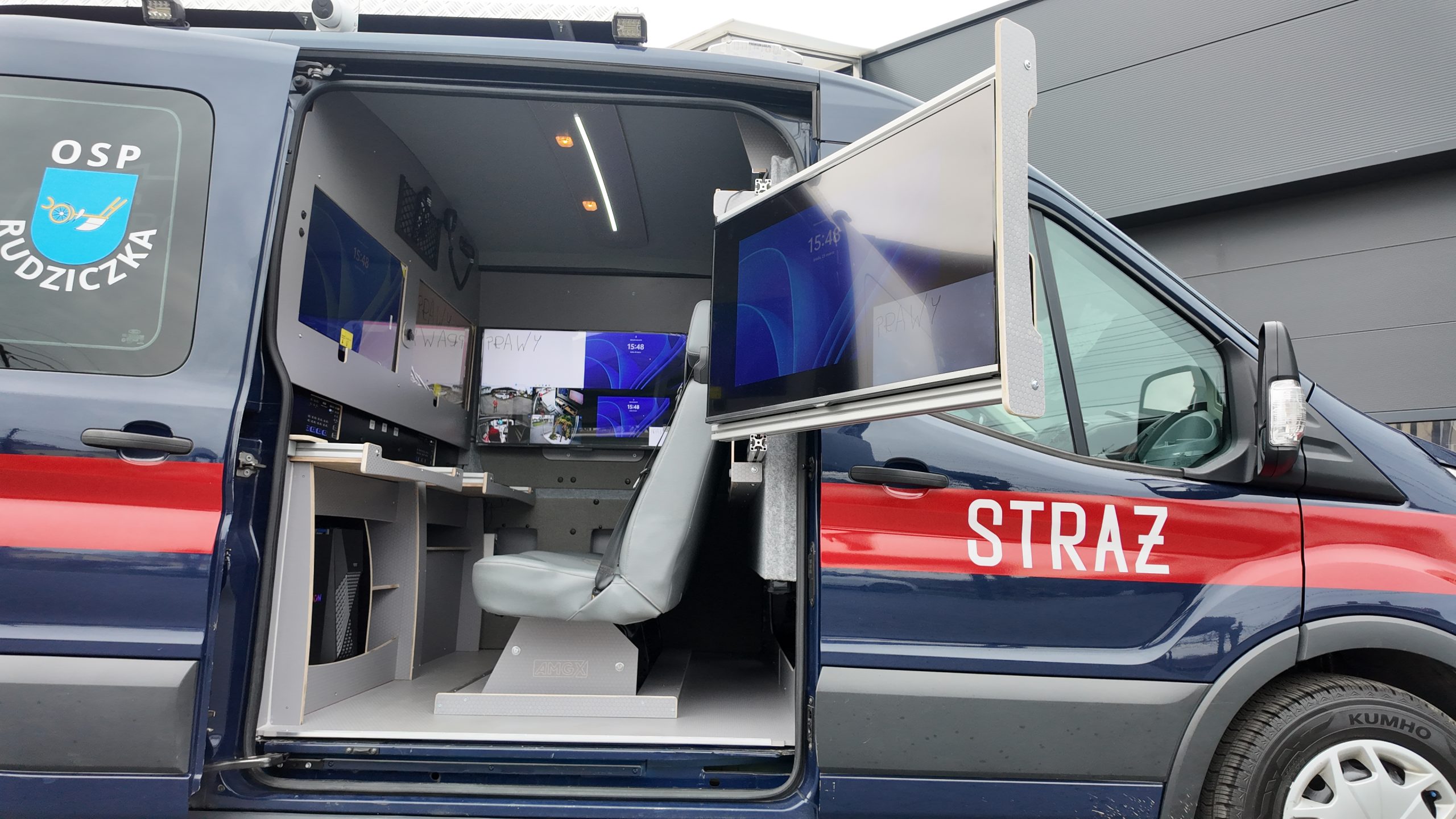

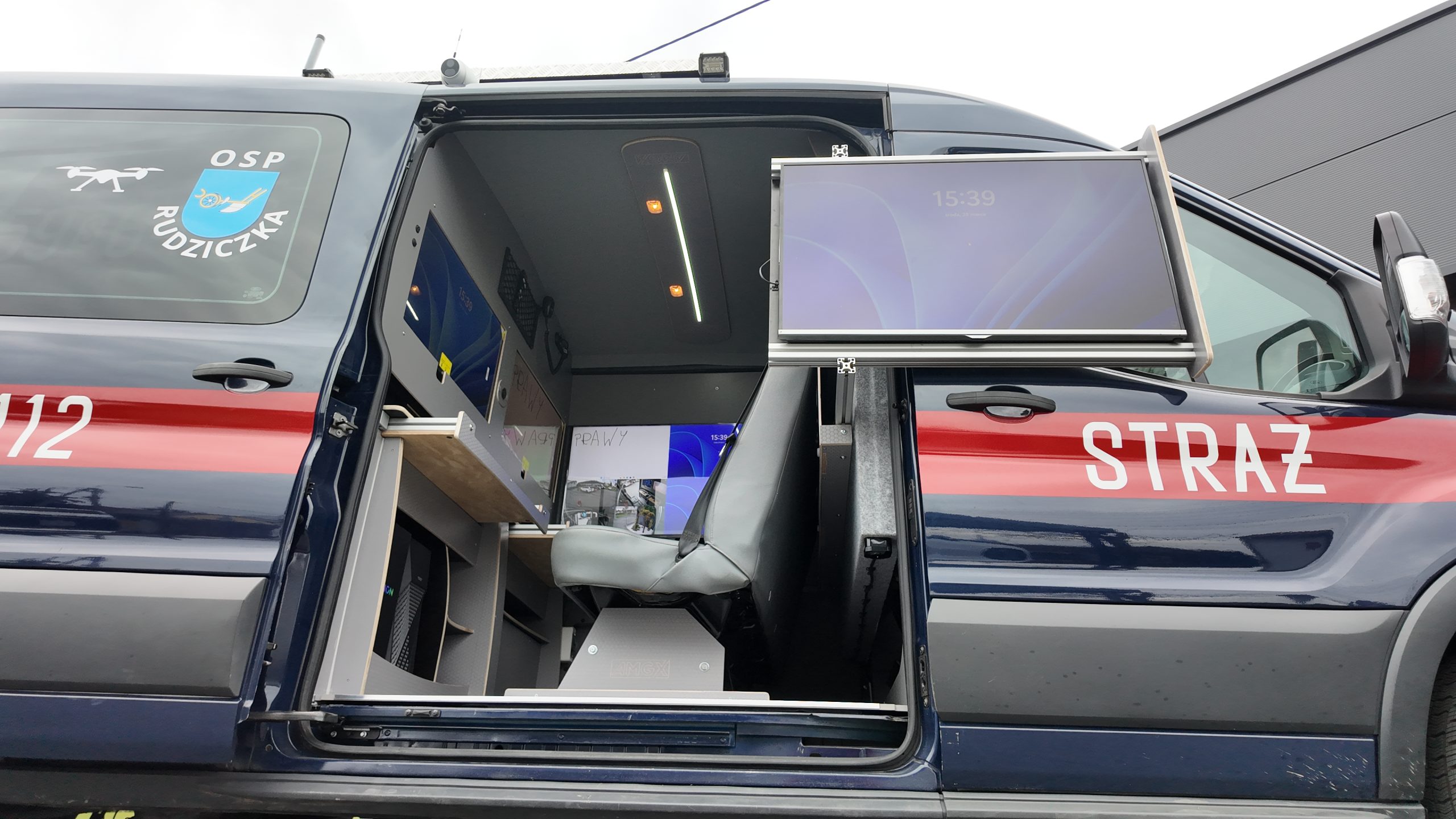

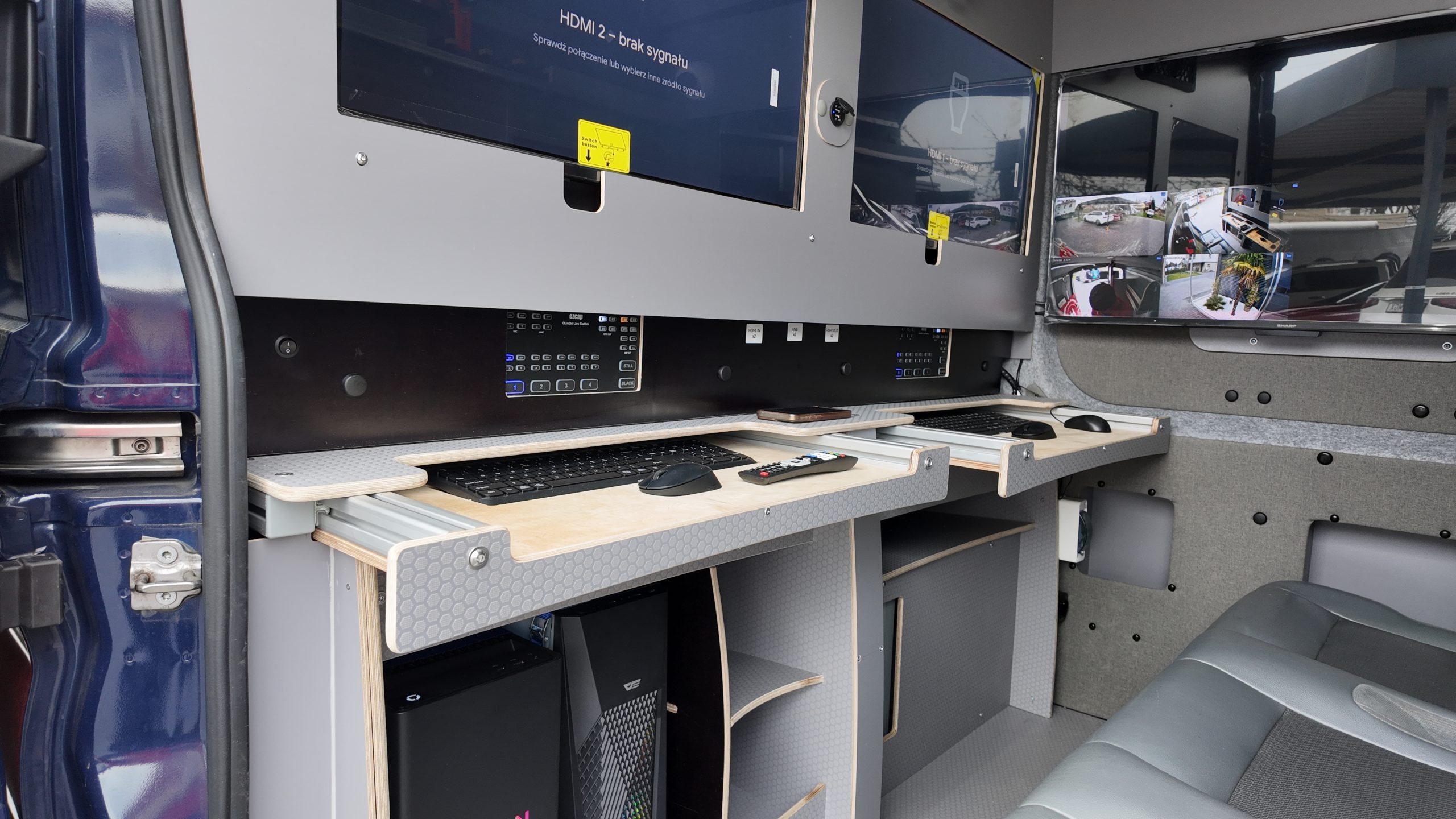

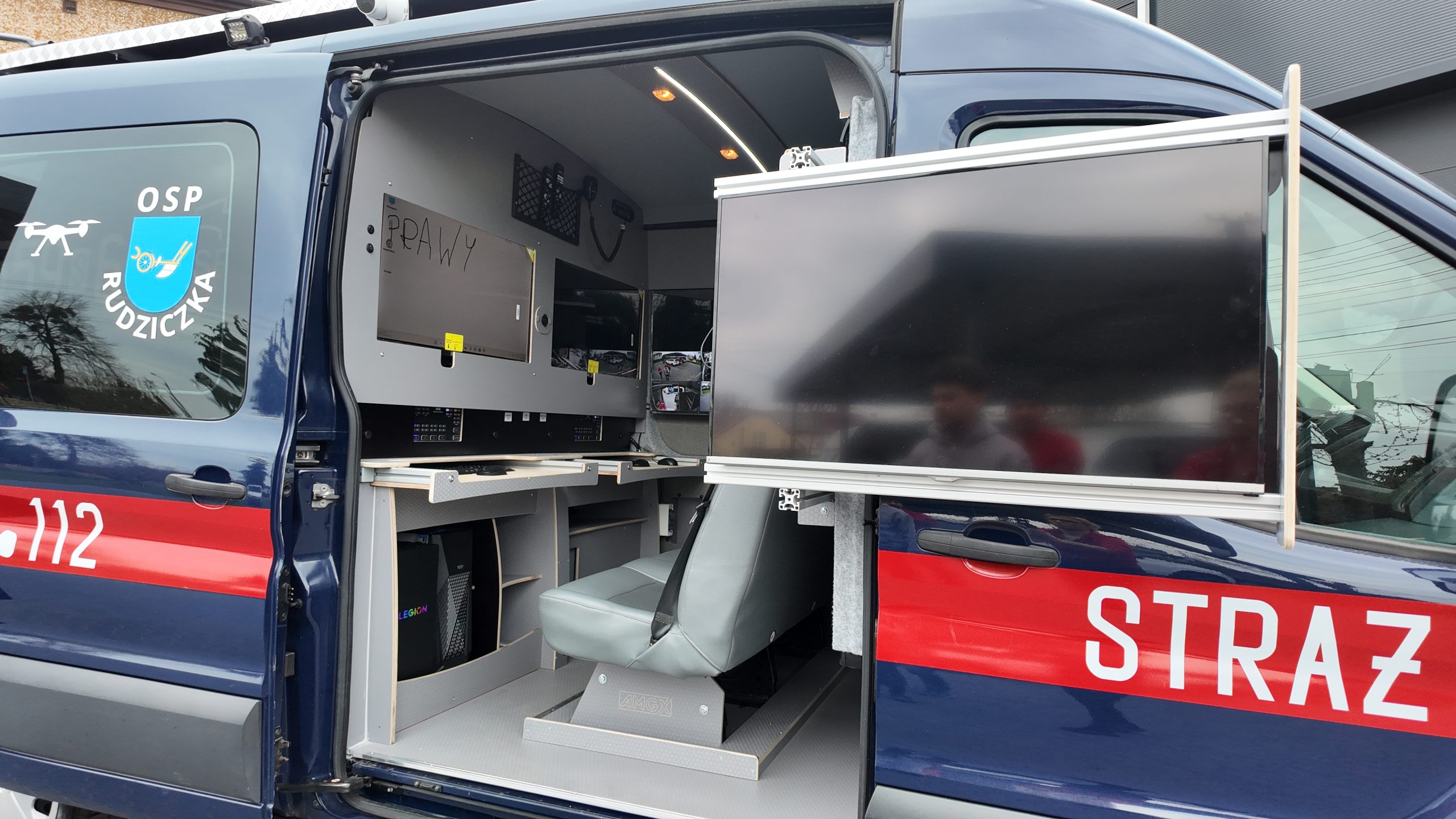

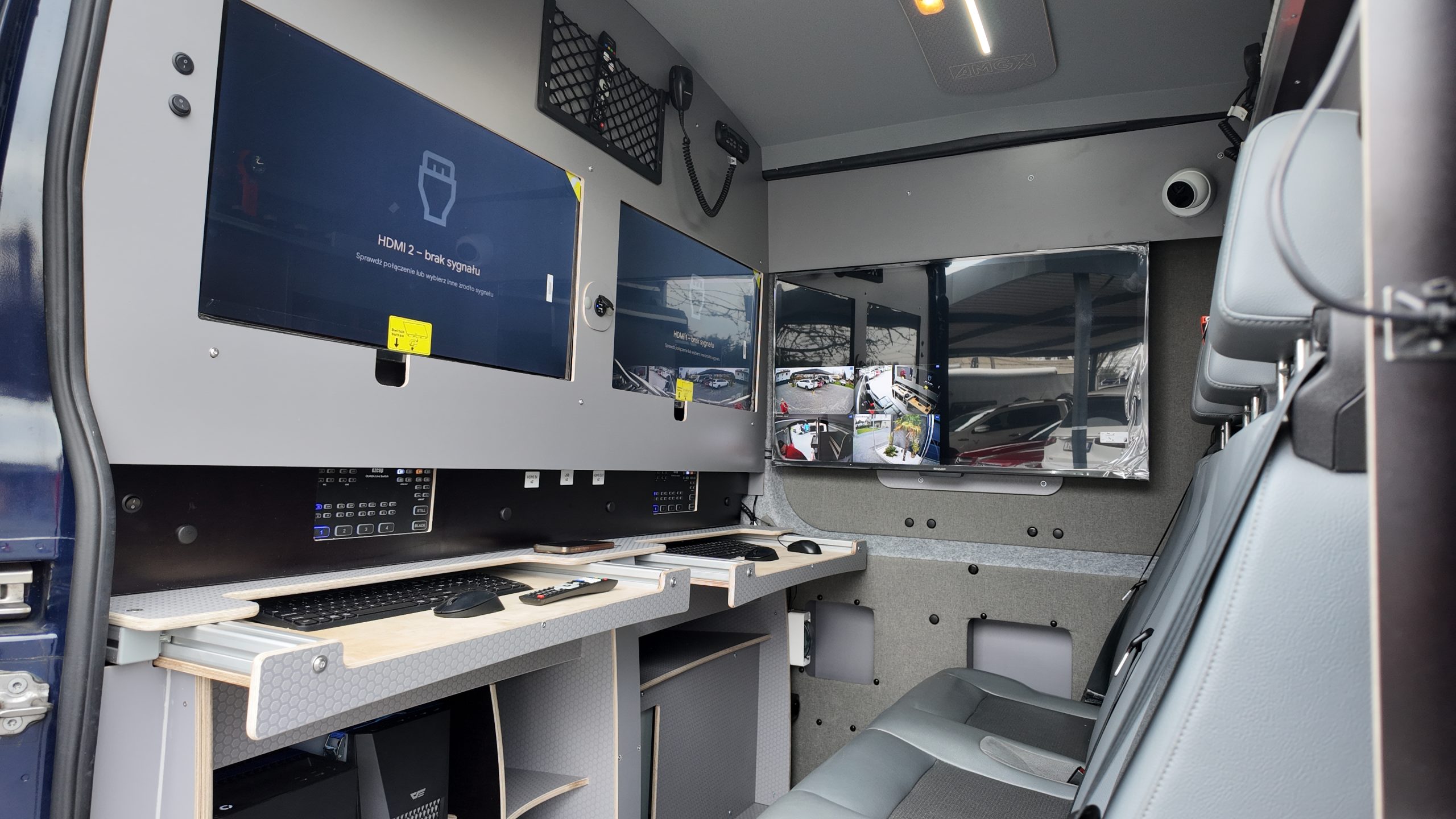

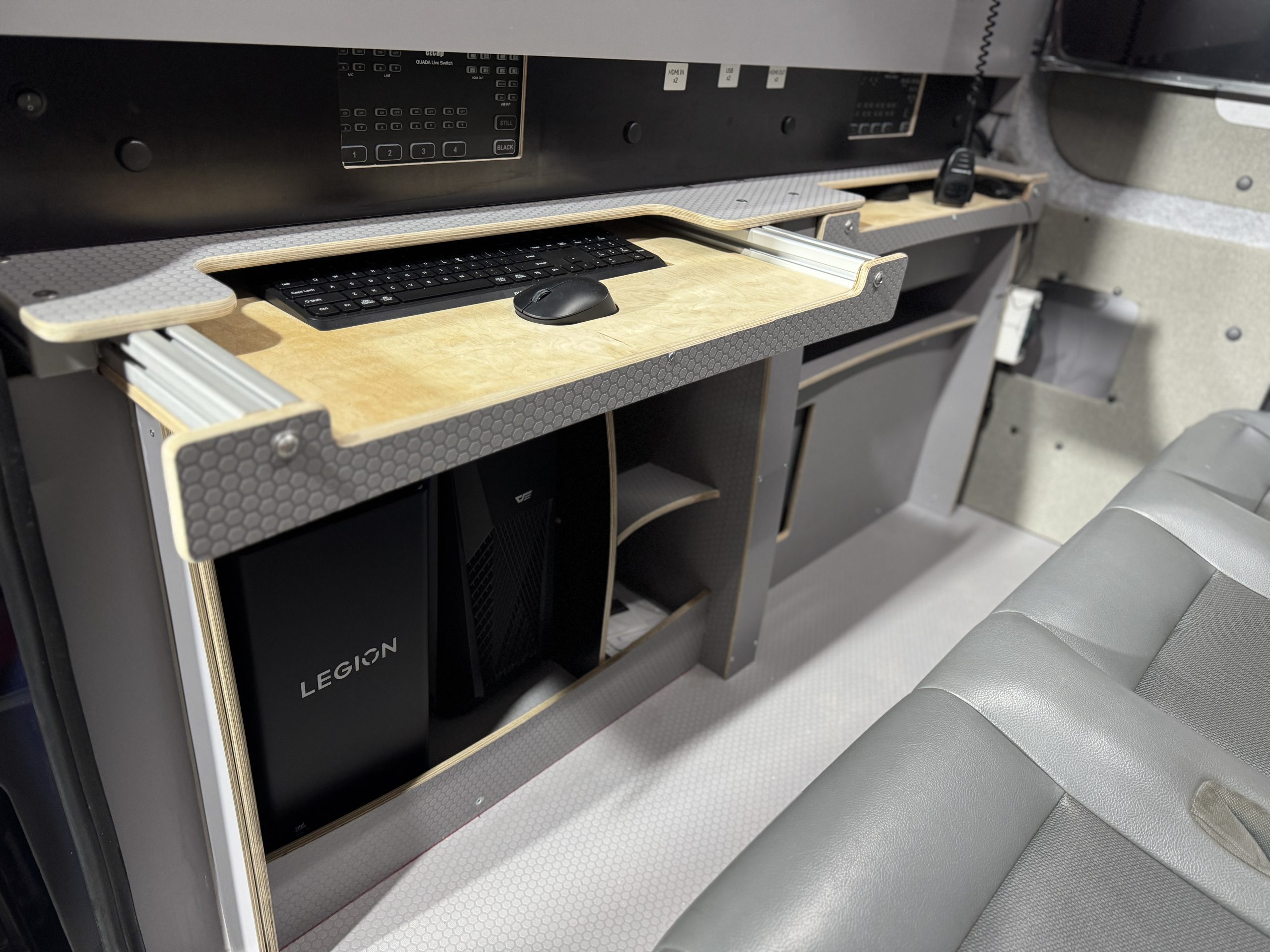

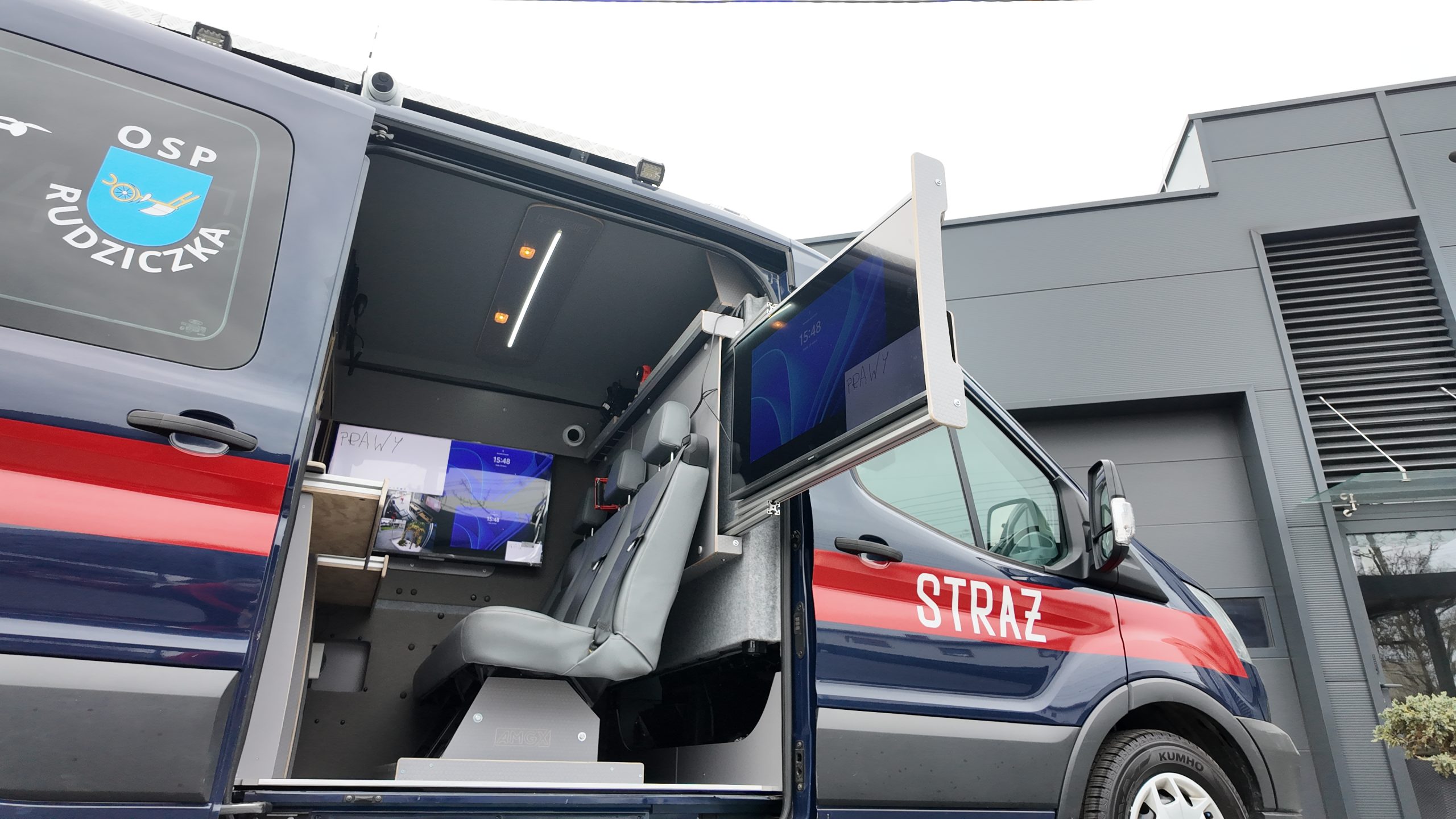

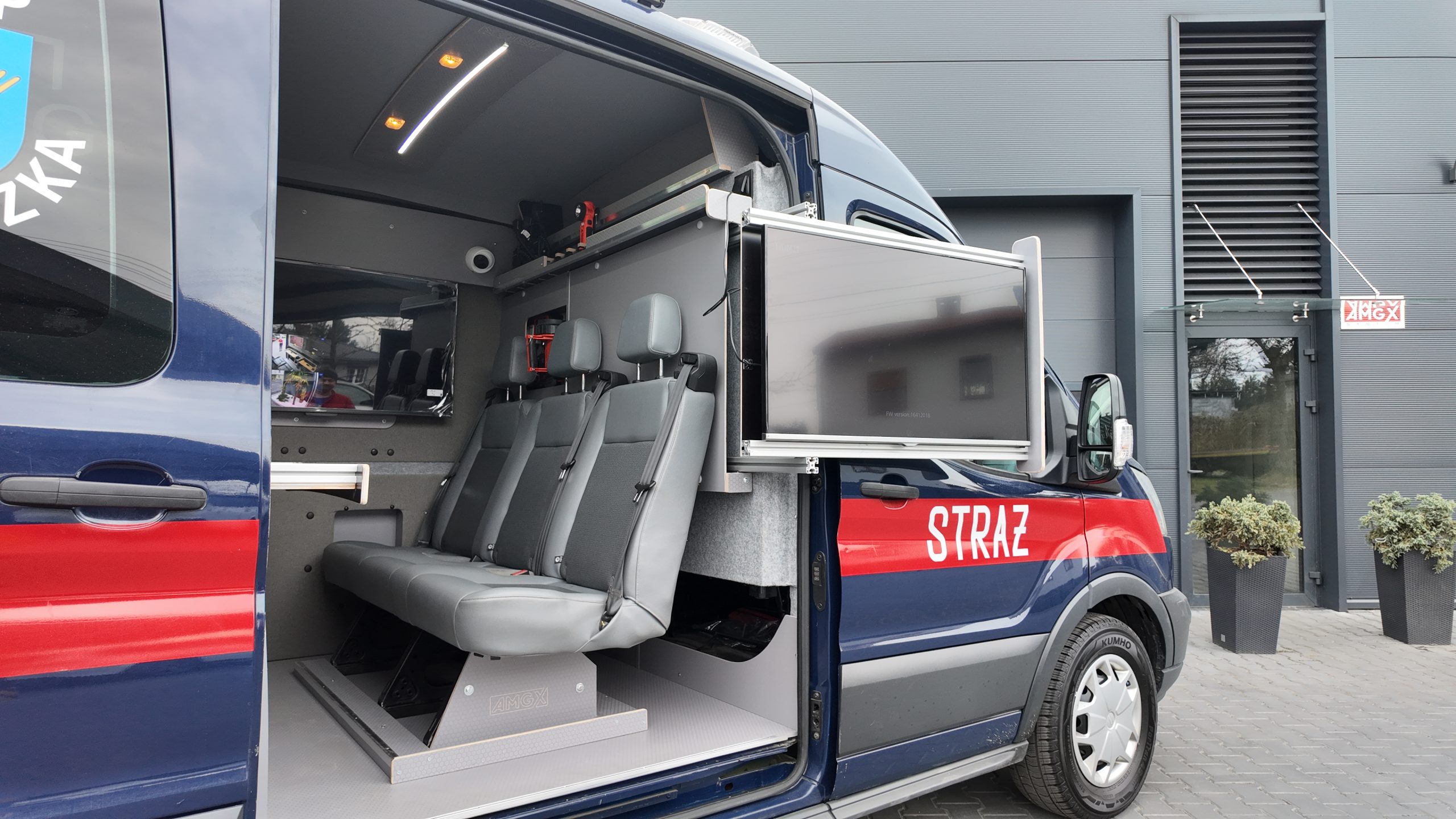

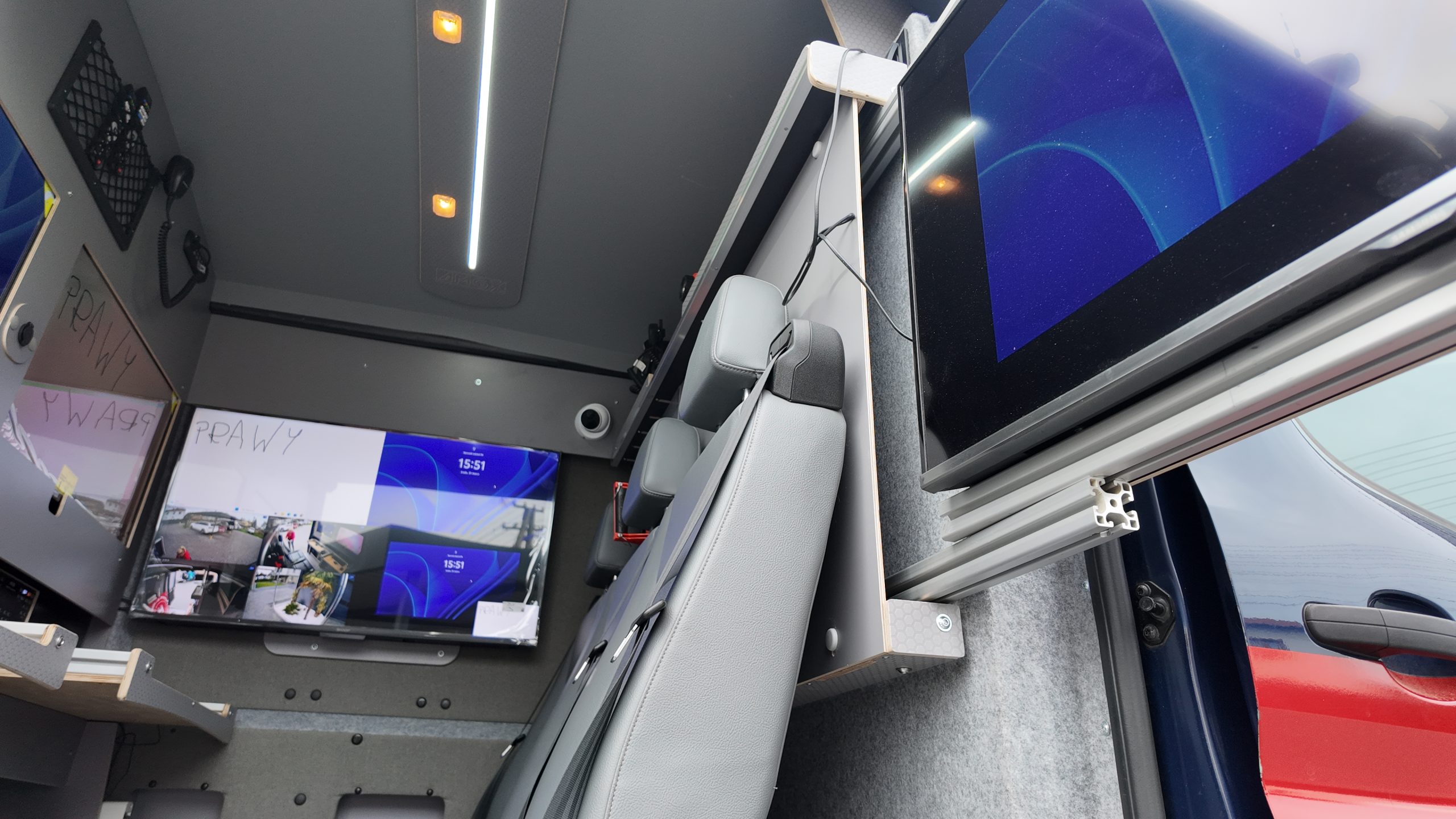

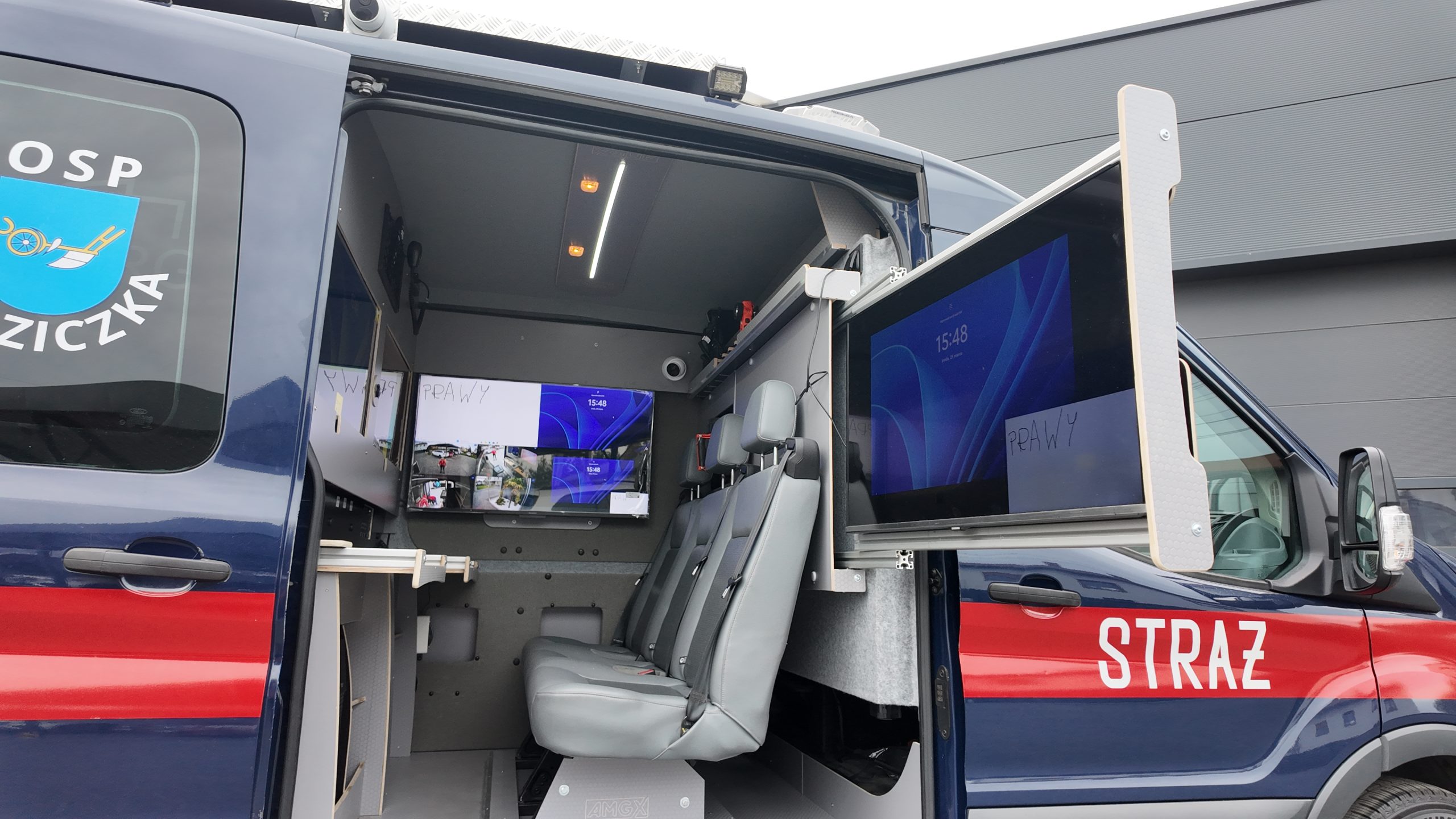

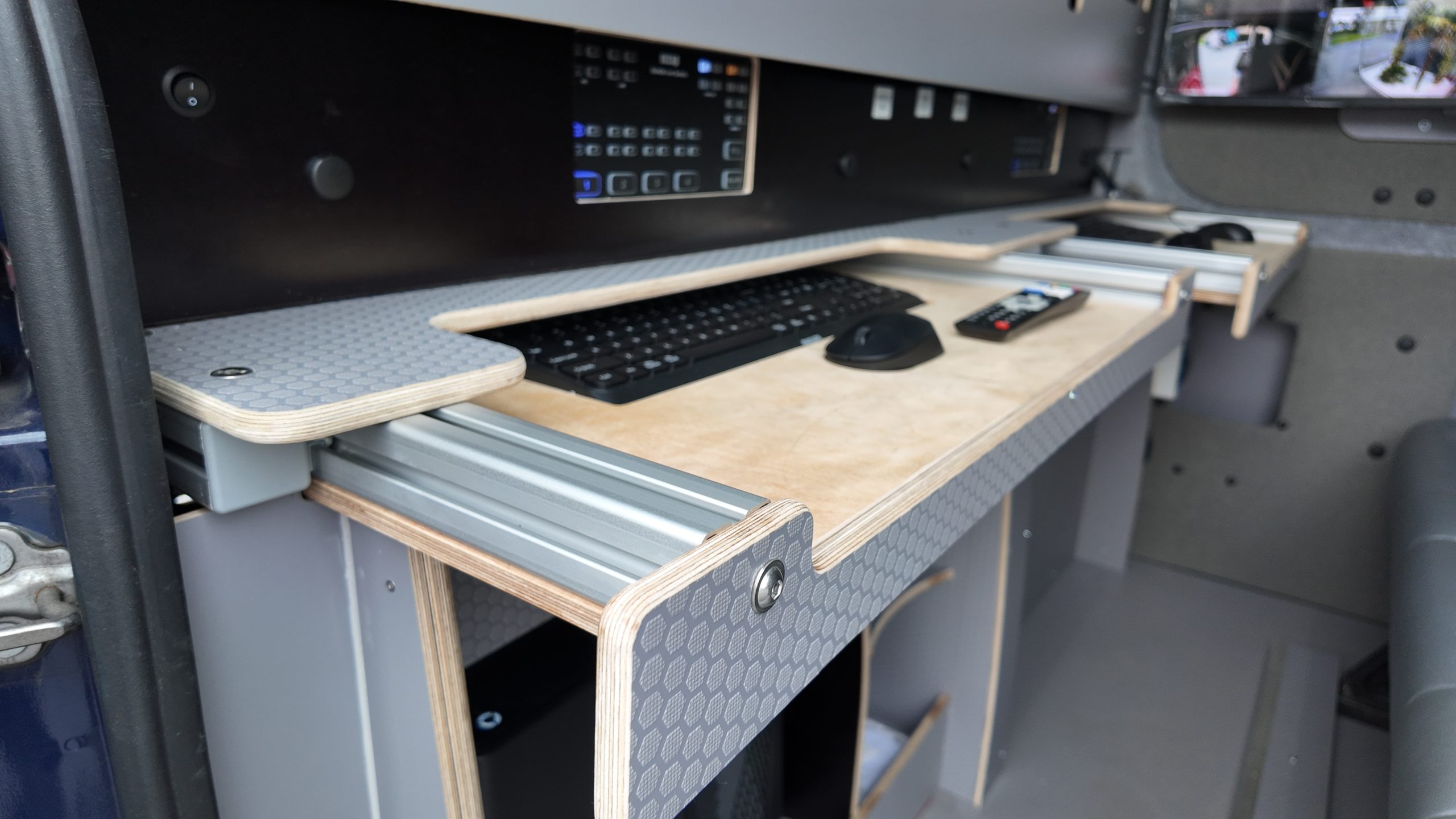

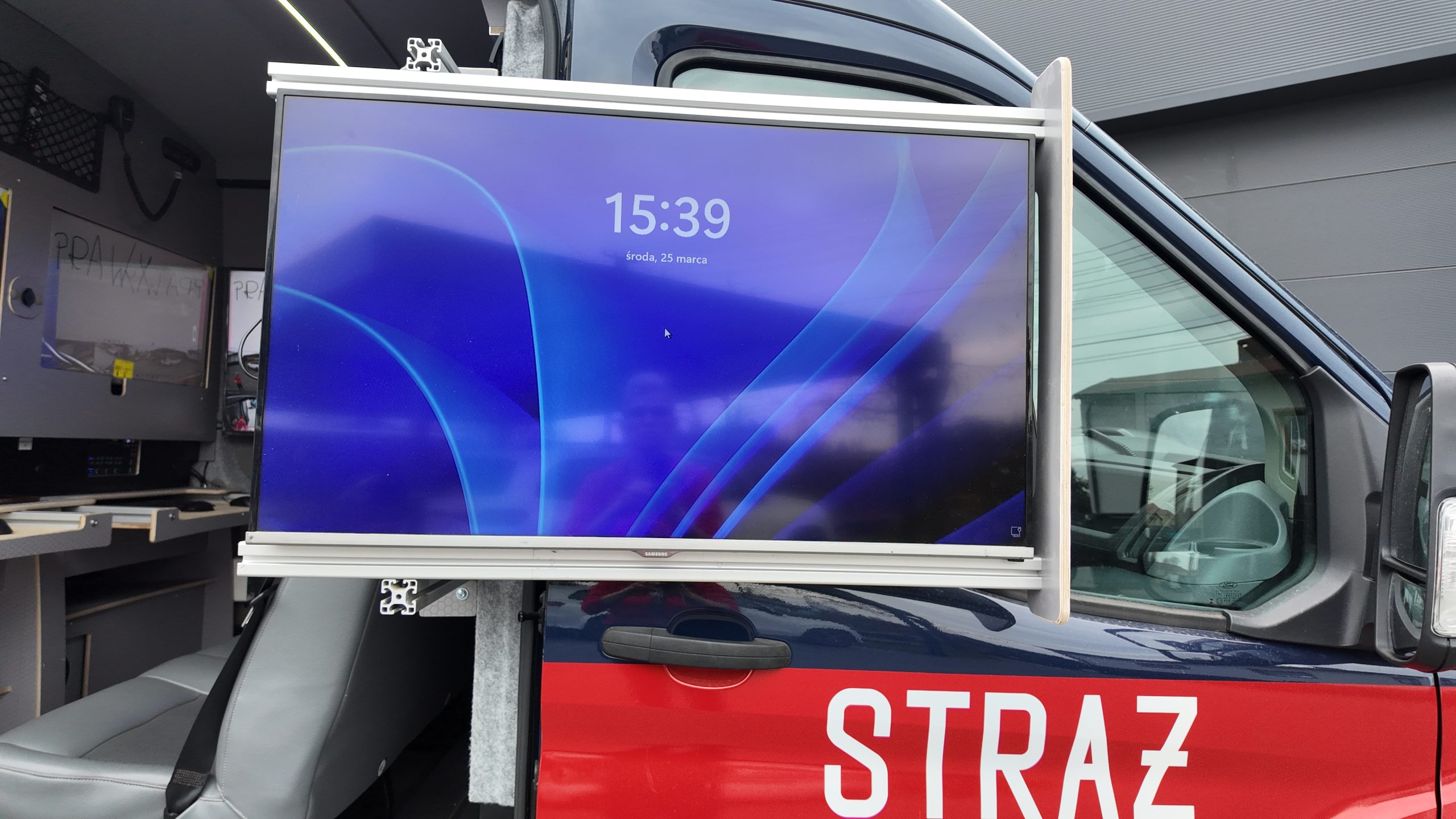

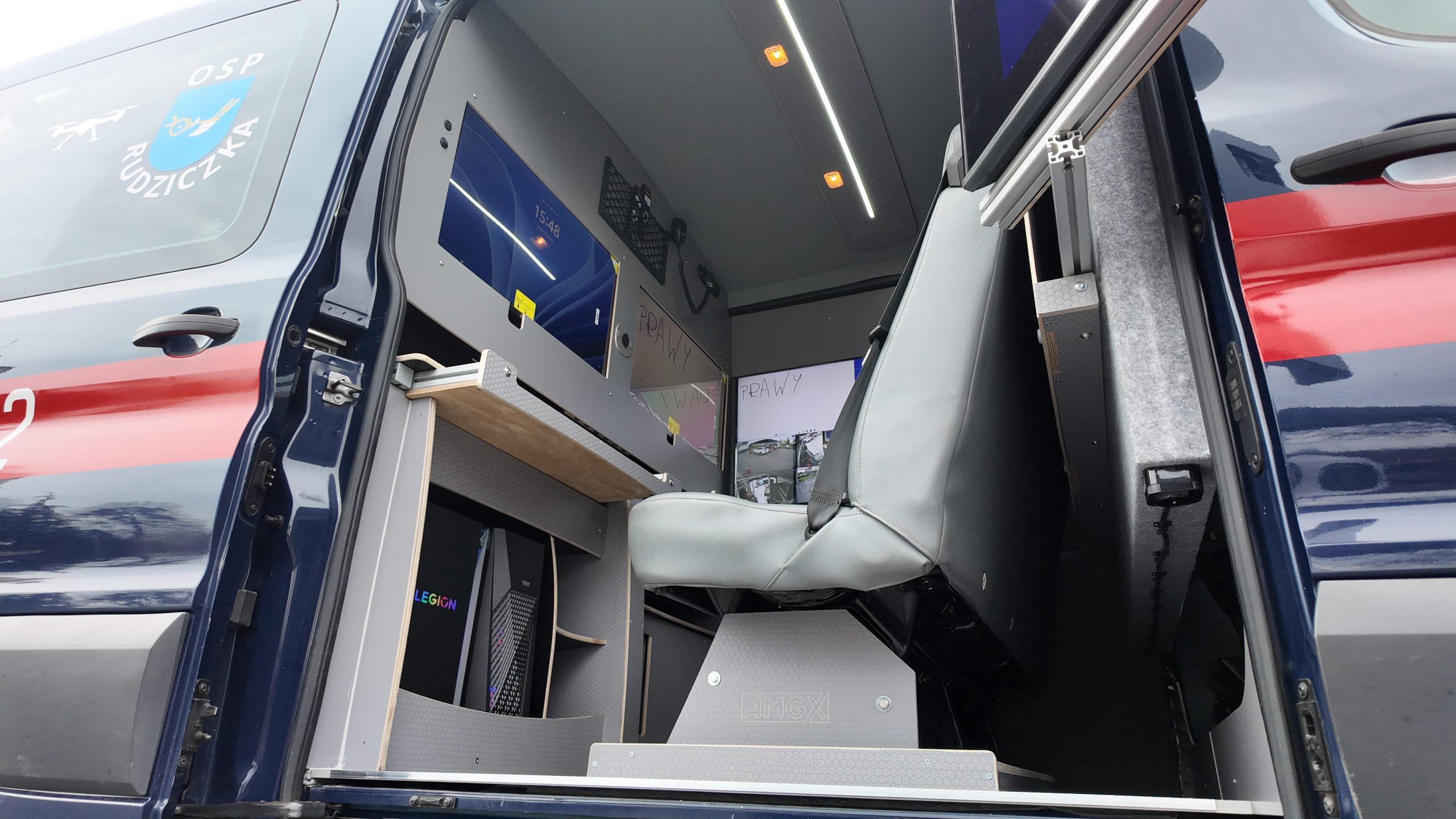

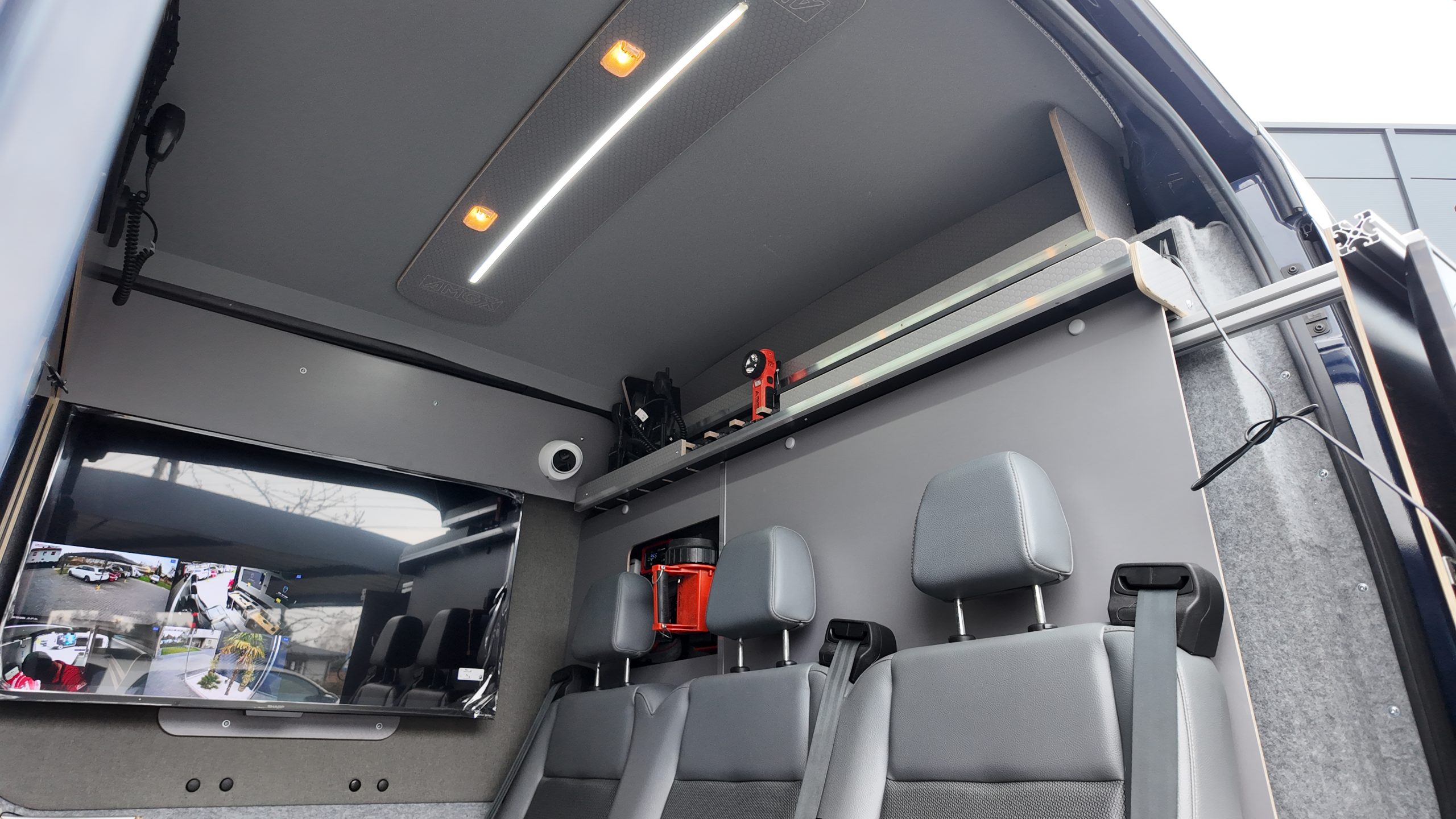

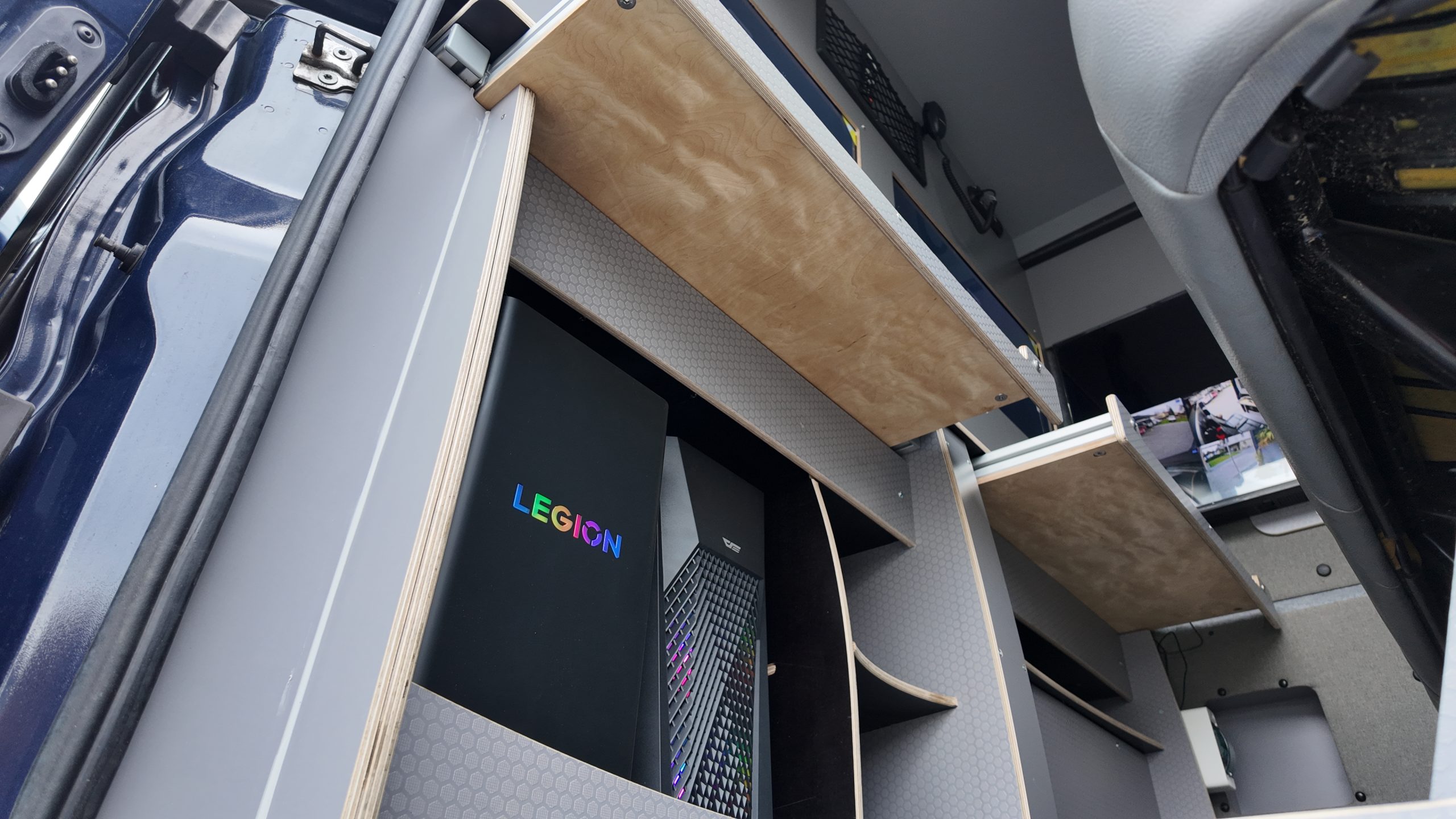

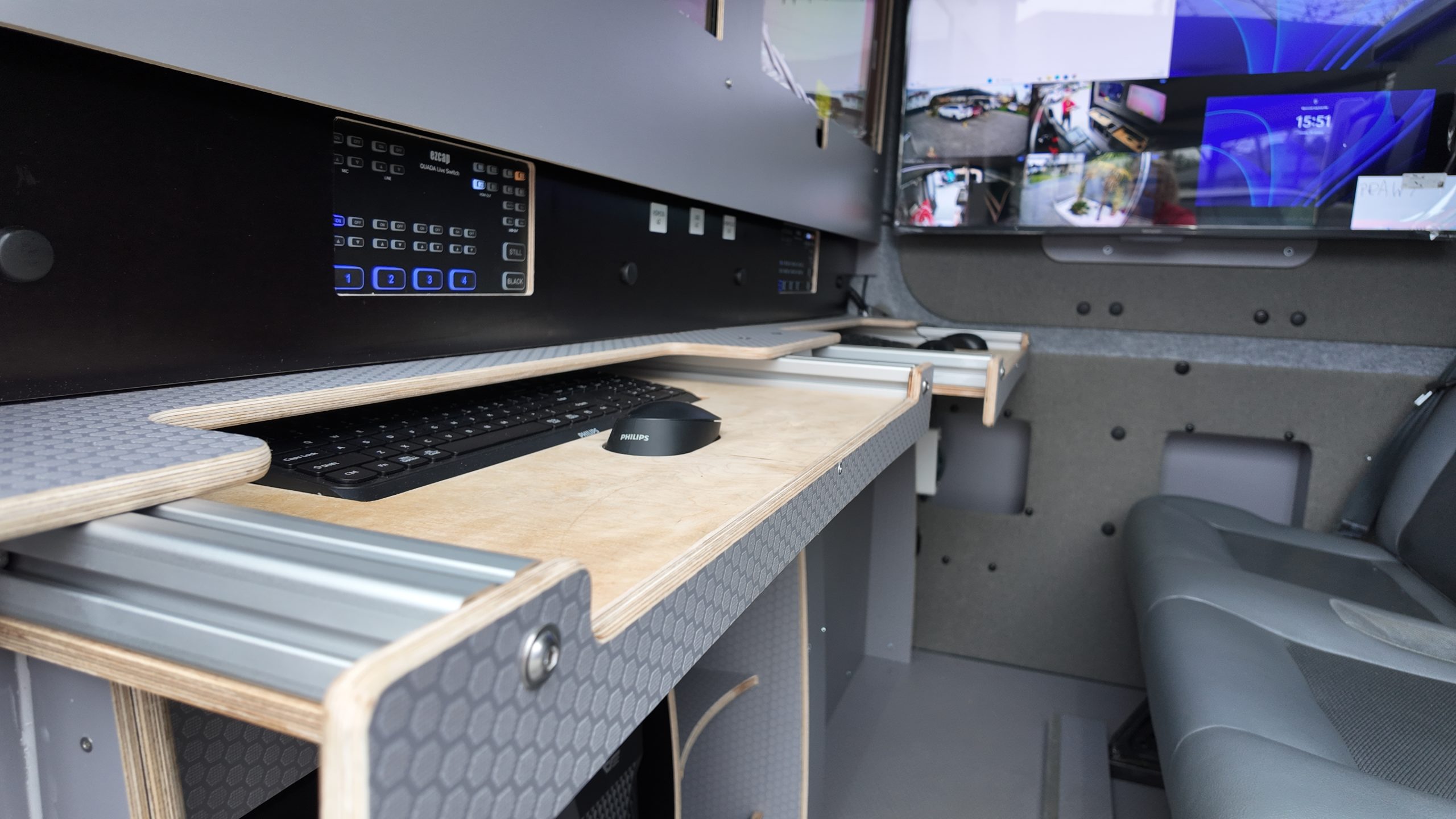

W pojeździe zastosowaliśmy wysuwany system aluminiowy przeznaczony do dużego telewizora oraz wysuwany system aluminiowy pod klawiaturę.

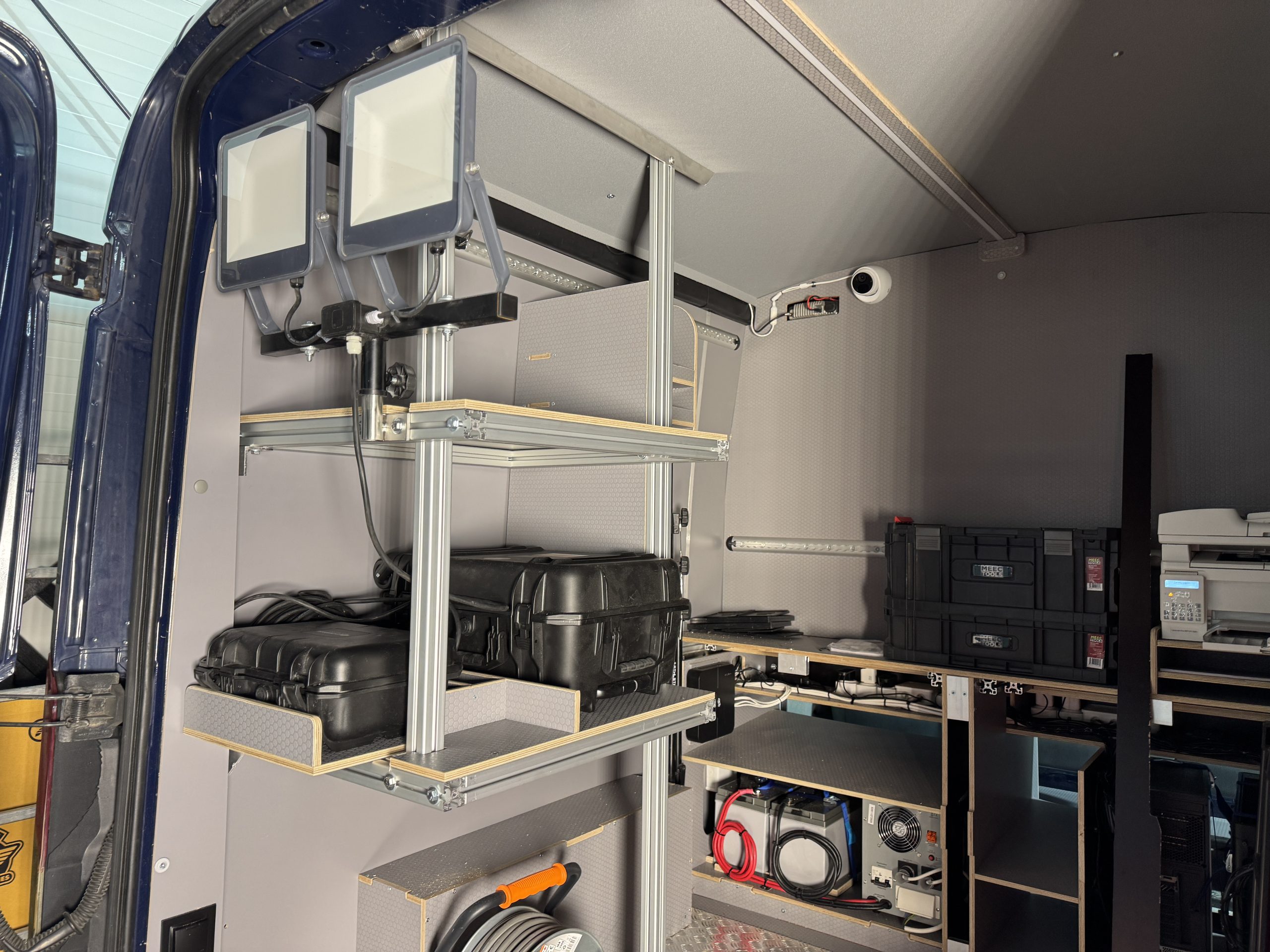

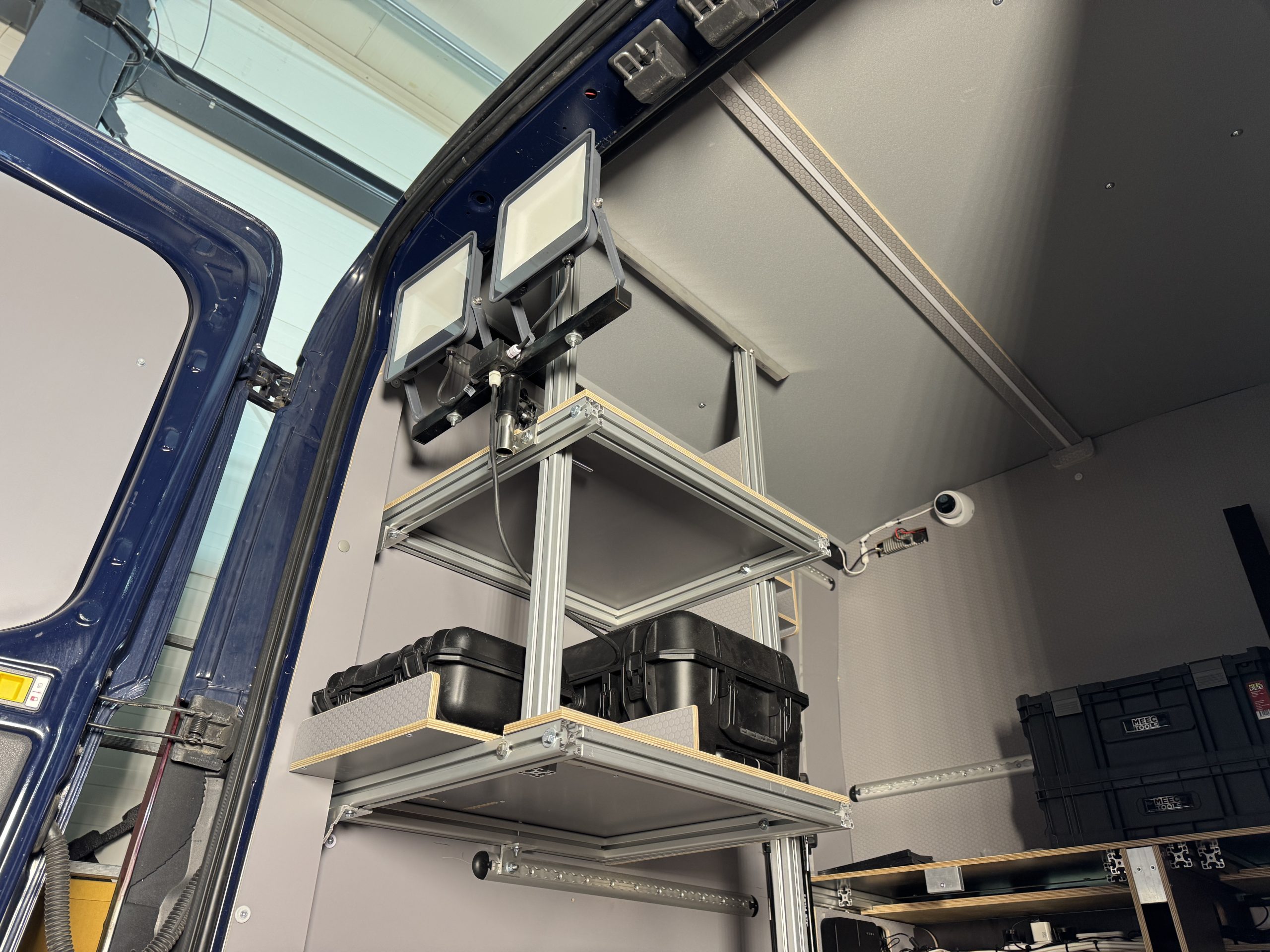

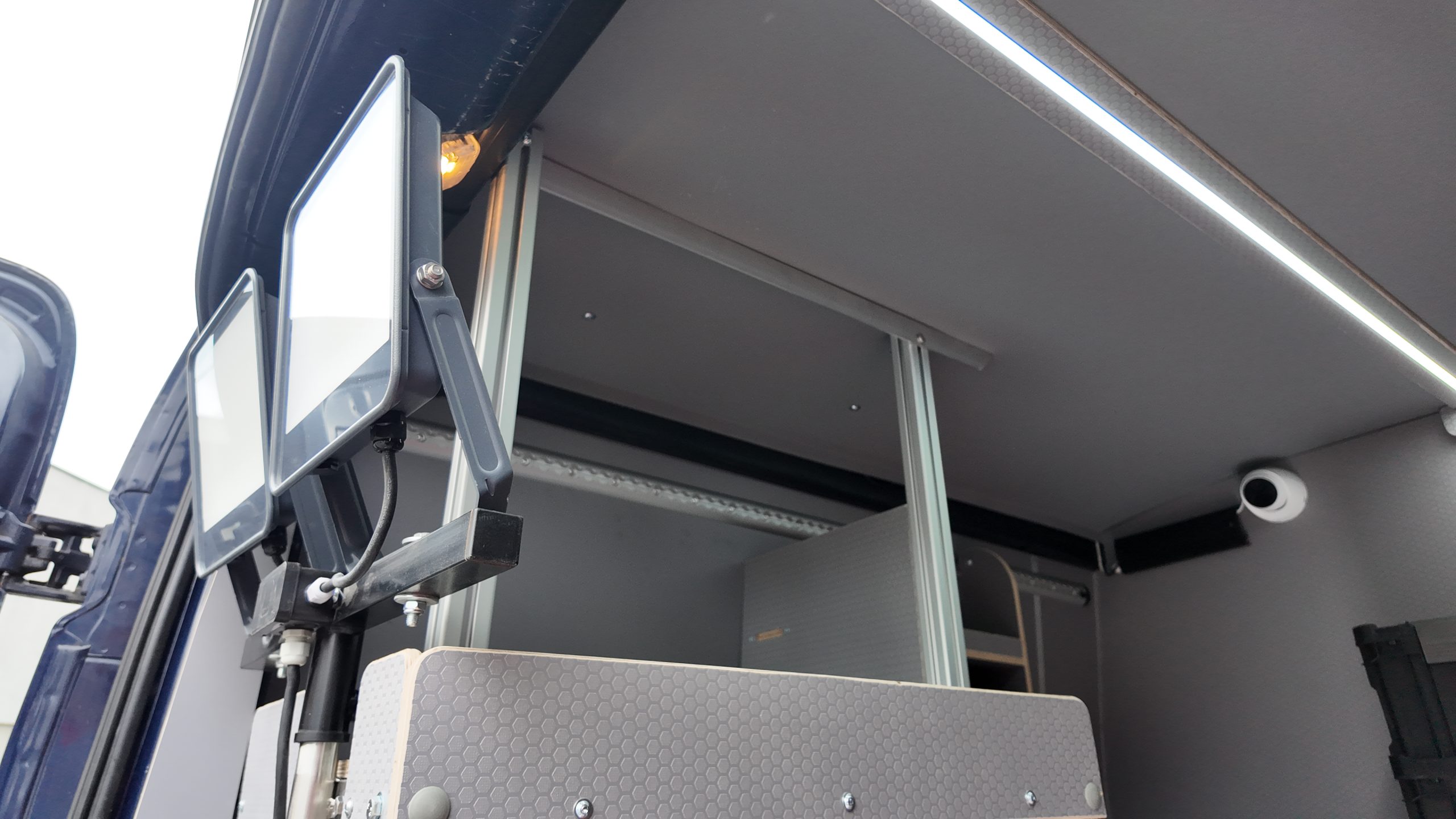

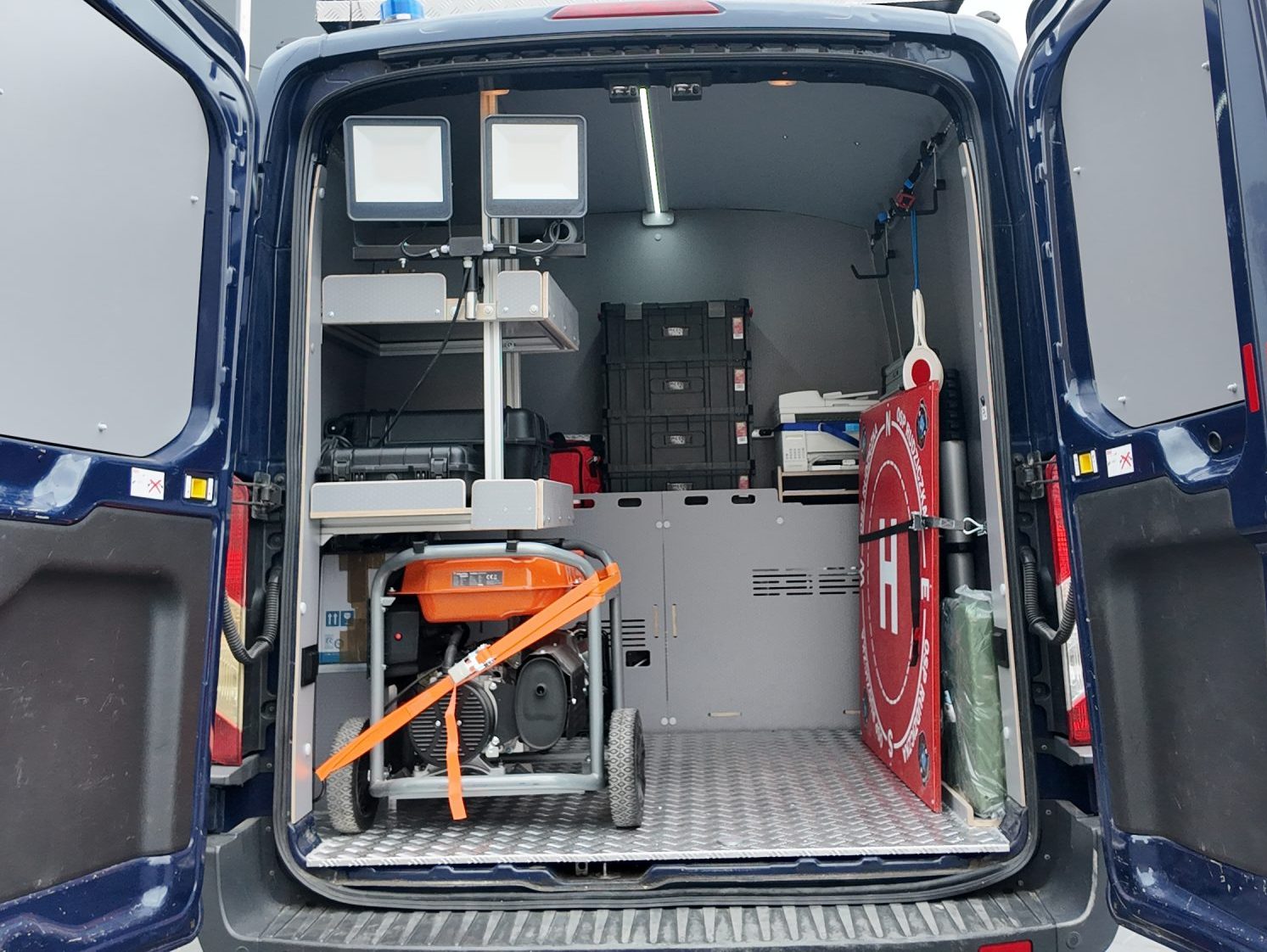

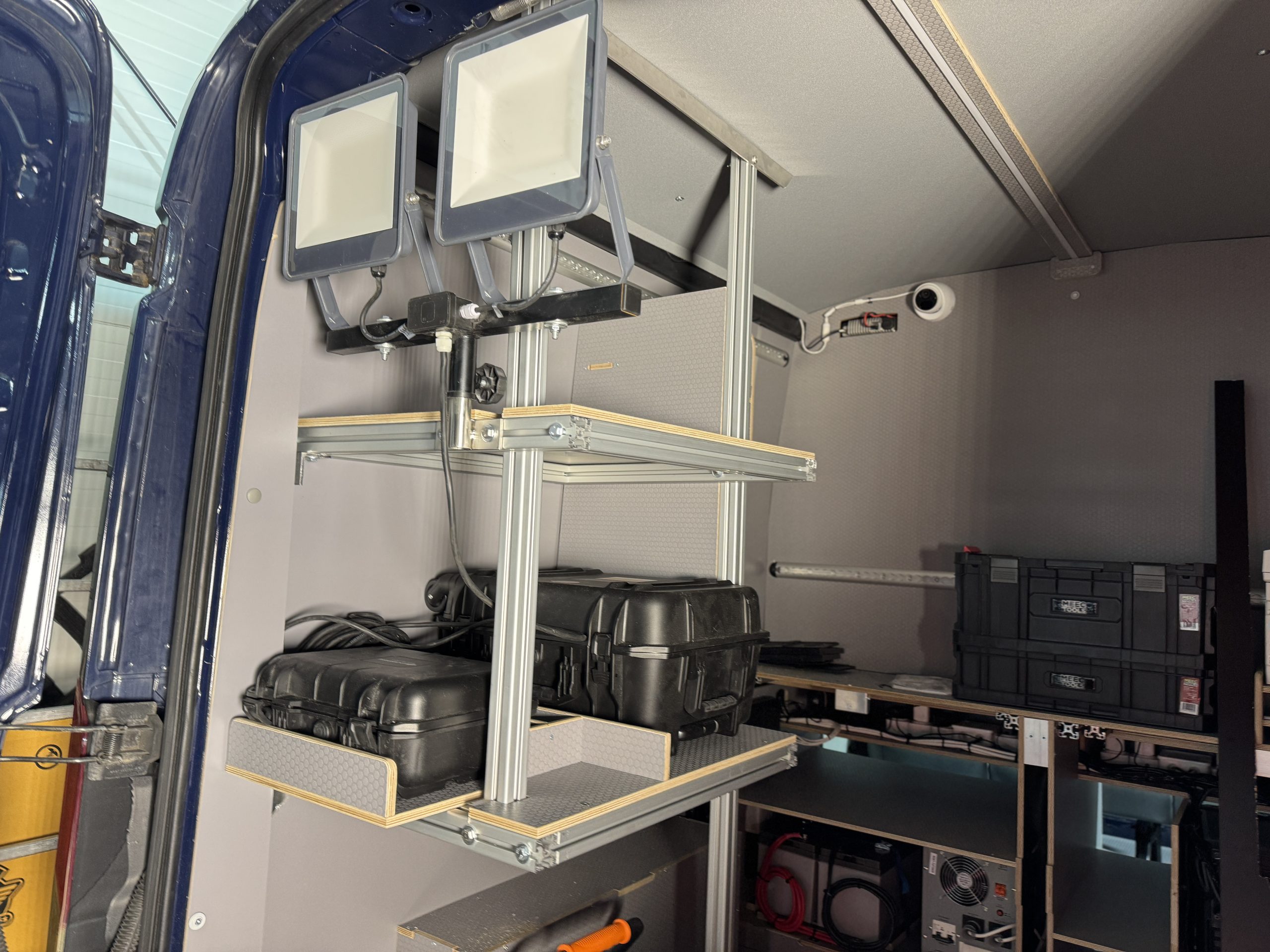

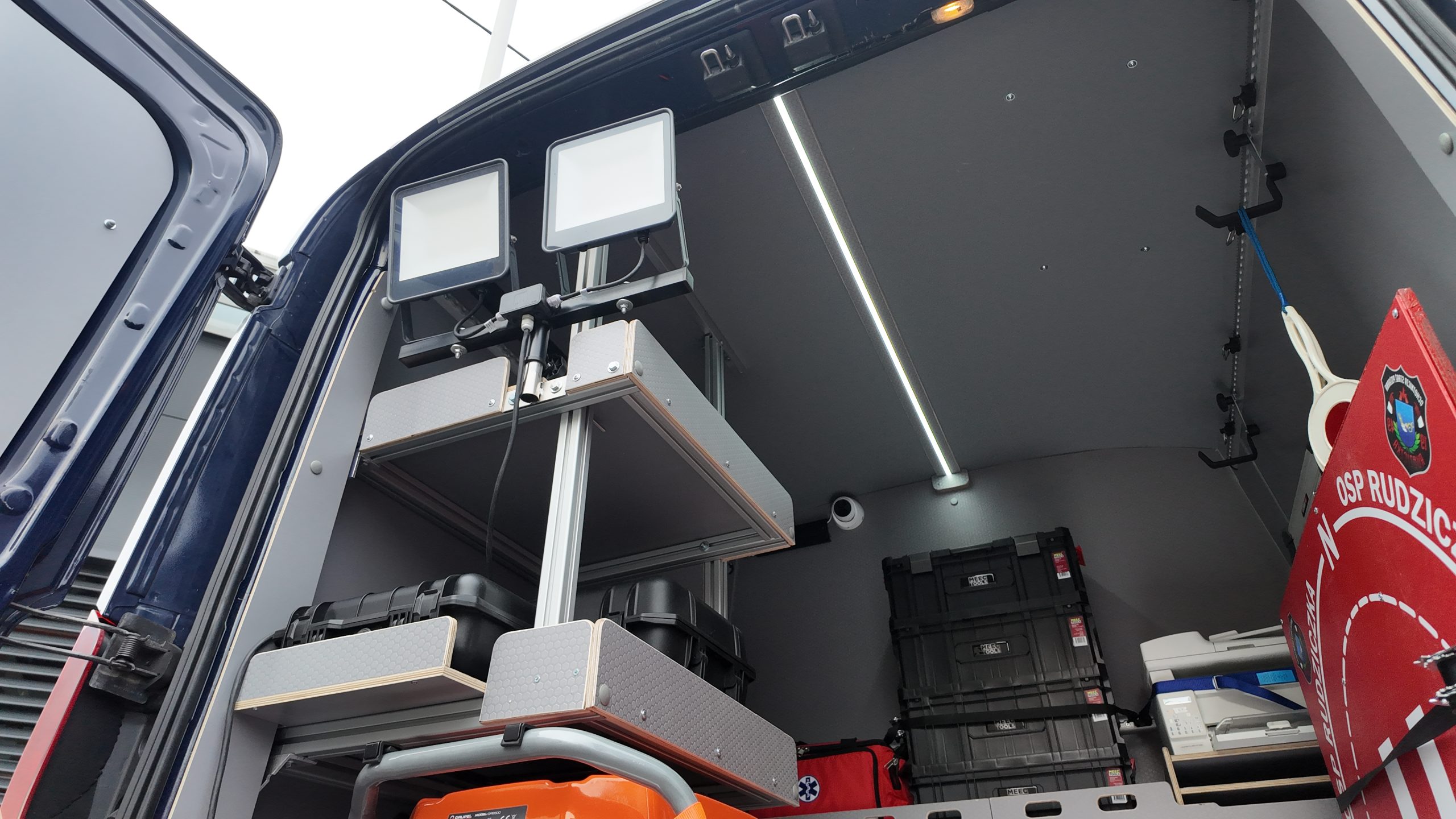

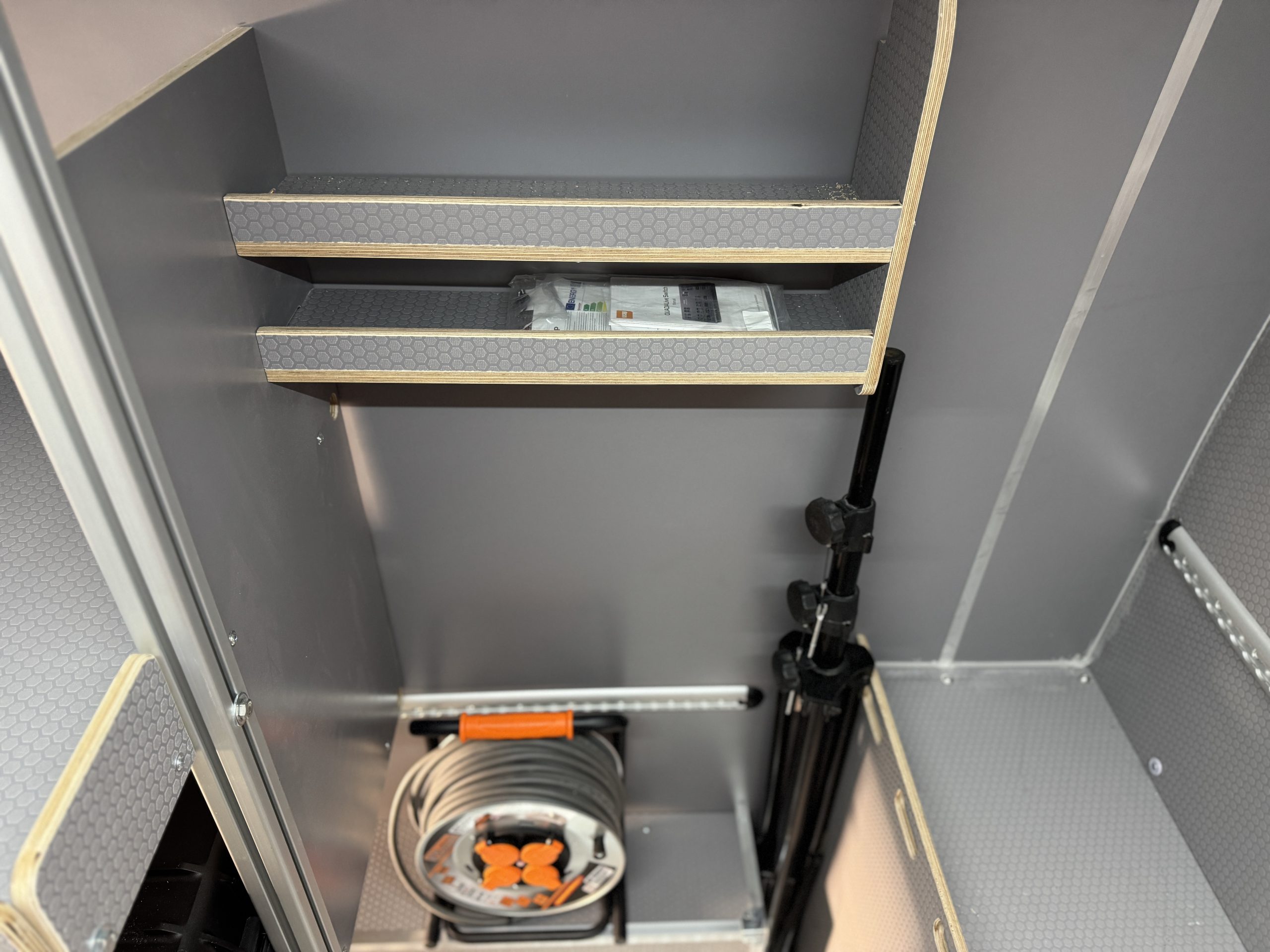

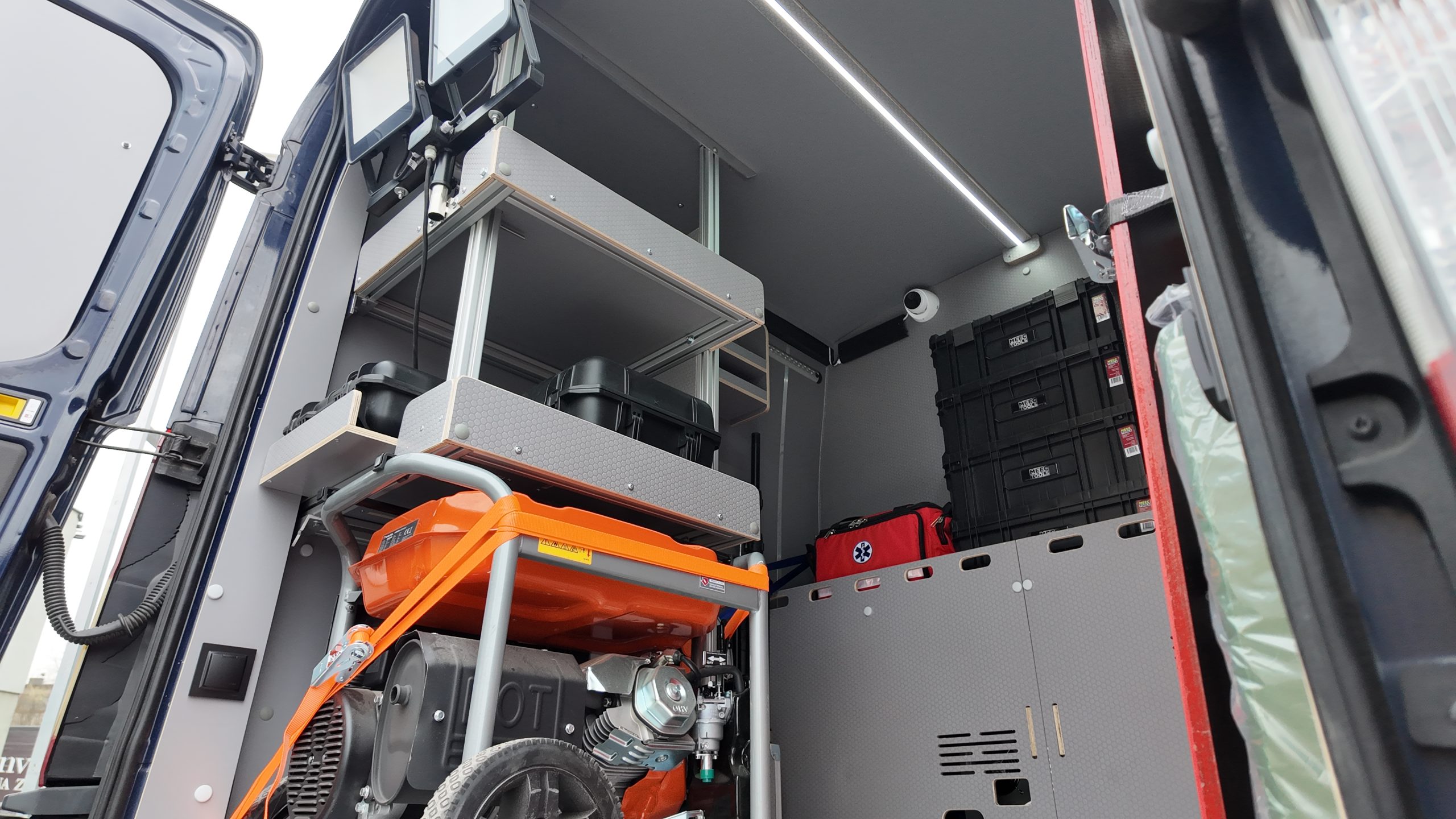

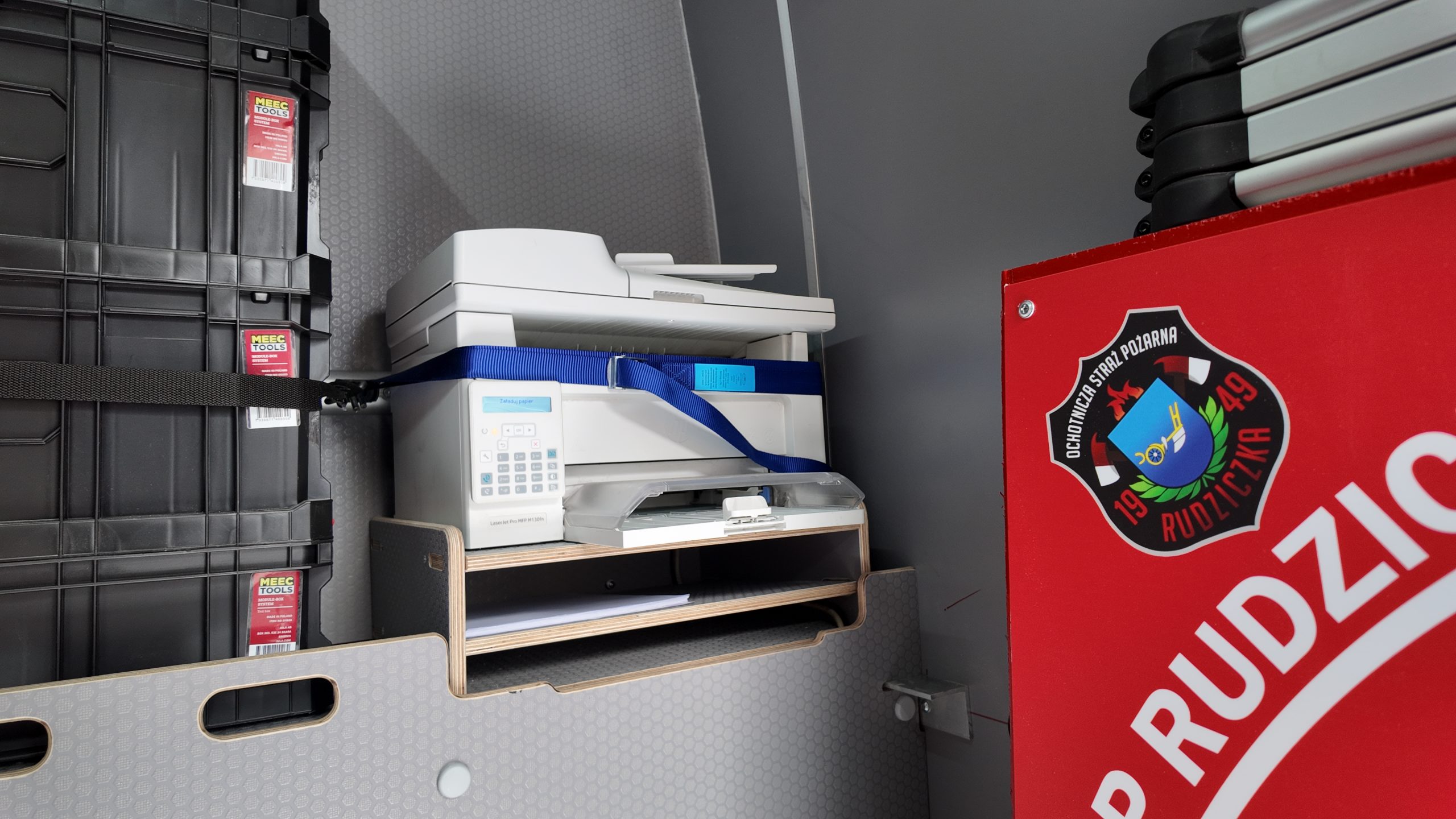

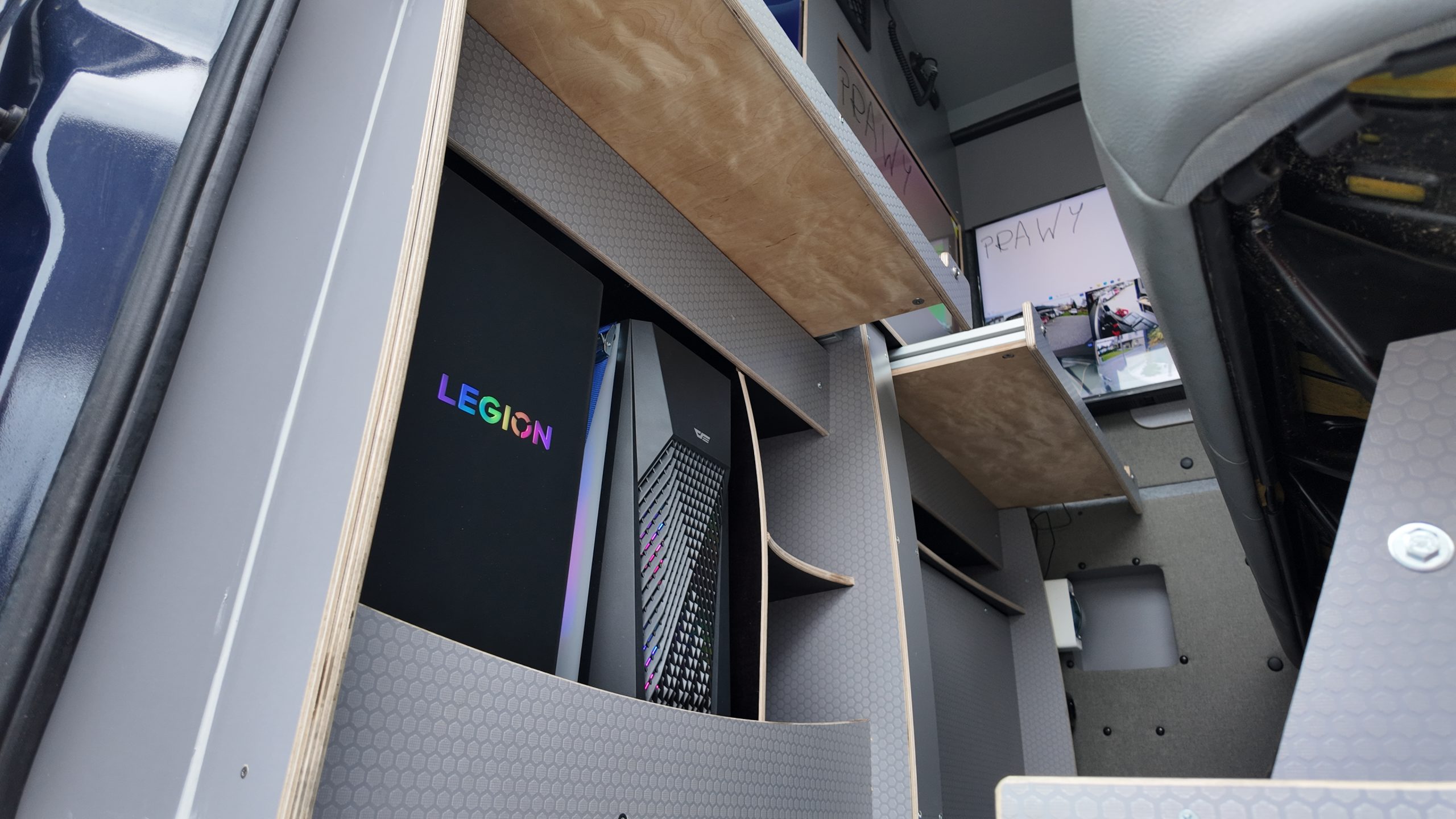

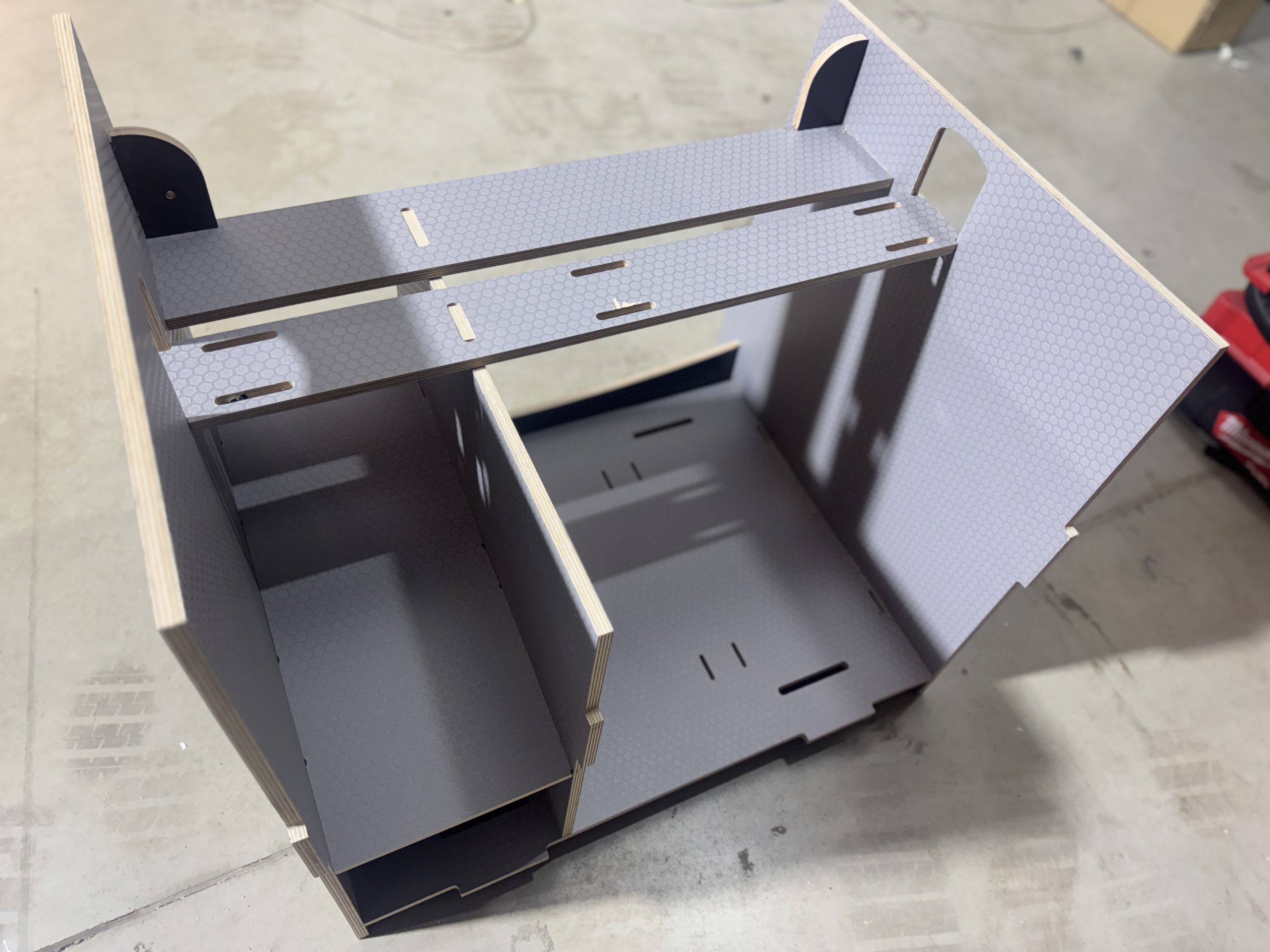

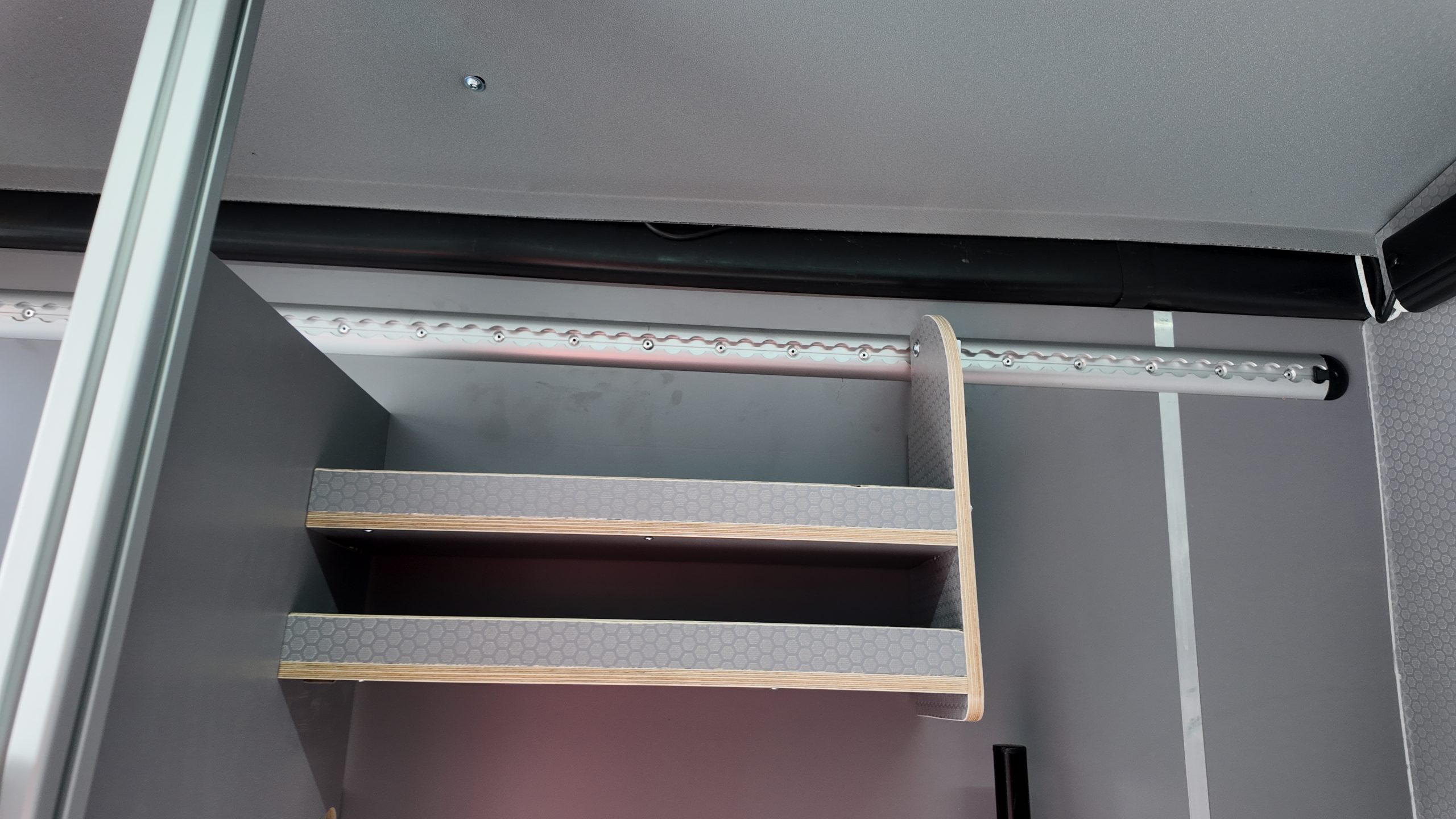

Do przechowywania i transportu dronów wykonaliśmy regał z konstrukcji aluminiowej oraz półek ze sklejki.
Skomplikowana instalacja elektryczna i multimedialna

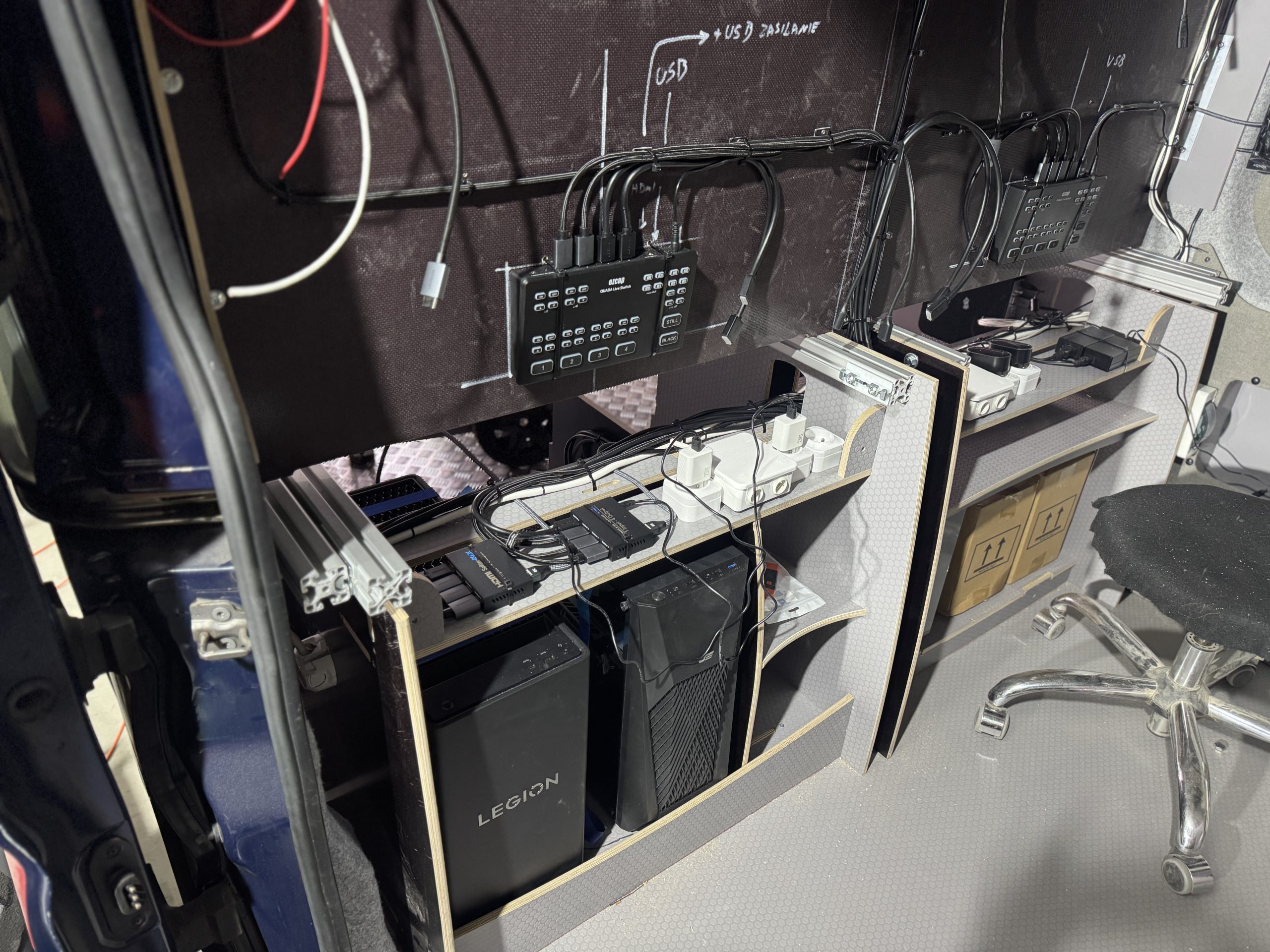

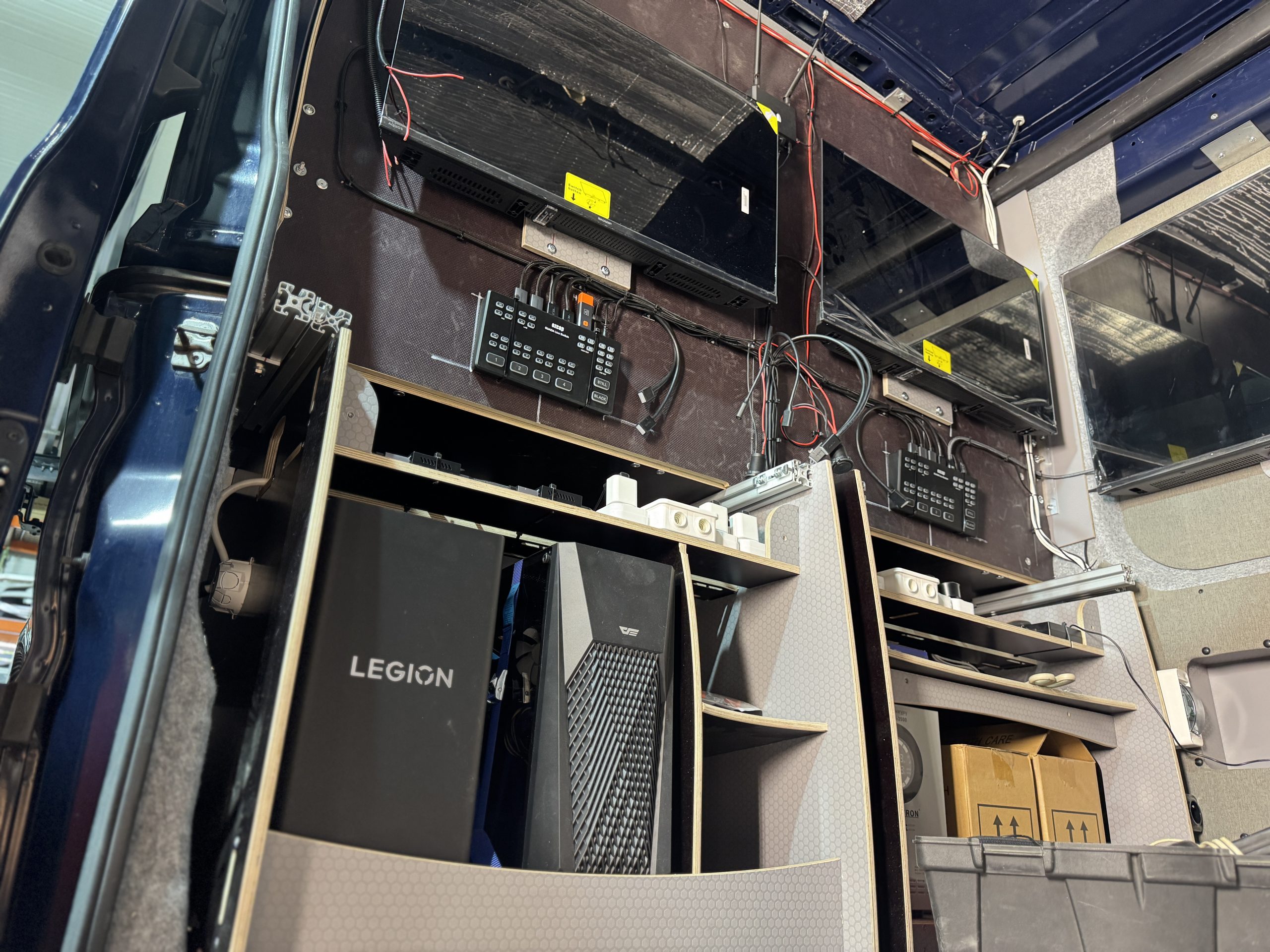

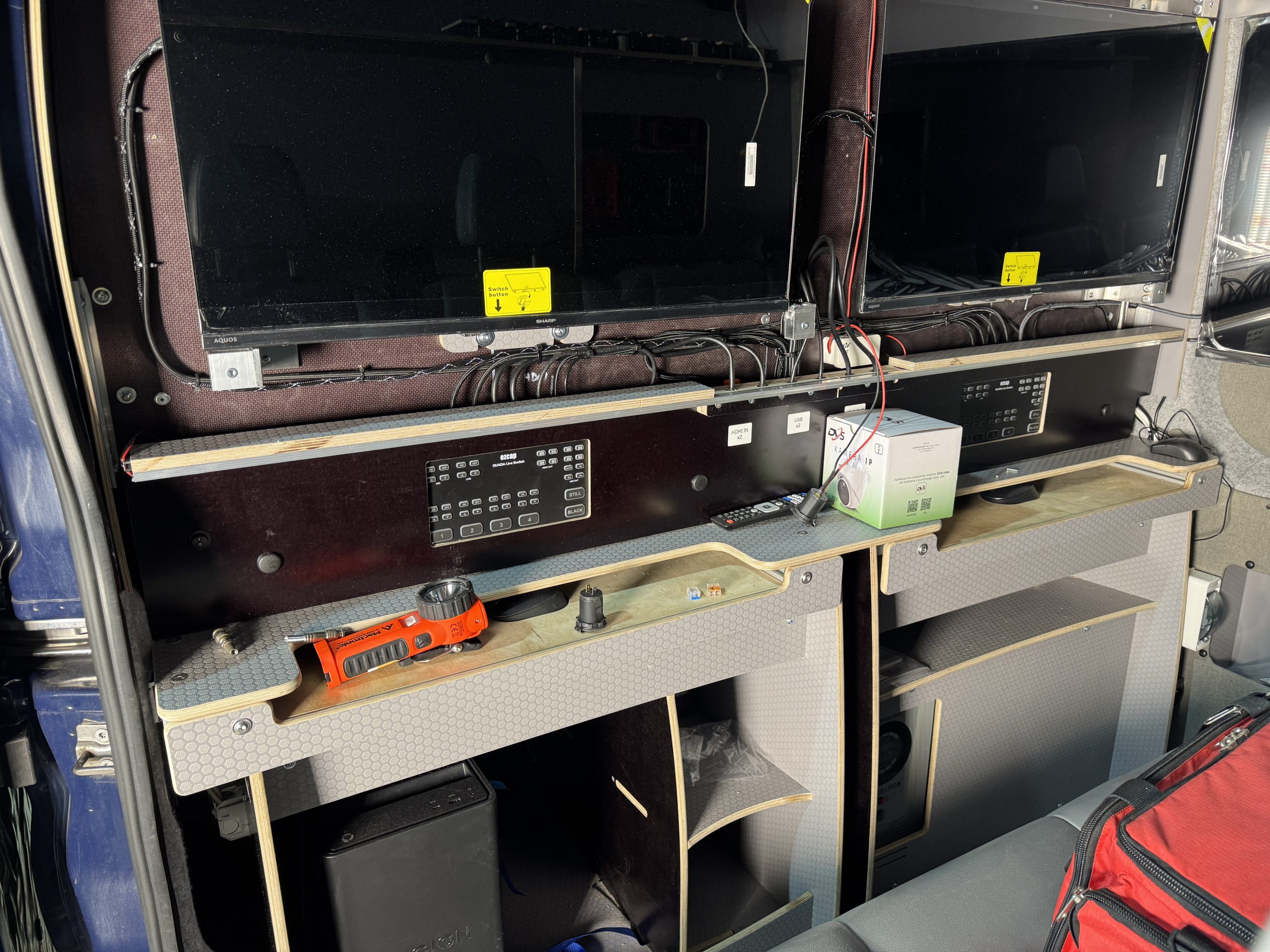

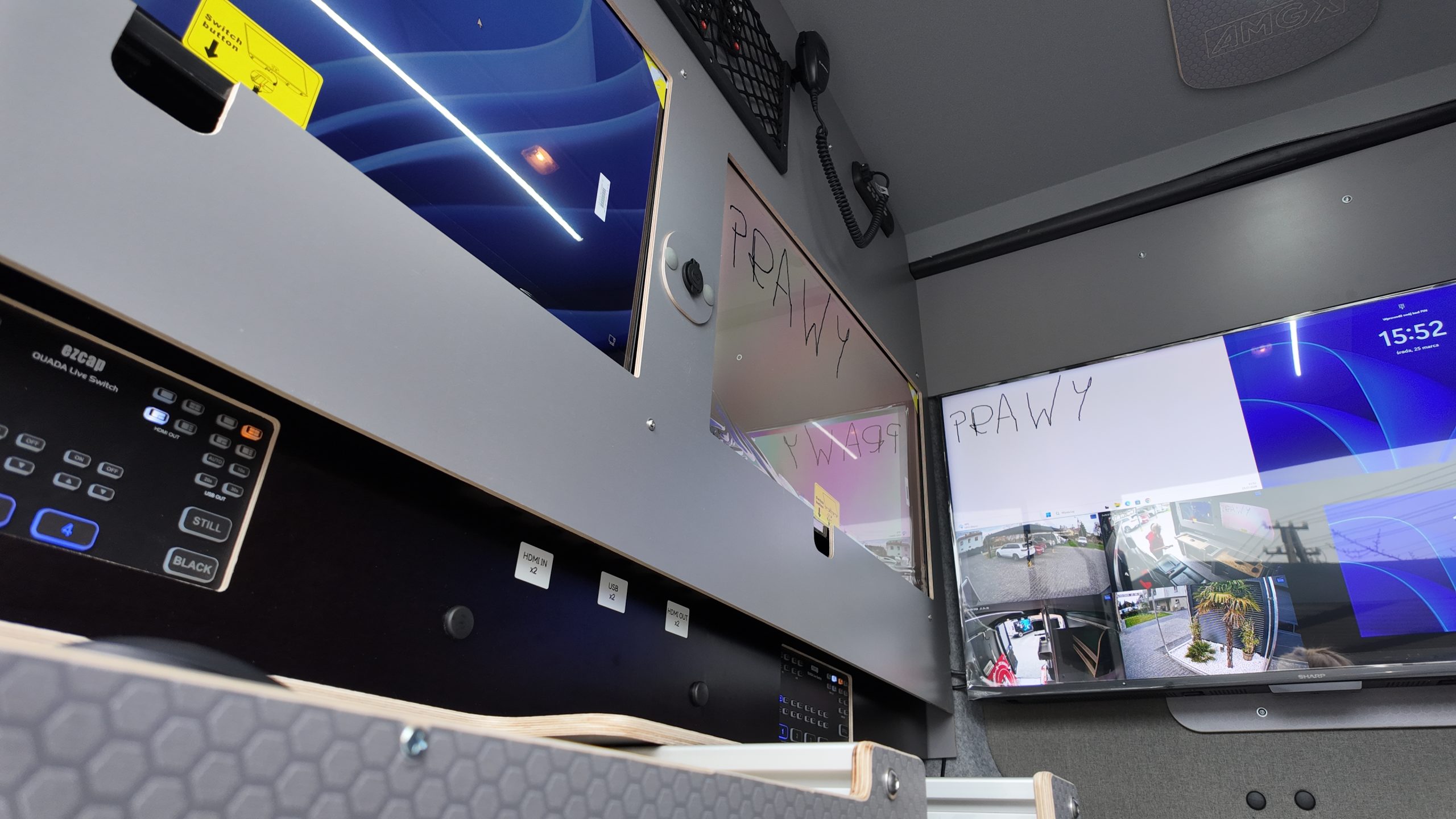

Jednym z bardziej złożonych elementów realizacji była instalacja elektryczna i multimedialna, przygotowana z myślą o zasilaniu oraz obsłudze urządzeń wykorzystywanych przez OSP Rudziczka. Instalacja obejmuje zarówno obwody 12 V i 230 V, jak i rozbudowaną infrastrukturę transmisji danych oraz sygnału HDMI.

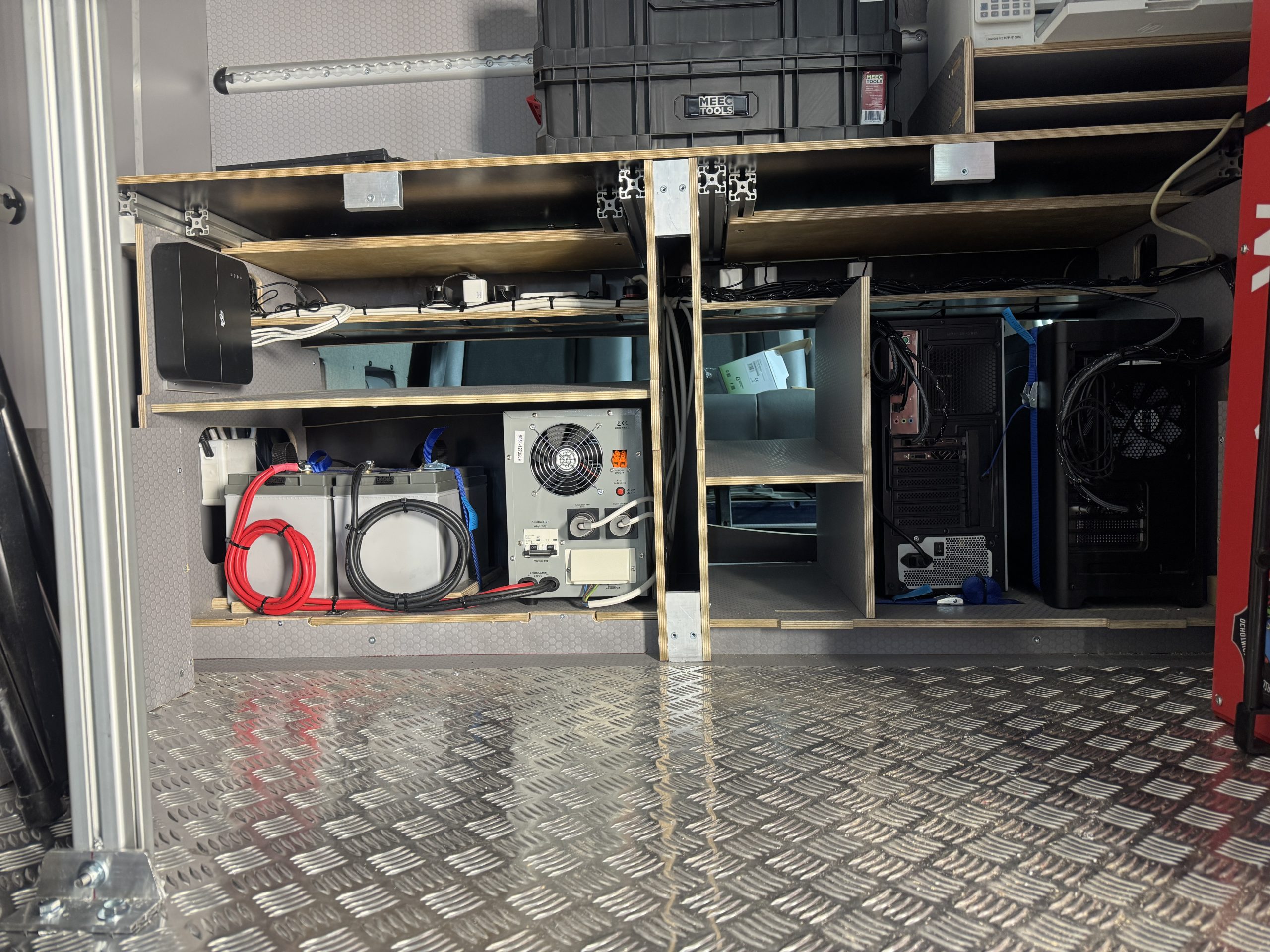

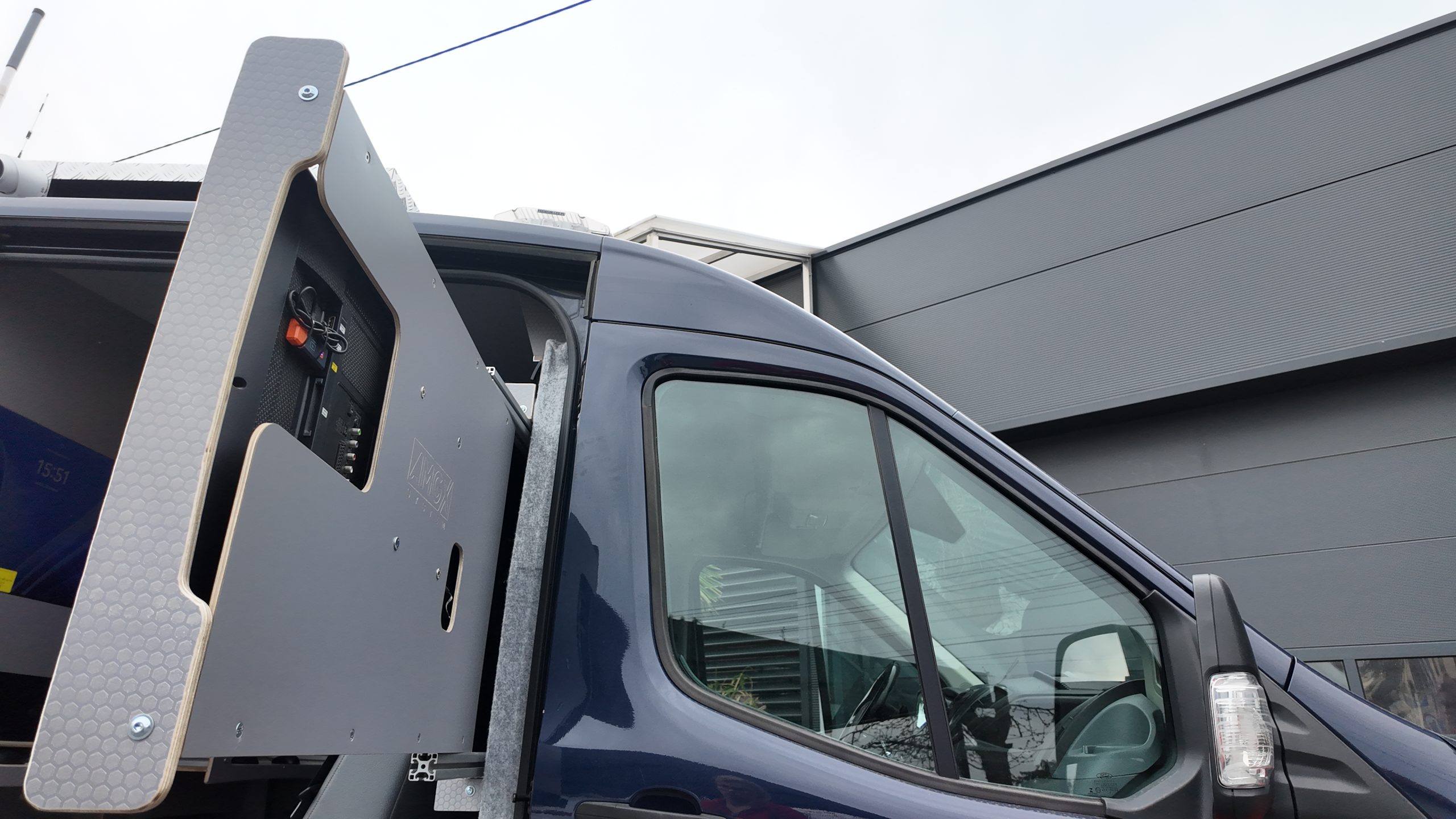

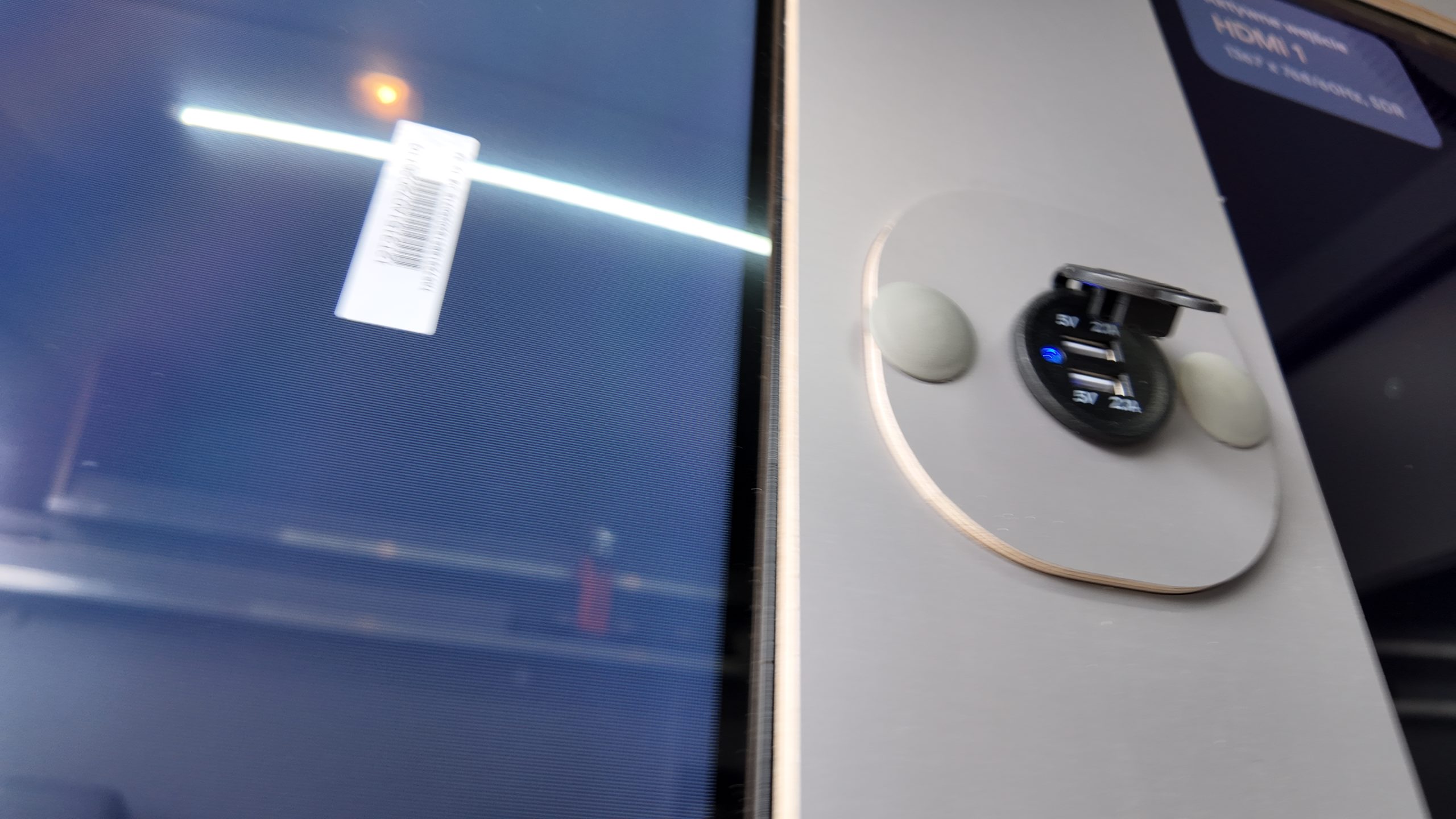

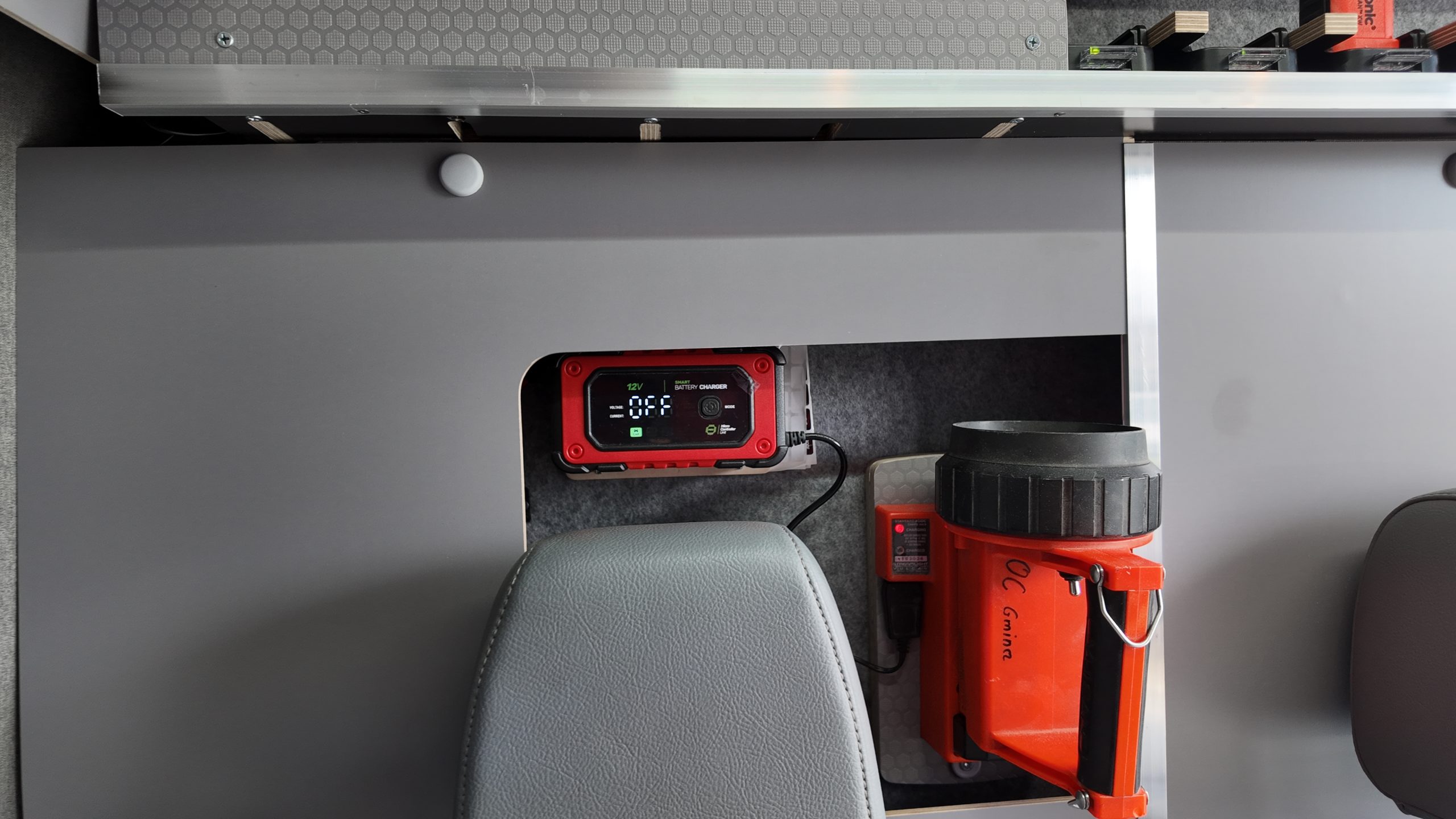

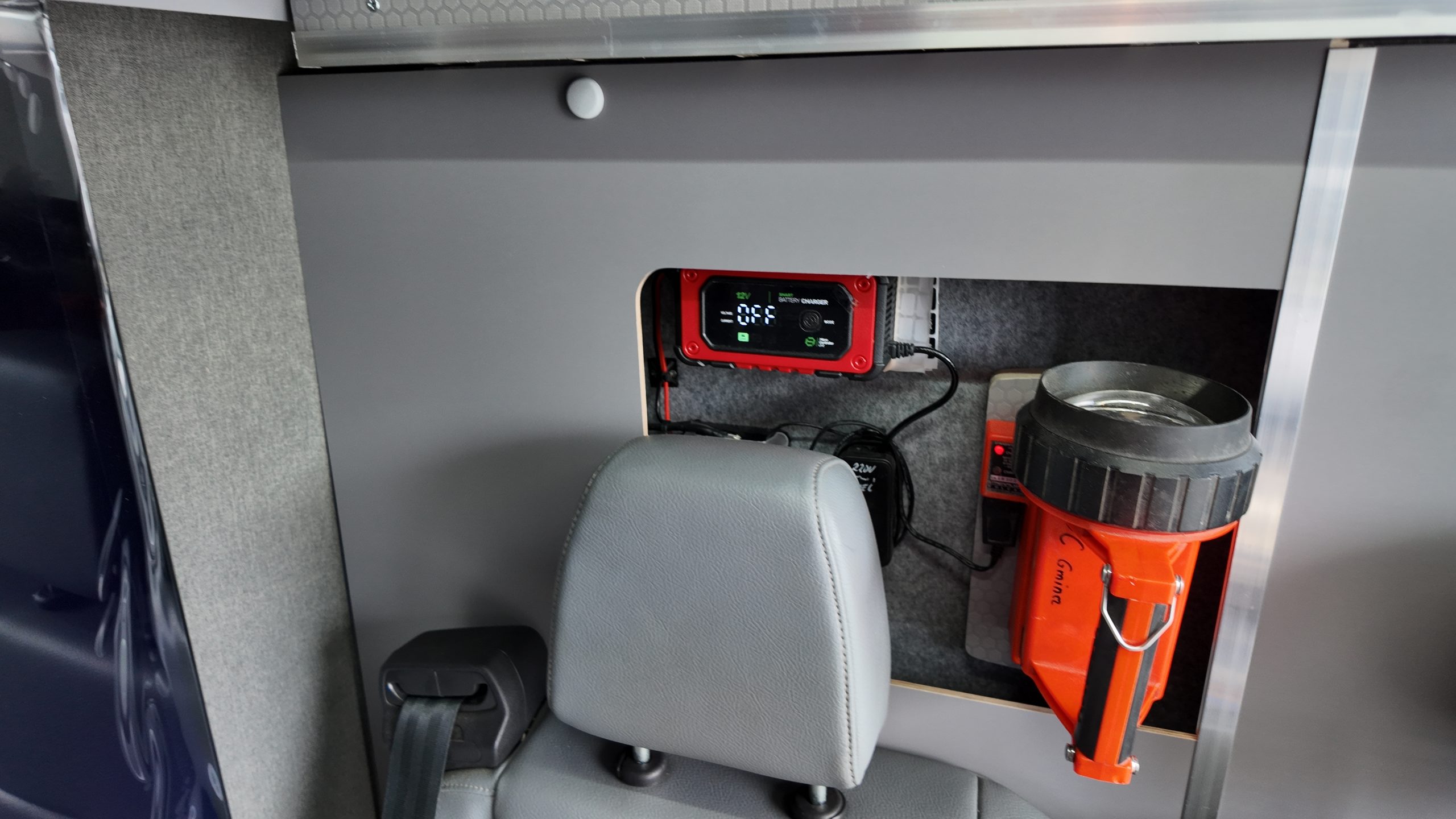

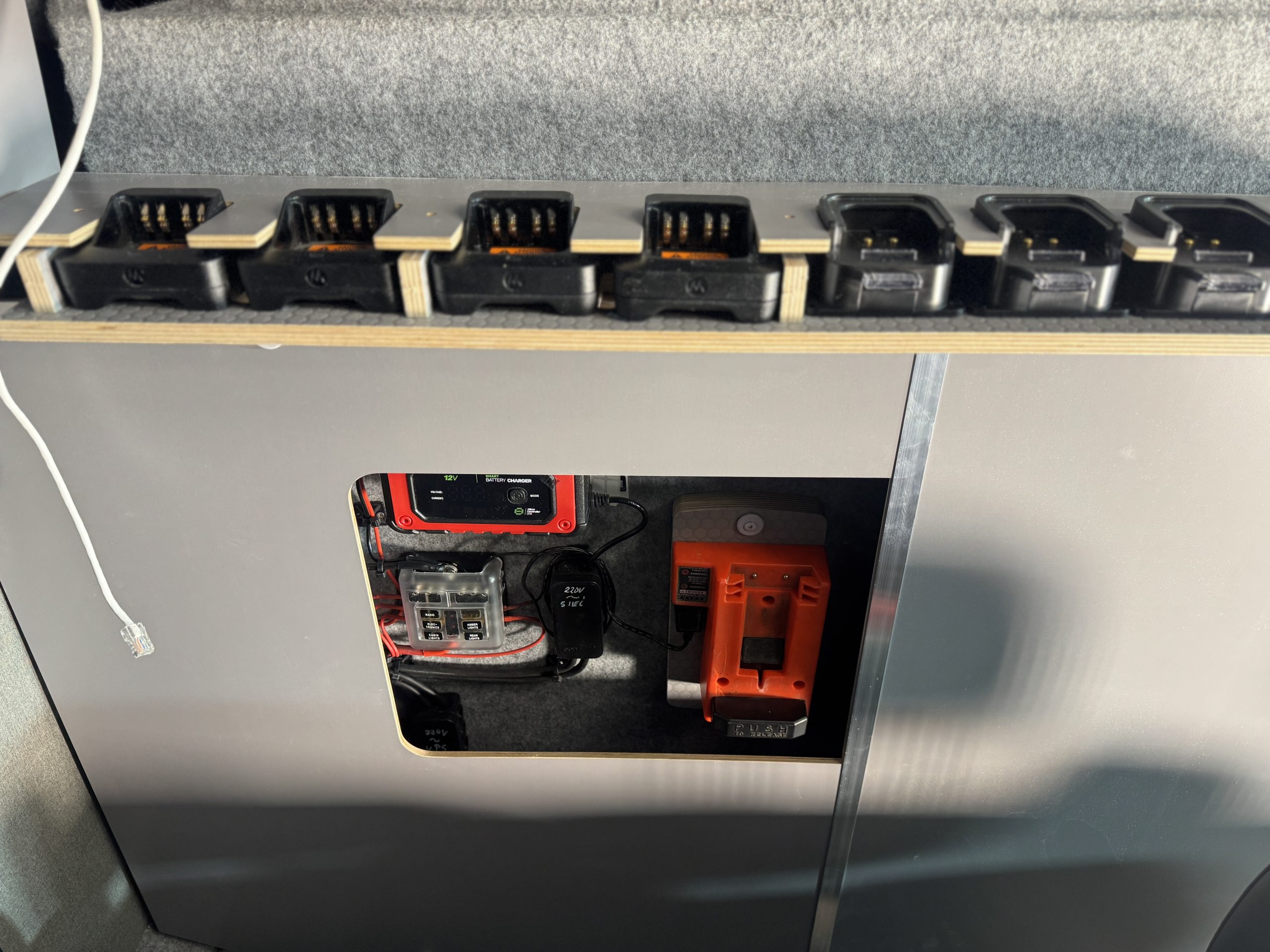

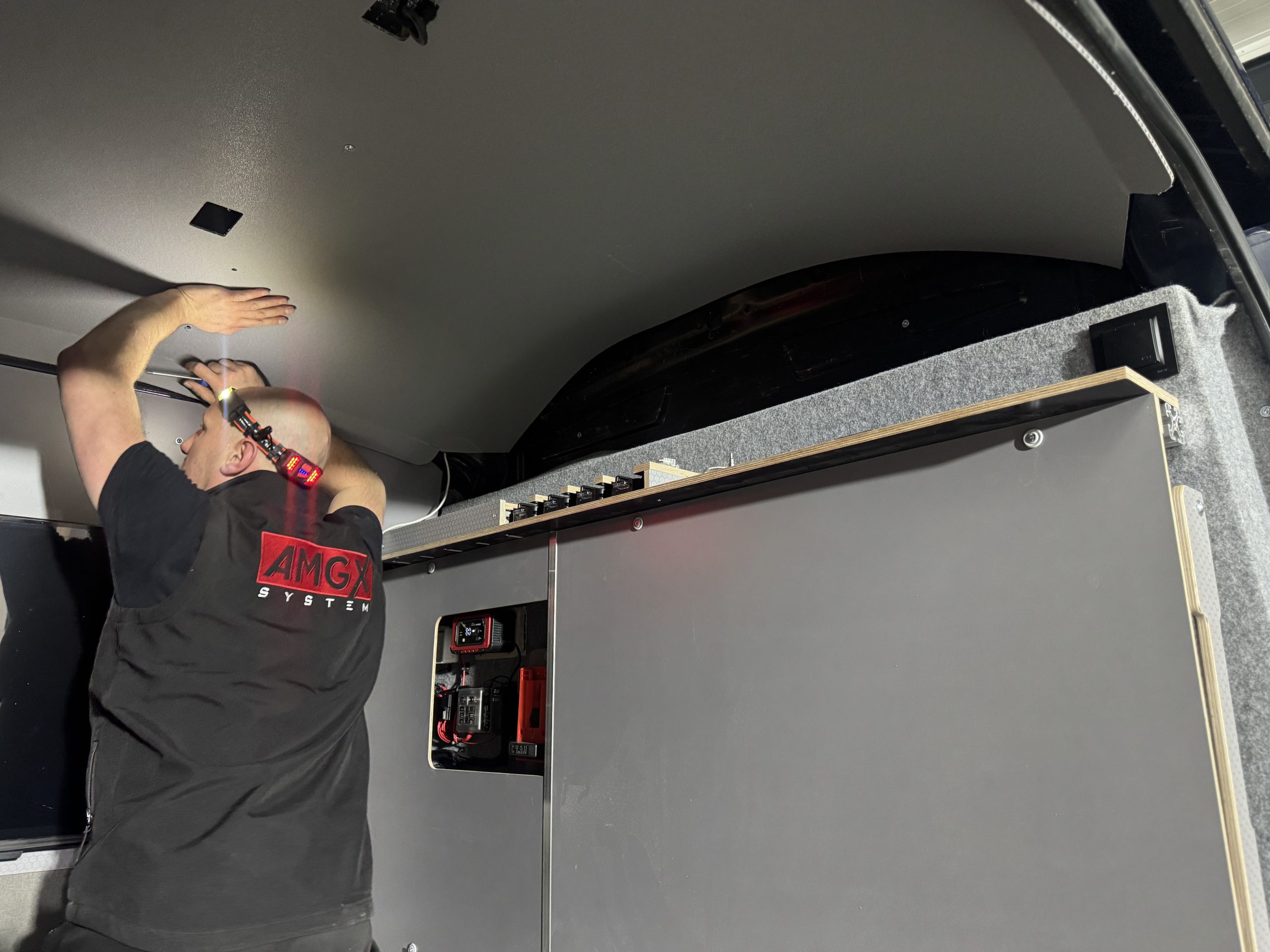

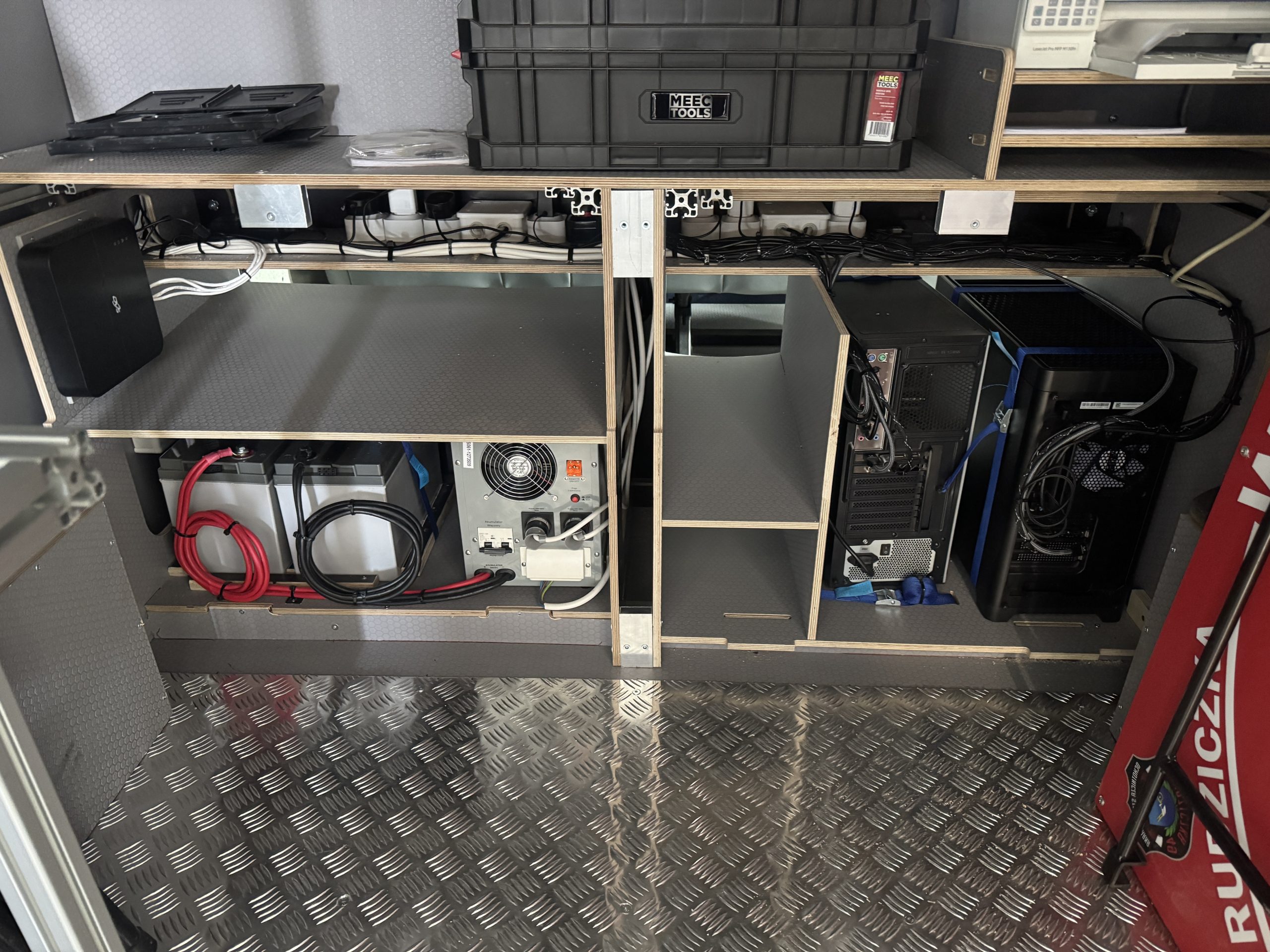

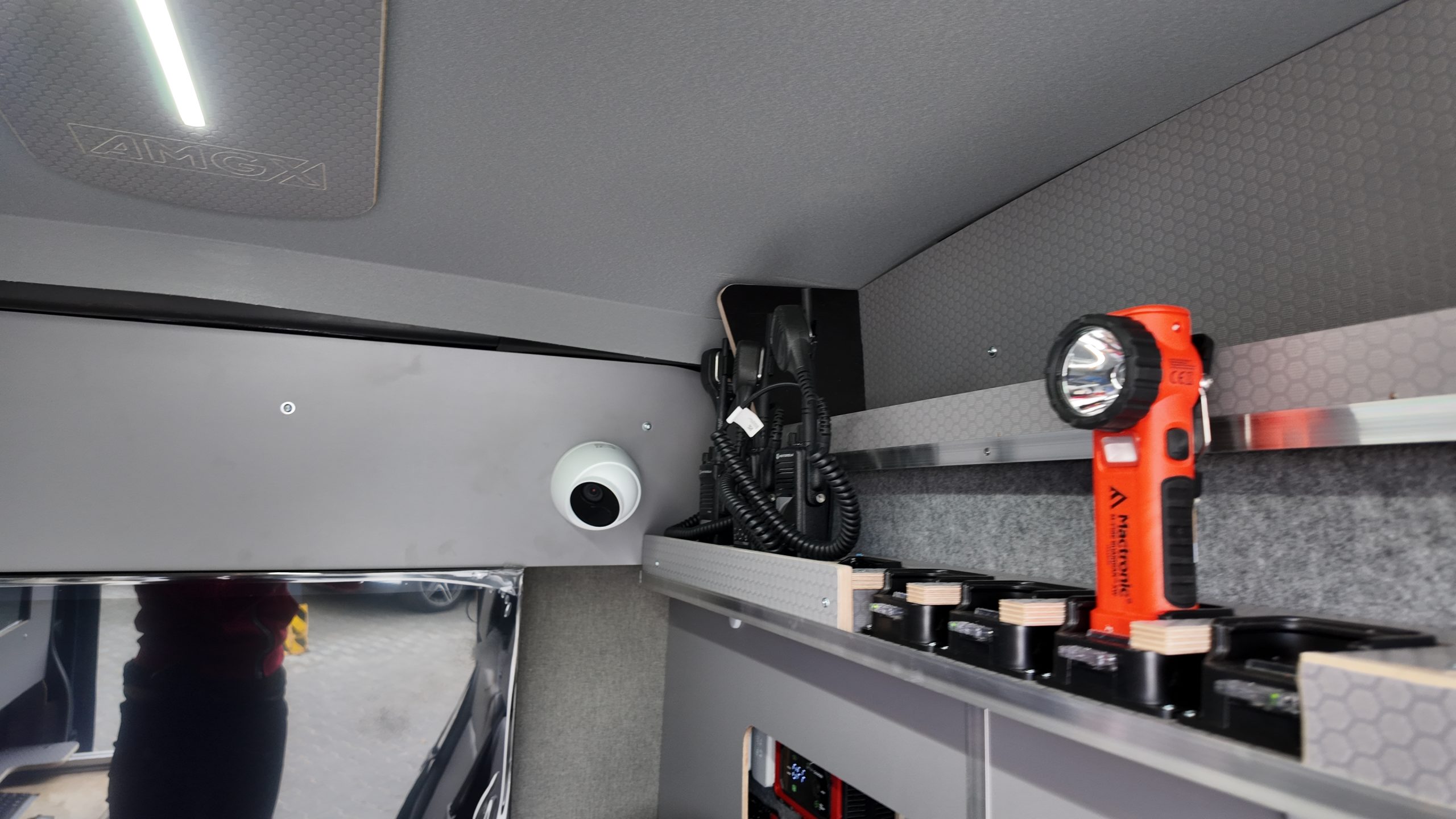

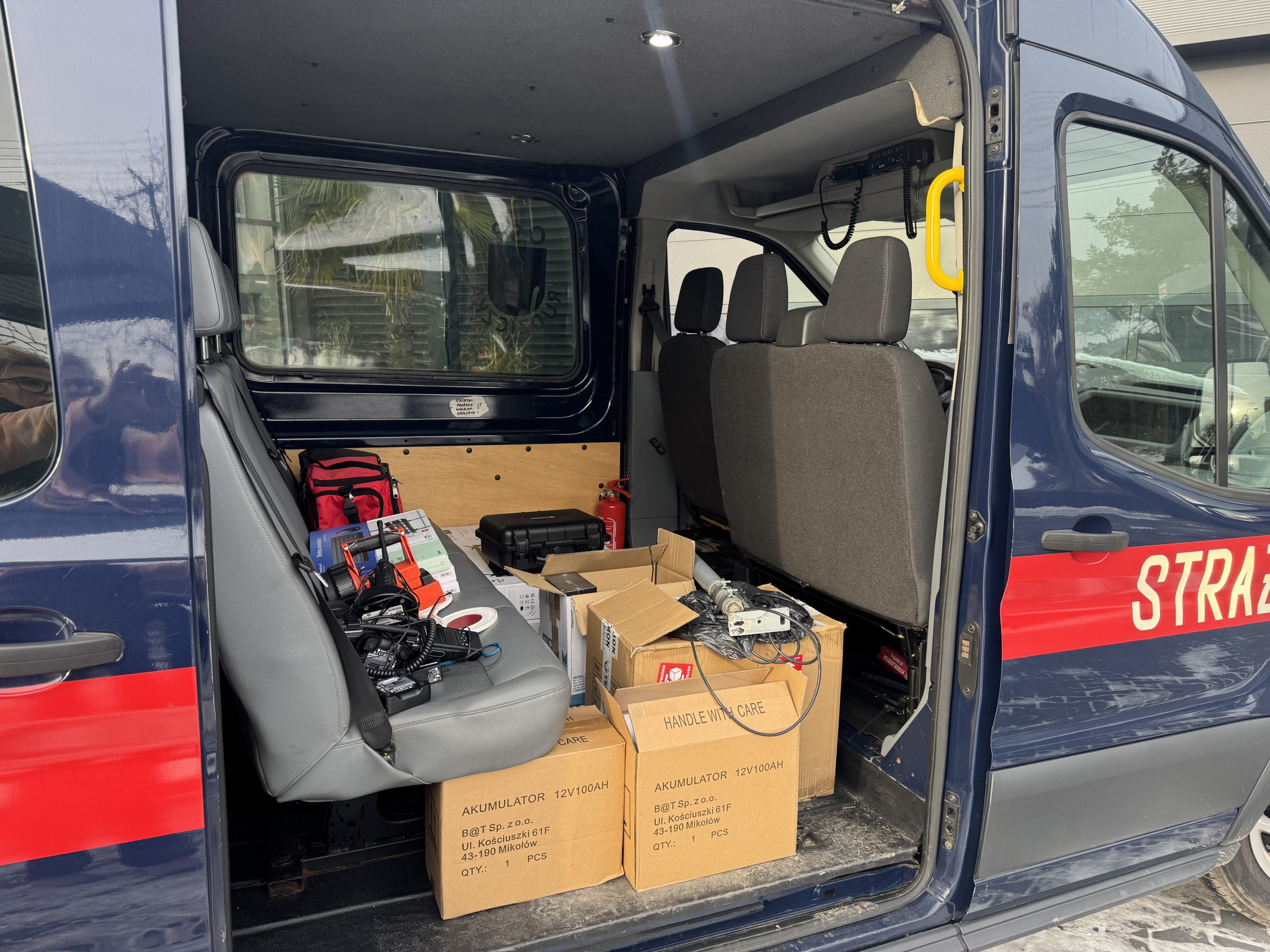

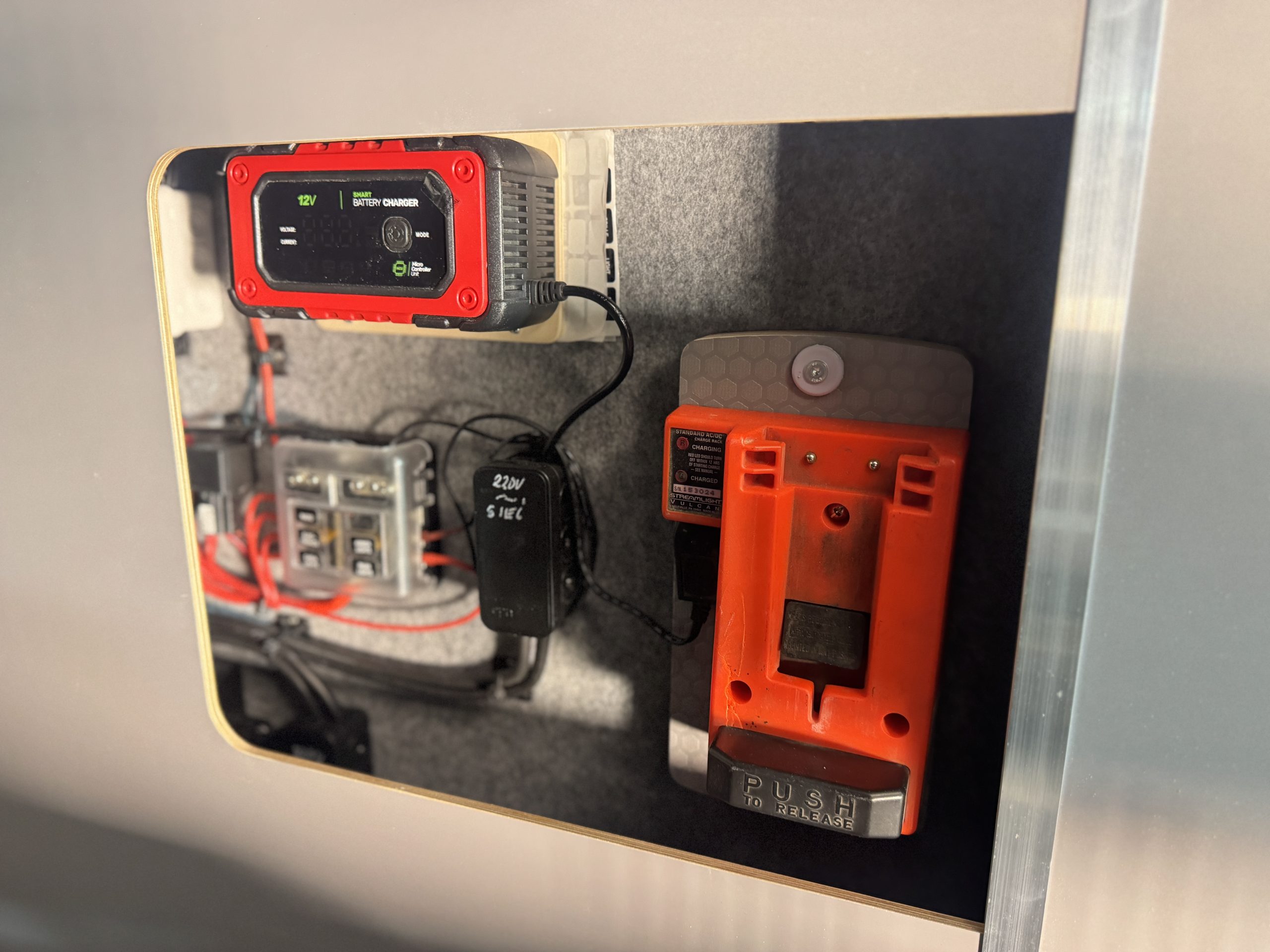

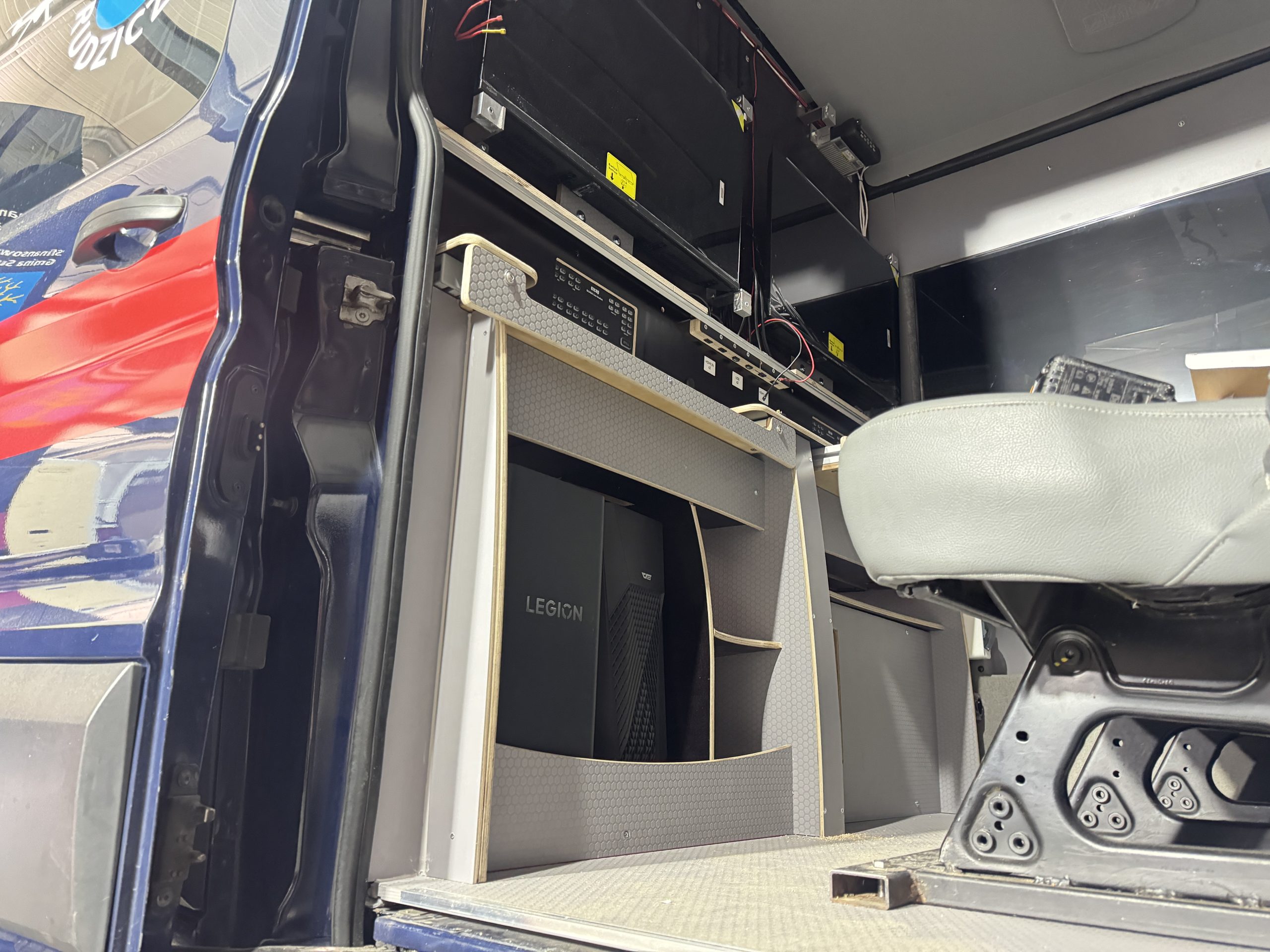

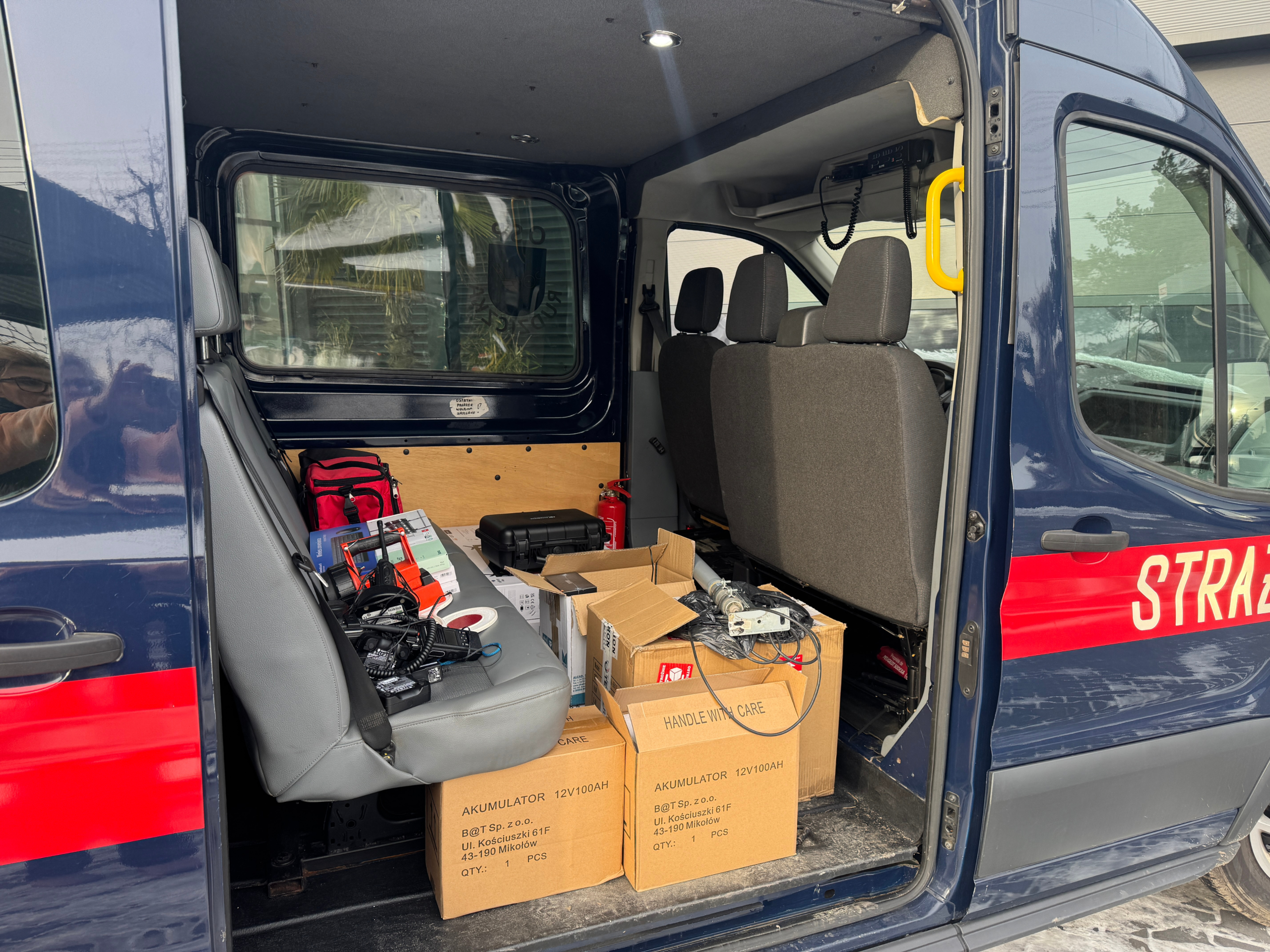

W zabudowie zastosowaliśmy panel 12 V z dwoma portami USB, gniazda 230 V, w tym gniazda z klapką, wyłączniki nadprądowe, bezpieczniki samochodowe, duże i podwójne skrzynki bezpieczników 12 V, prostownik 12 V oraz UPS i akumulatory. Instalację wyposażono również w wyłącznik WiFi, rozdzielacz oraz nadajnik/odbiornik HDMI.
Za komunikację i przesył sygnału odpowiadają m.in. przewody USB 3.0, USB-A–USB-C, Ethernet oraz HDMI 2.1 i HDMI Premium, a także adaptery USB-C oraz adapter DisplayPort 1.2 – HDMI 1.4 obsługujący 4K UHD i dwa wyjścia HDMI. W instalacji wykorzystano również przewody Baseus oraz odpowiednie zasilacze do urządzeń Toshiba, NEC i Samsung, a także ładowarki 25 W.

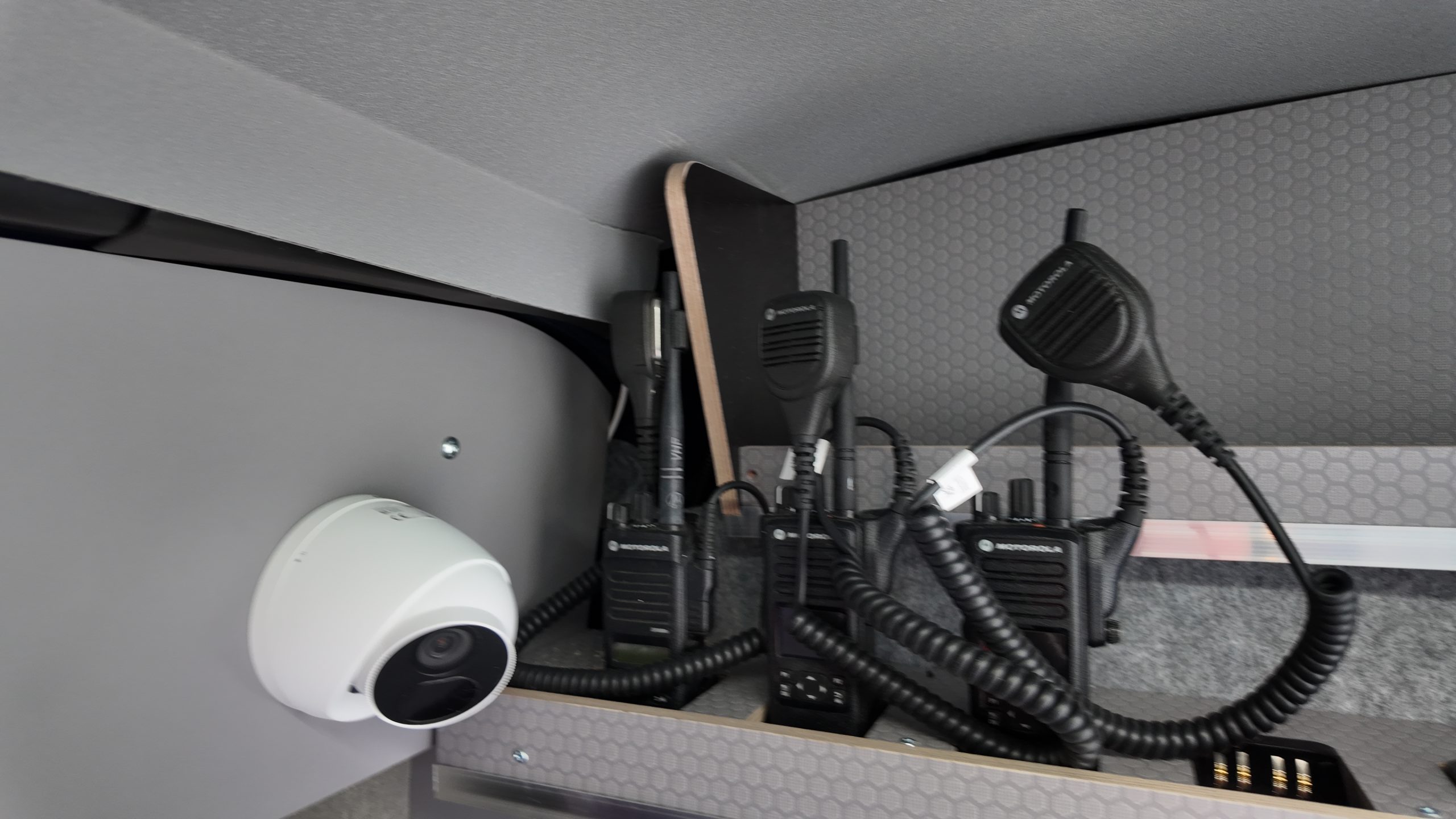

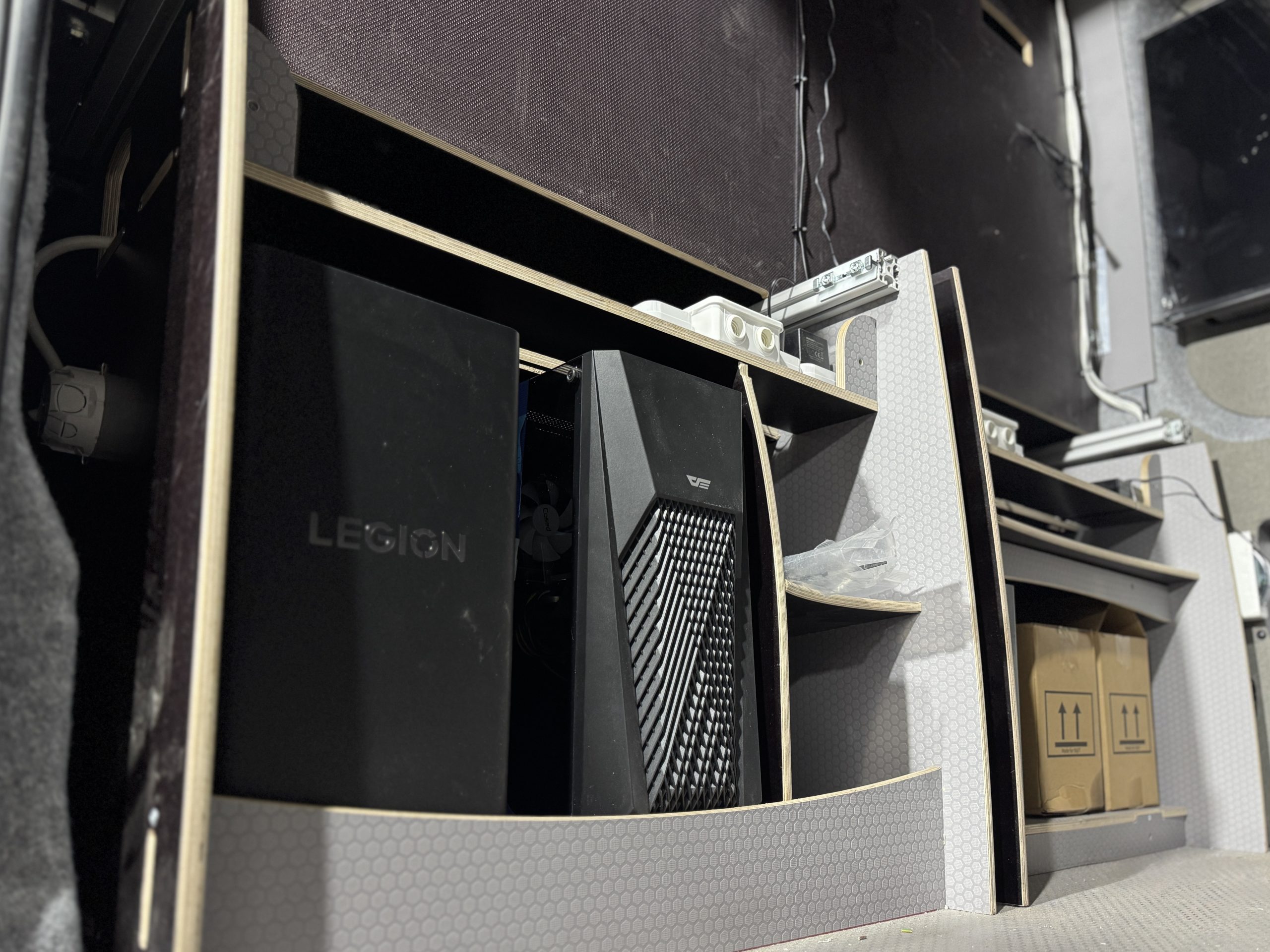

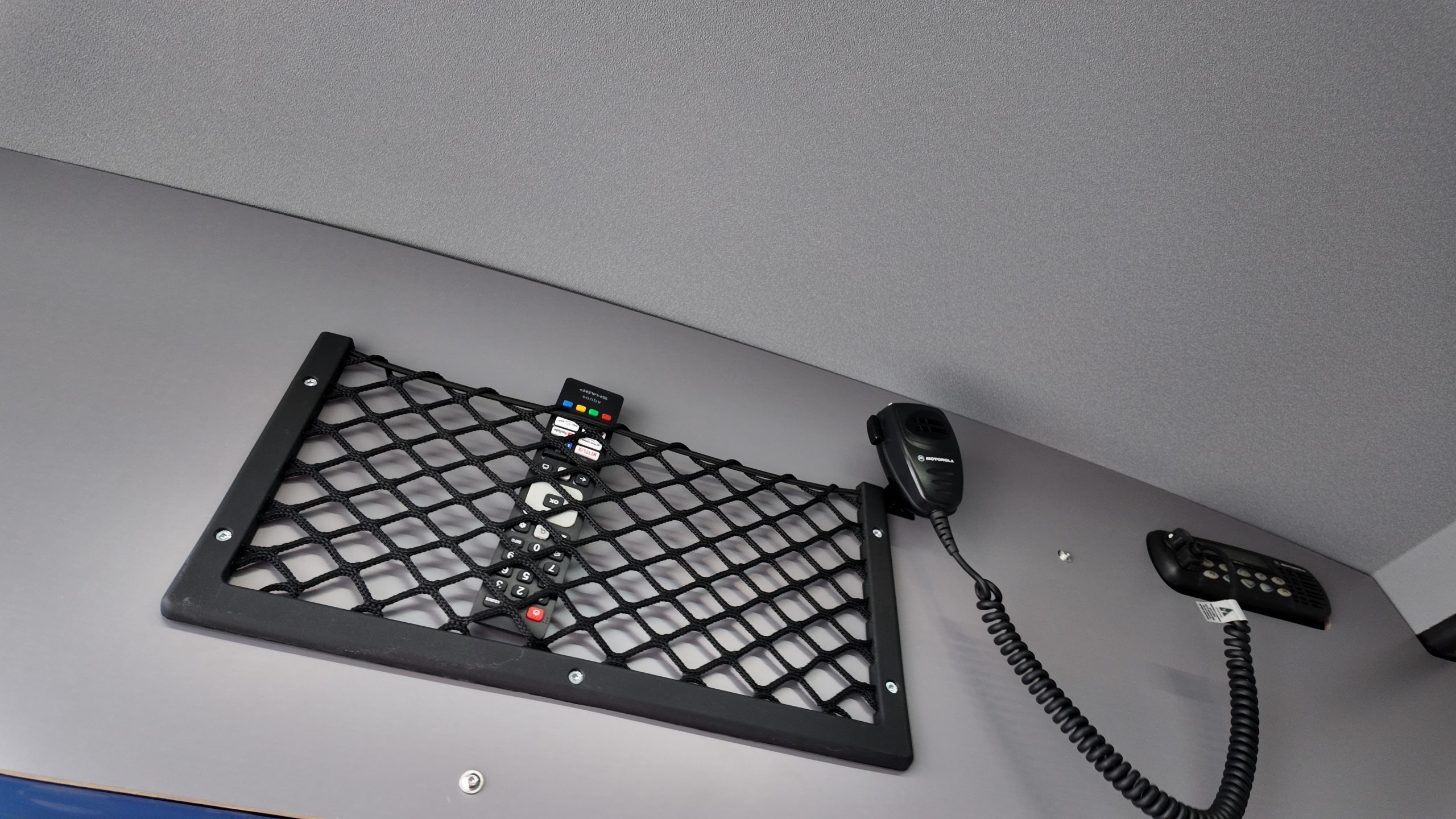

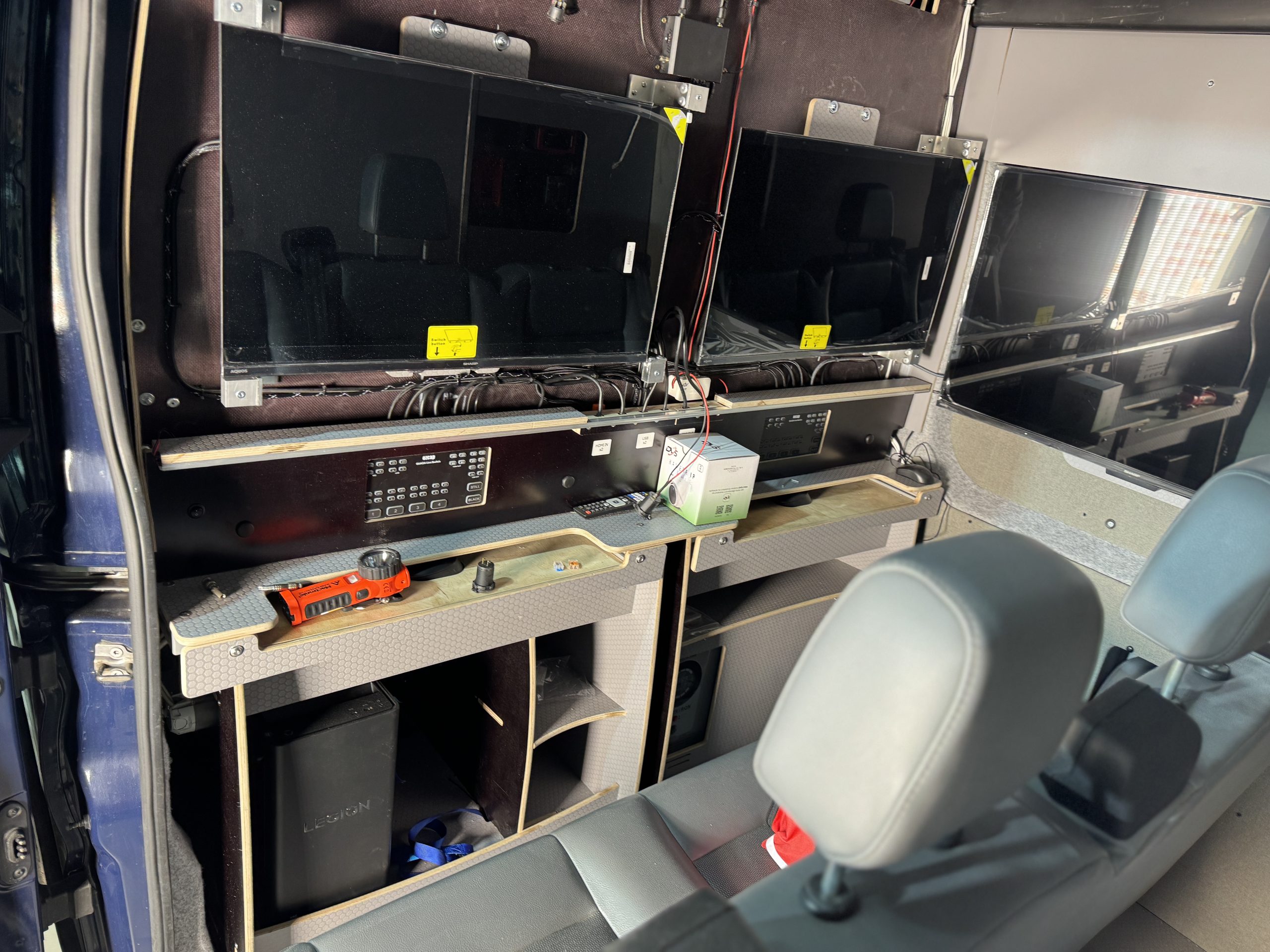

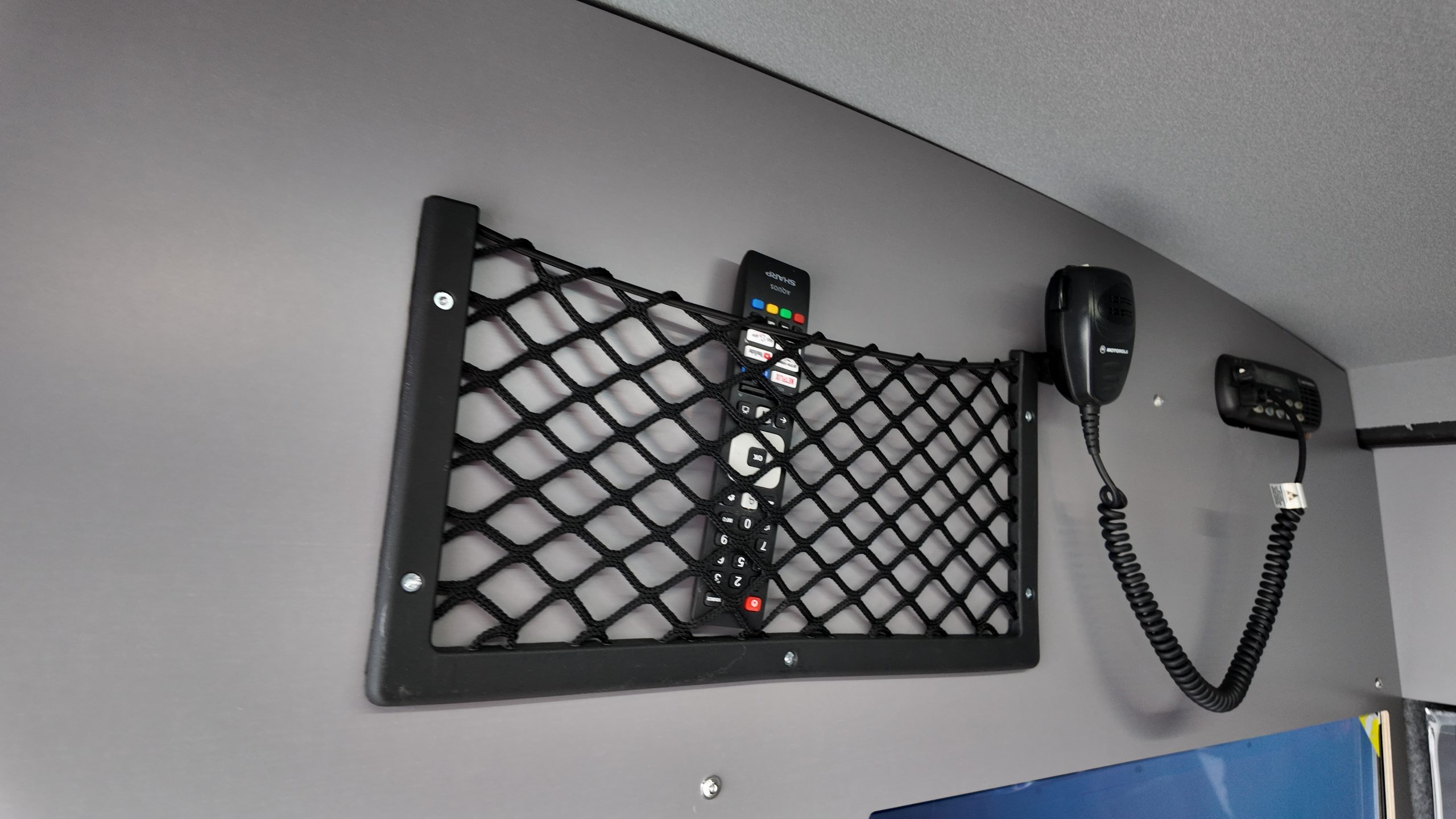

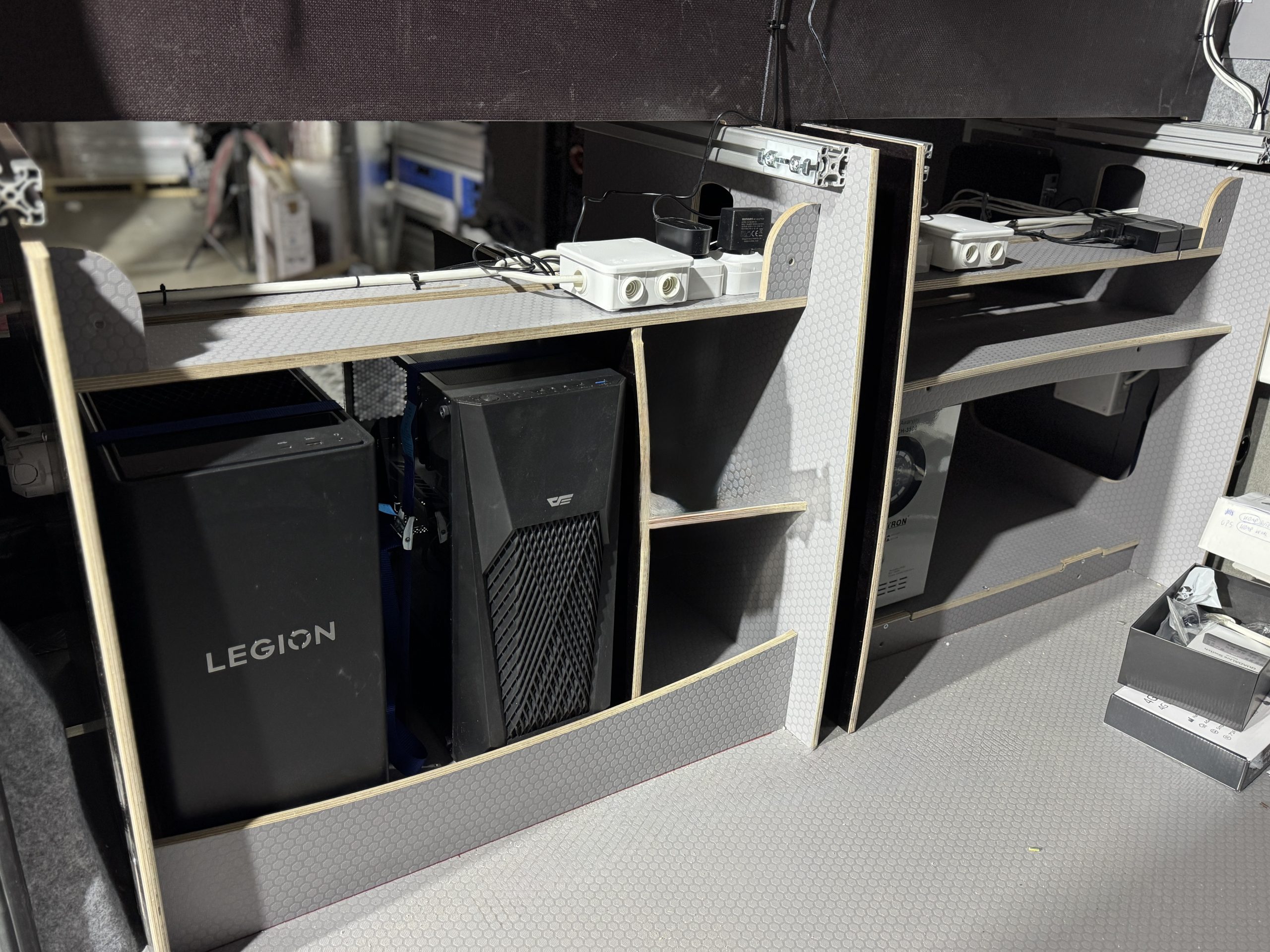

Całość została przygotowana z uwzględnieniem zasilania i podłączenia poszczególnych elementów wyposażenia, w tym routera, radia, mikserów, monitorów, kamer, anteny oraz uchwytów i systemów montażowych dla poszczególnych urządzeń. Rozbudowana instalacja pozwala na uporządkowane rozmieszczenie urządzeń, ich bezpieczne zasilanie oraz sprawną obsługę.

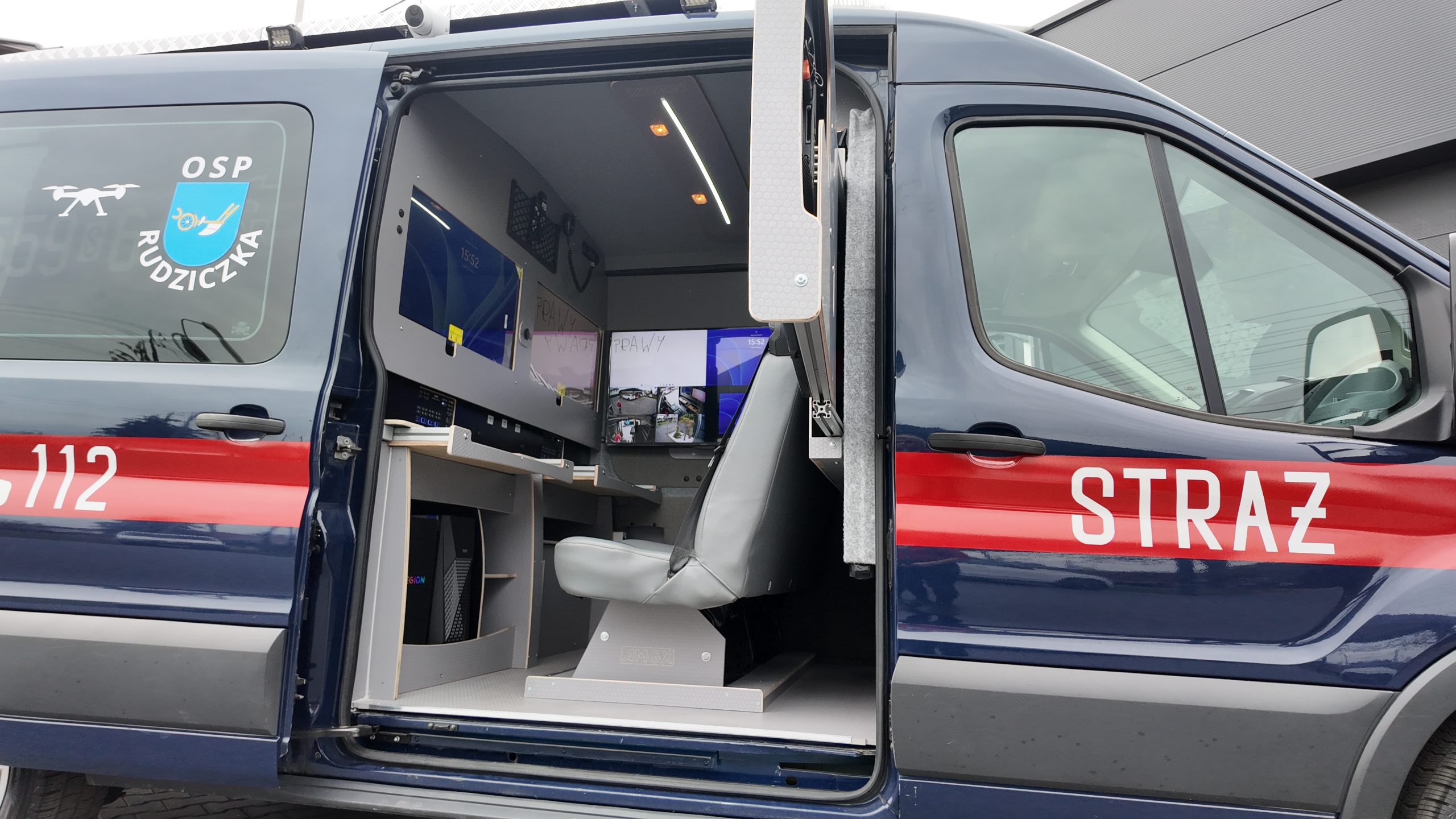

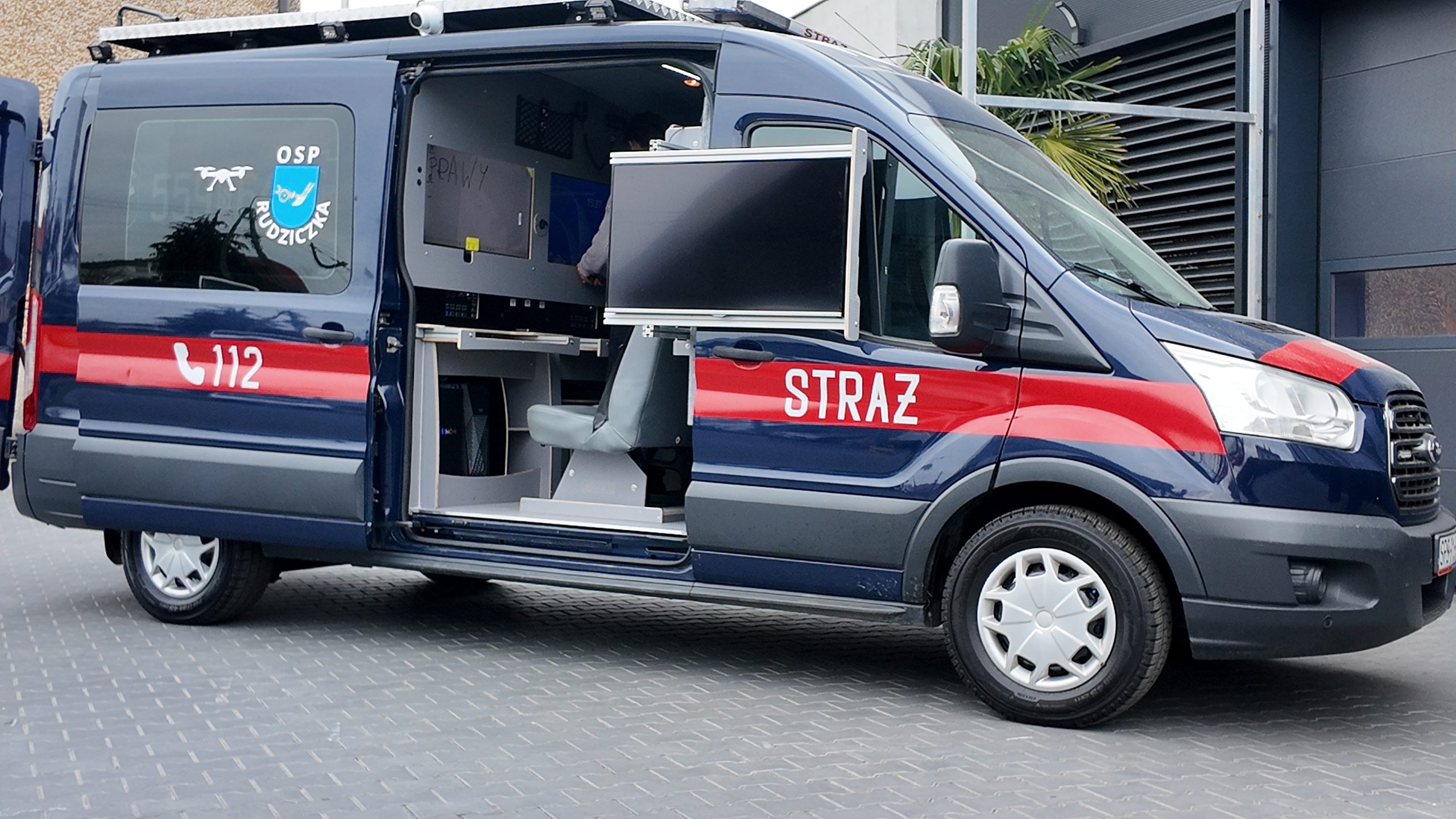

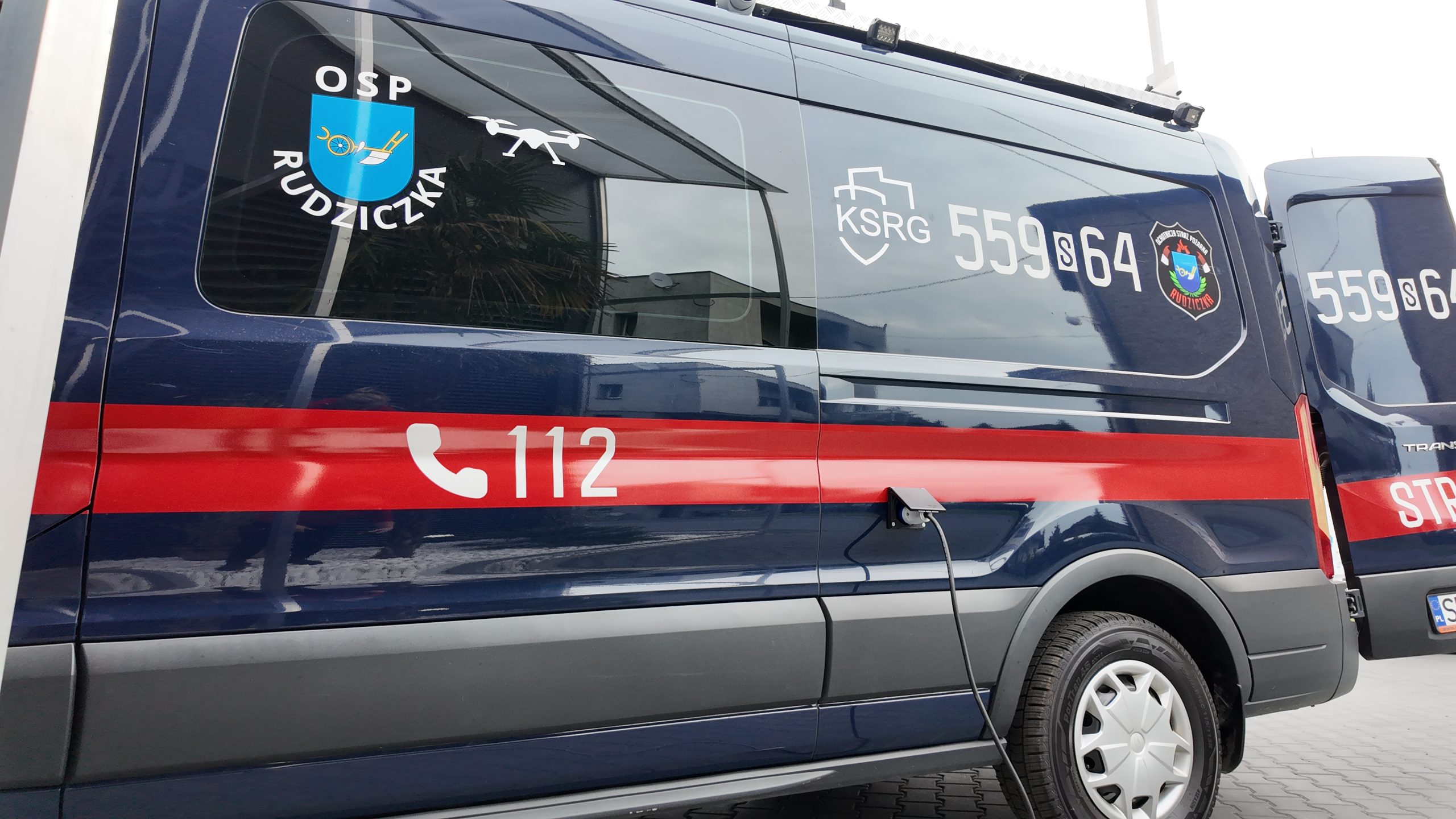

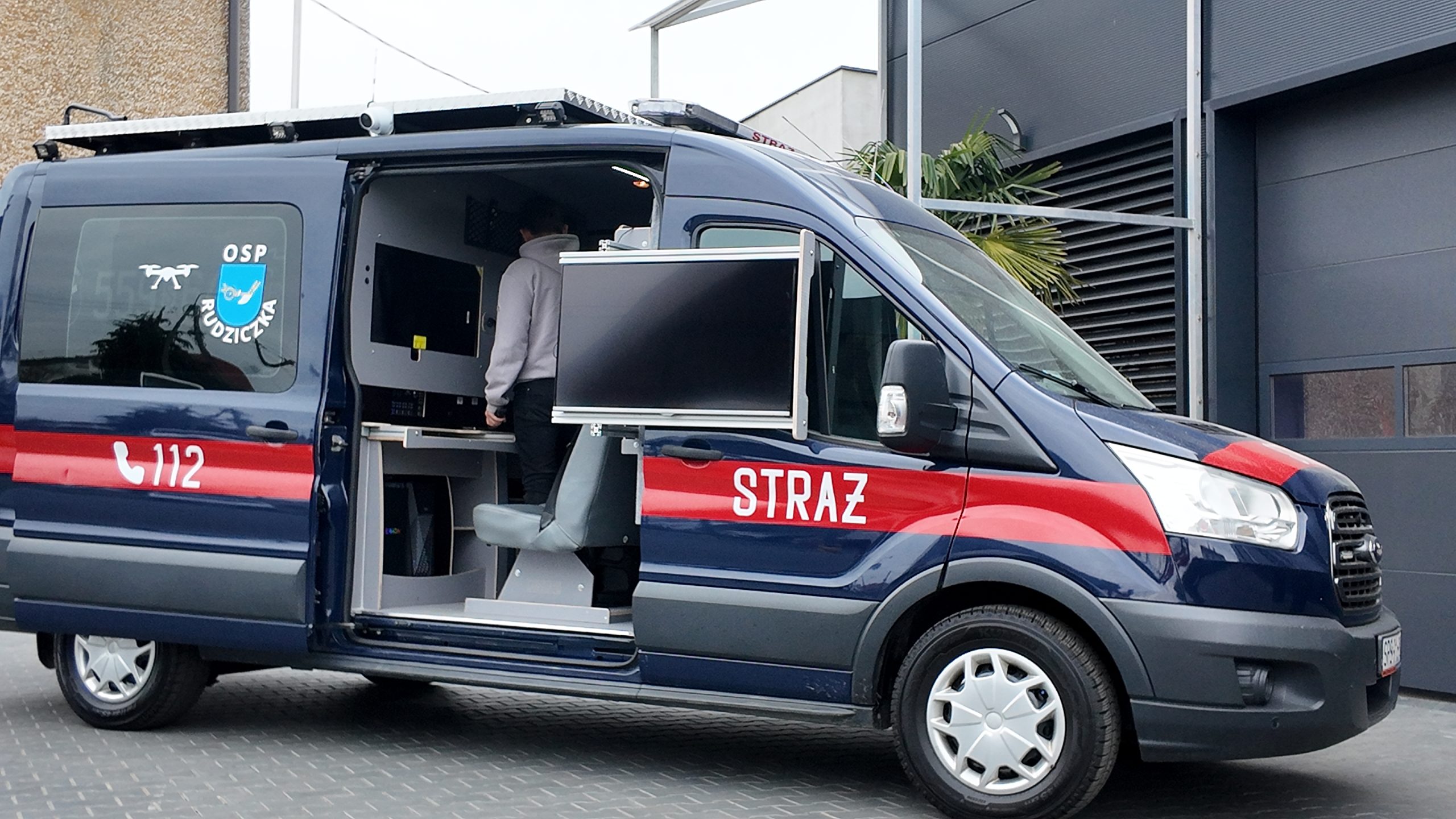

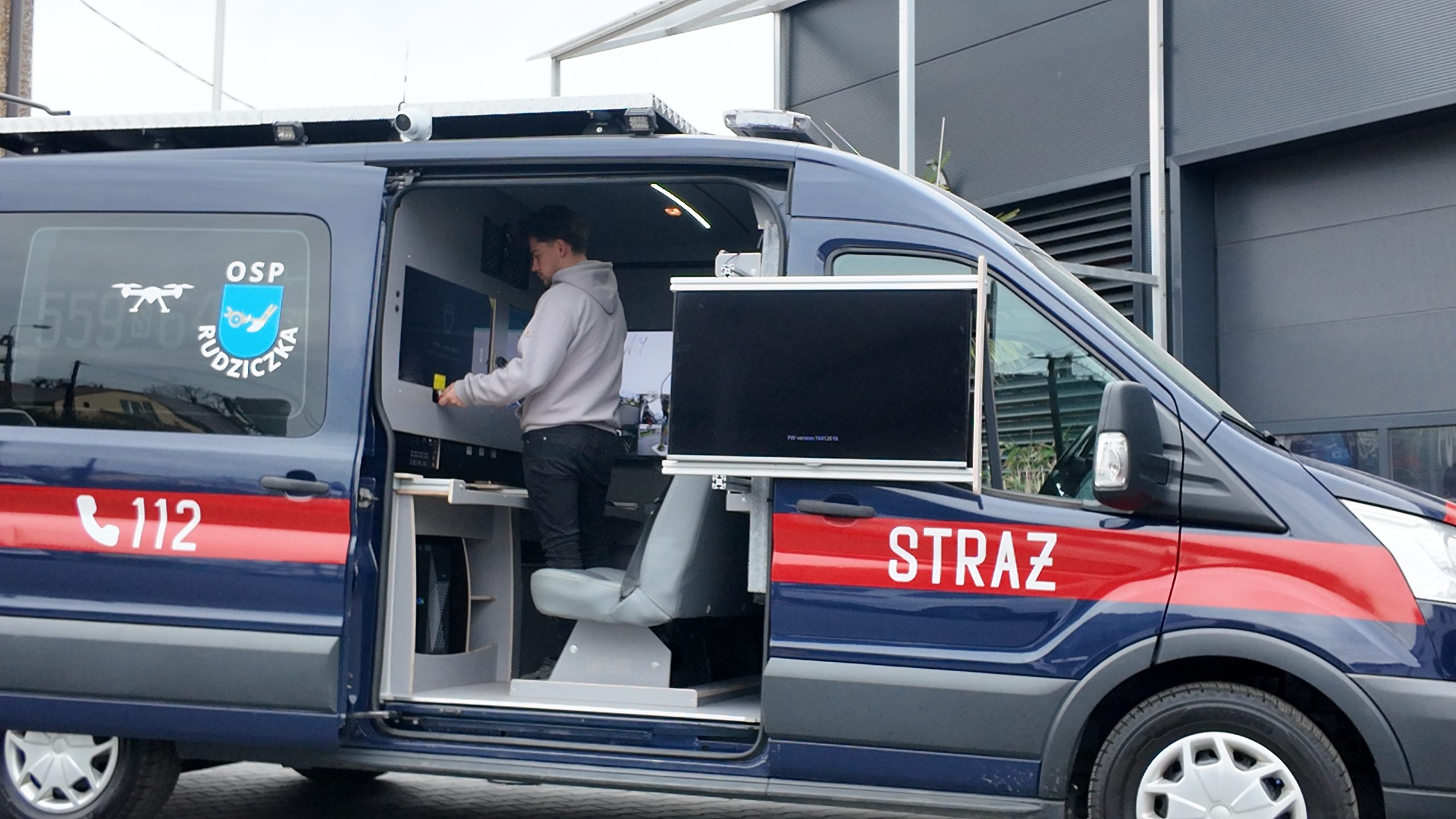

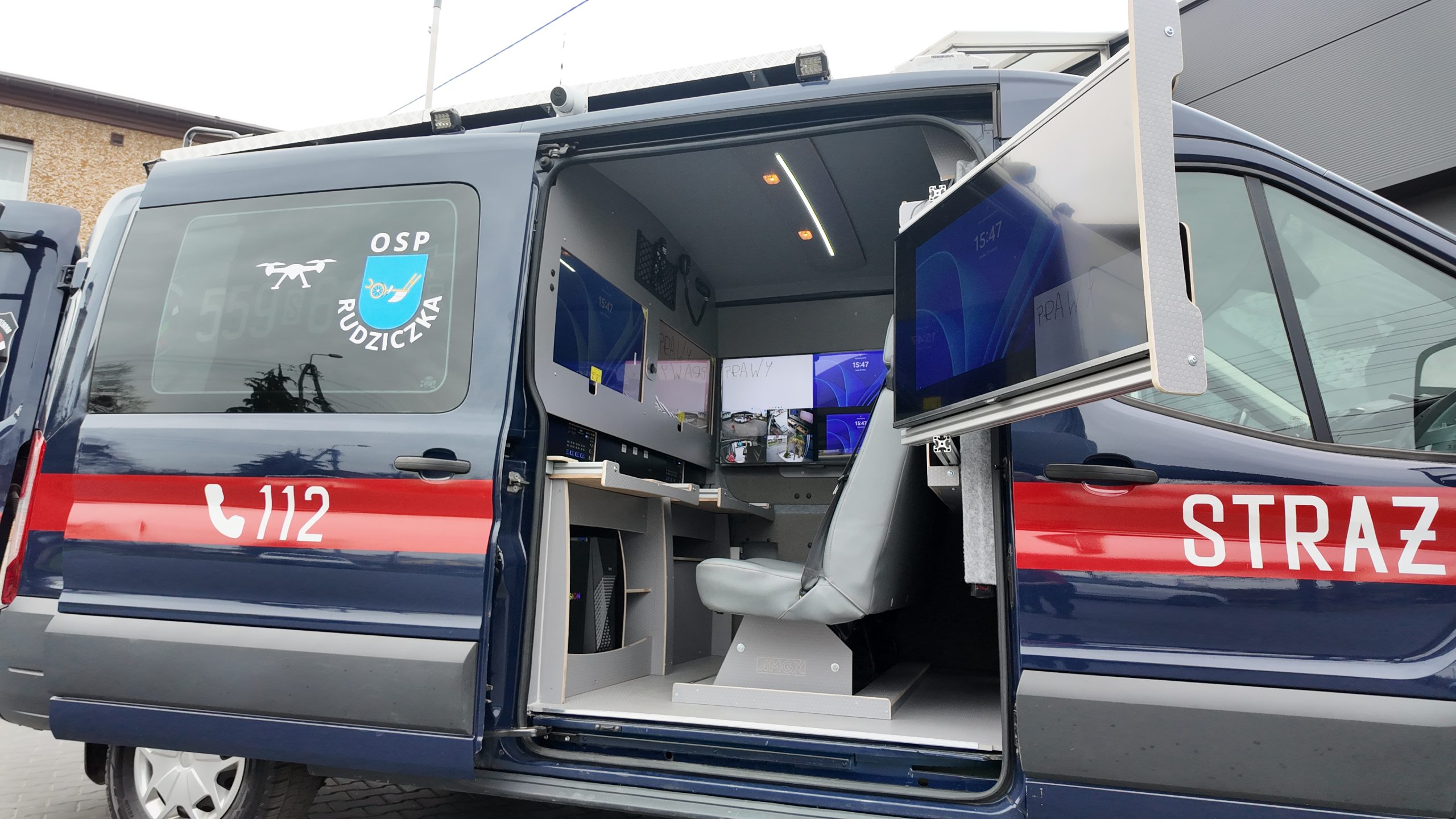

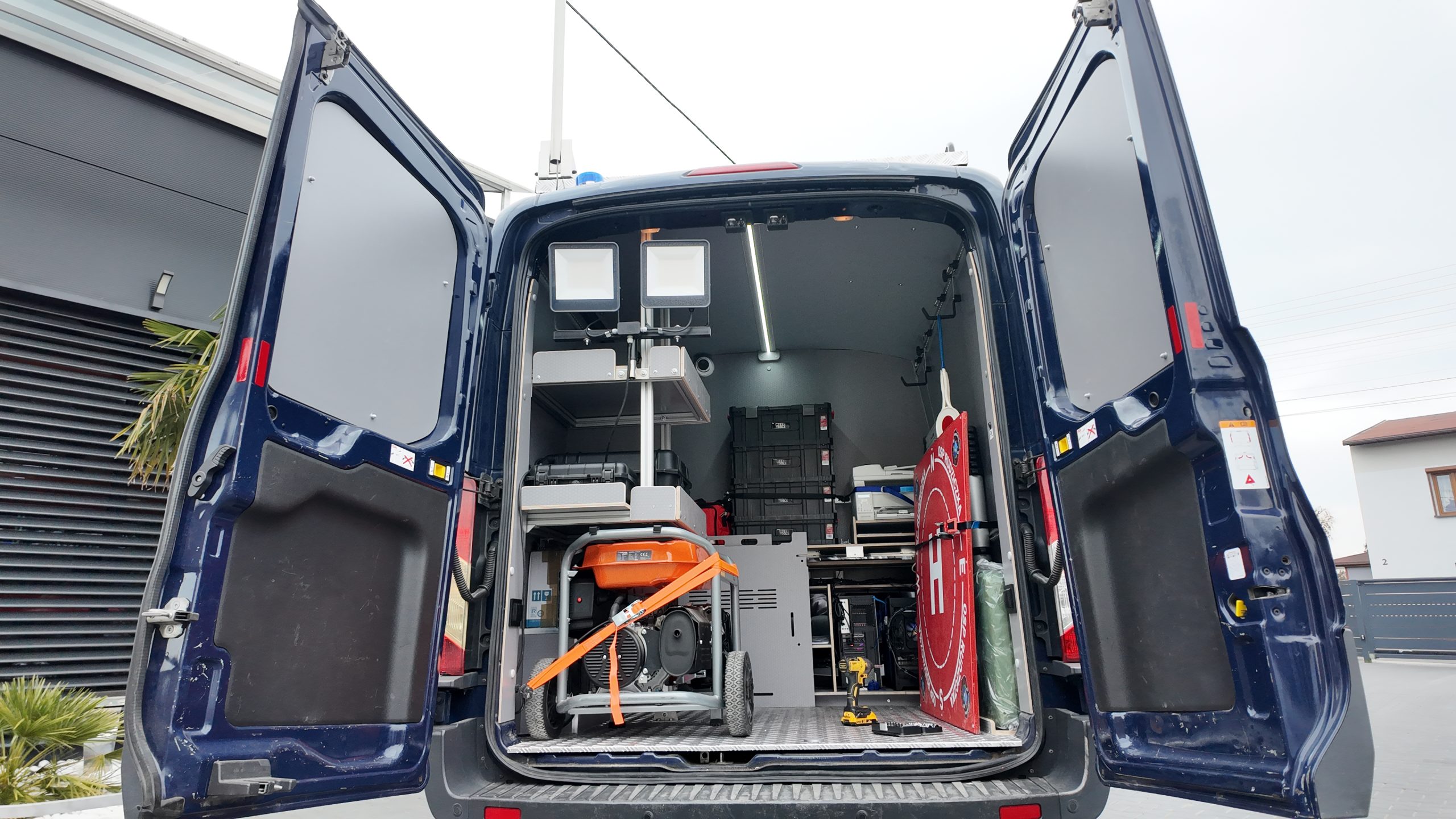

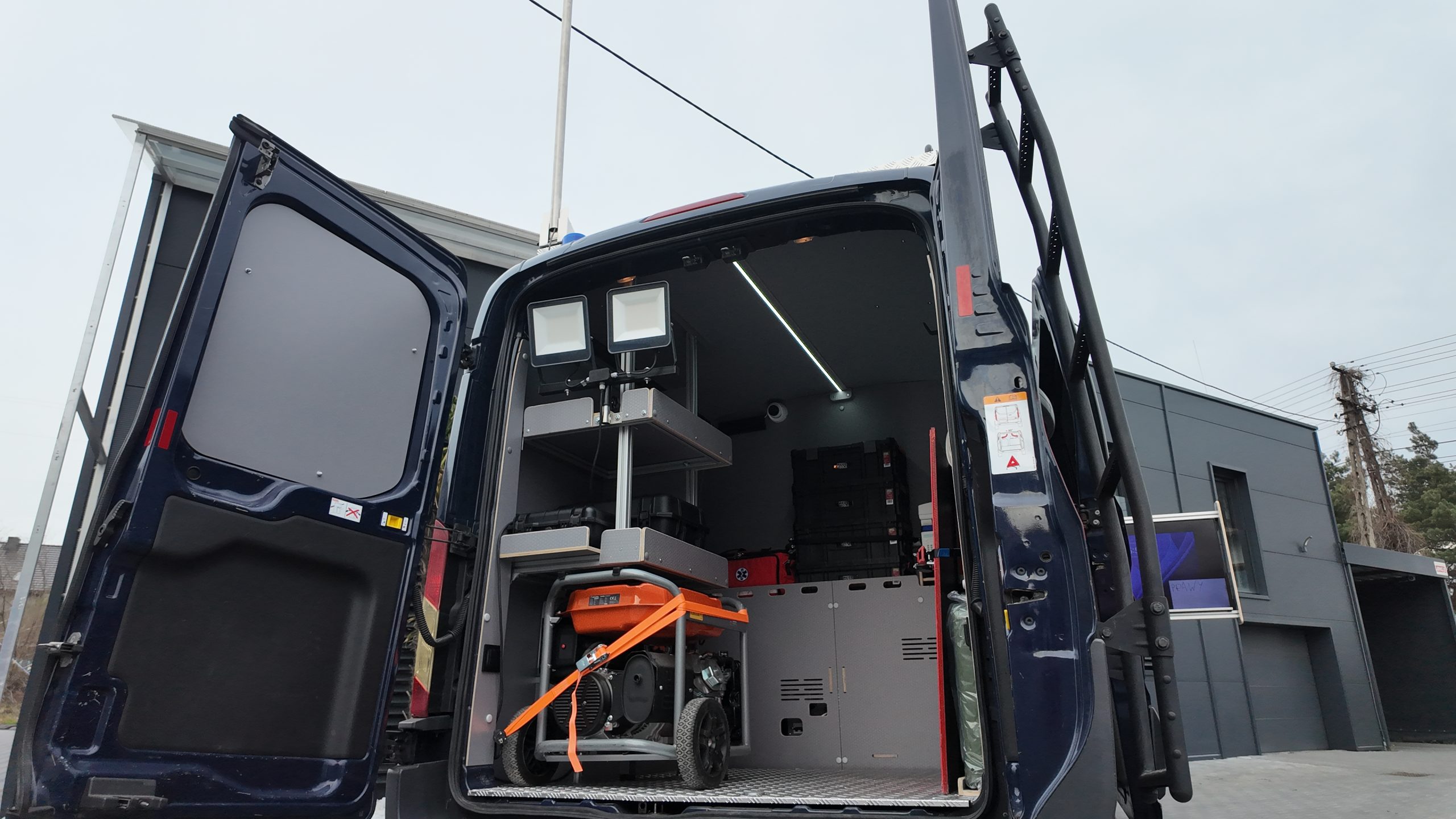

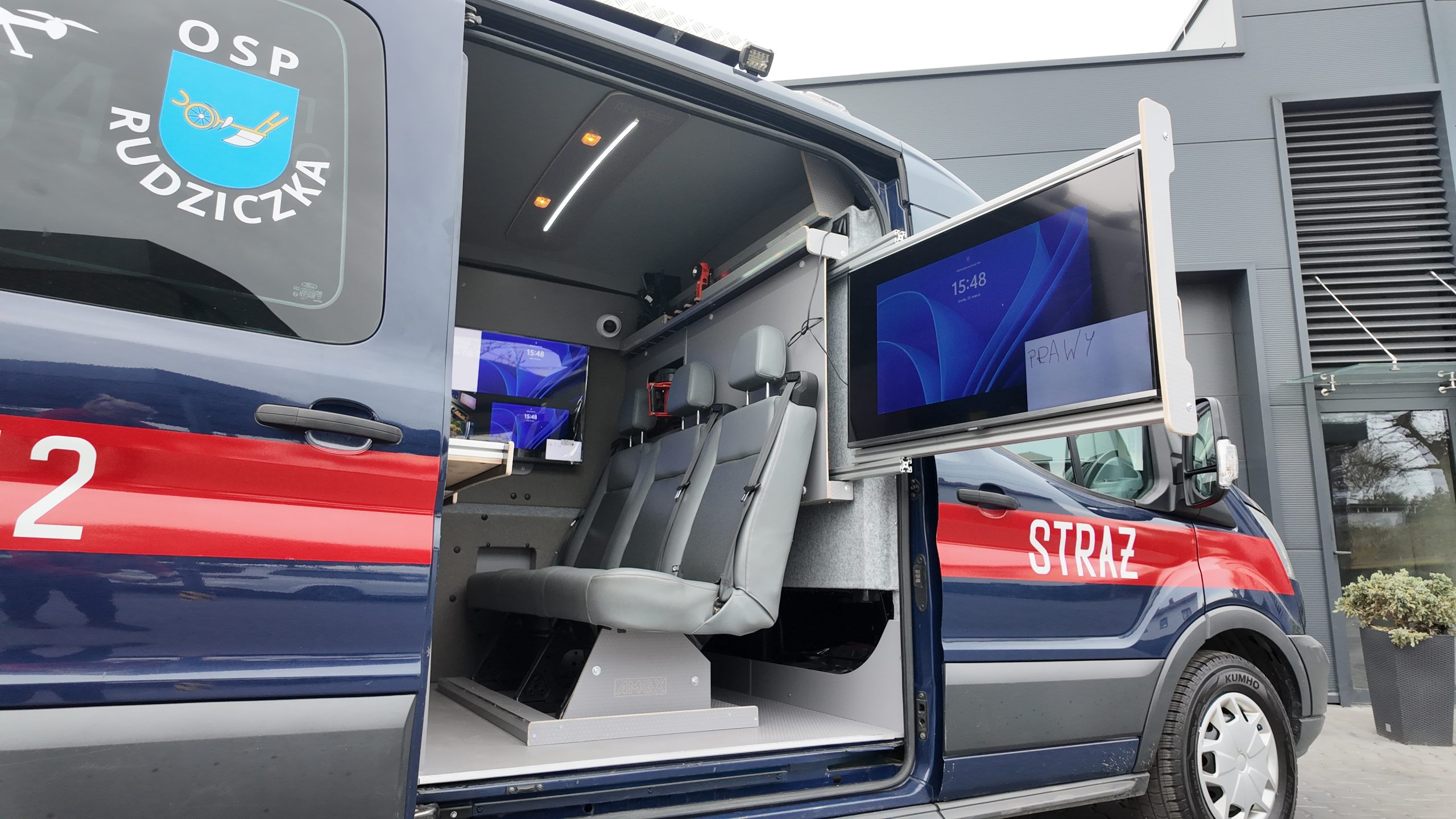

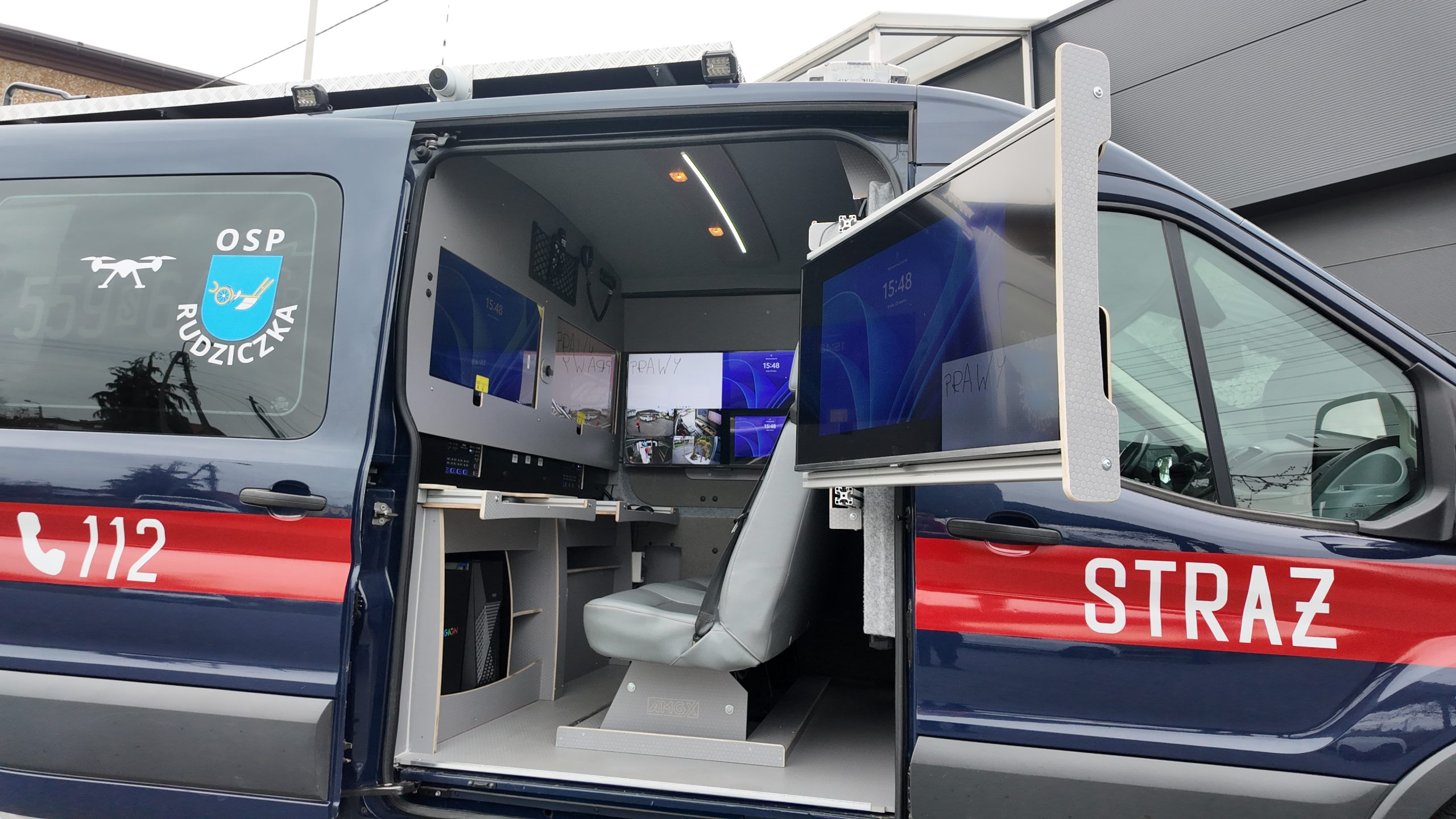

Mobilne centrum monitoringu dla OSP
Z dumą prezentujemy zabudowę wykonaną dla OSP Rudziczka – funkcjonalne, mobilne centrum monitoringu dronowego, stworzone z myślą o pracy w terenie. Zabudowa łączy funkcję transportową, magazynową i operacyjną, zapewniając miejsce do przewozu dronów i niezbędnego wyposażenia oraz organizacji stanowiska pracy Jesteśmy dumni, że mogliśmy zrealizować ten projekt dla OSP Rudziczka, tworząc rozwiązanie dopasowane do ich specyficznych potrzeb i charakteru prowadzonych działań.
